悬臂辊清洁装置及清洁方法与流程
本发明属于辊类设备清洁，具体地说，本发明涉及一种悬臂辊清洁装置及清洁方法。
背景技术：
1、超高分子量聚乙烯纤维具有高强度、高模量等优异性能，在国防军工、安全防护等领域应用广泛。其生产过程中常采用悬臂辊对纤维进行牵伸、导向作业，辊面易粘附纤维粉尘、油剂及助剂残留物。
2、长期使用后辊体表面附着粉尘、油污、物料残渣，传统人工清洁效率低、清洁不彻底，且污水易扩散污染环境；现有清洁装置存在水资源浪费、污水无法回收、清洁件不易更换等问题，难以满足工业化连续生产需求。
3、希望提供一种悬臂辊清洁装置，特别是关于如何实现净水-污水分区，避免水资源浪费和二次污染，且实现清洁件易维护。
技术实现思路
1、本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提供一种悬臂辊清洁装置，目的是实现净水与污水的分区，避免水资源浪费和二次污染，提高清洁效果和自动化程度。
2、为了实现上述目的，本发明采取的技术方案为：悬臂辊清洁装置，包括供水回收机构和清洁执行机构；
3、所述供水回收机构包括储液容器，所述储液容器内部通过分隔件分隔为相互独立的净水腔和污水腔，所述净水腔连通有第一泵送机构，所述污水腔连通有第二泵送机构；
4、所述清洁执行机构包括清洁部件，清洁部件被配置为能够套设于悬臂辊的辊体上，其内部设置有相互独立的进水腔体和回水腔体，进水腔体内侧设置用于接触辊体的清洁件；
5、所述第一泵送机构通过进水管路与所述进水腔体连通，所述第二泵送机构通过回水管路与所述回水腔体连通，所述清洁部件上设置有测距传感器。

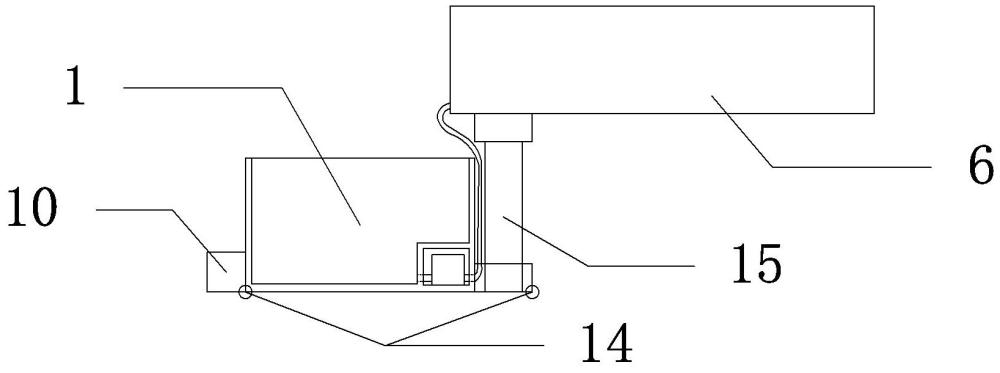

6、所述供水回收机构还包括移动机构和升降机构，所述移动机构设置于所述储液容器的底部，所述升降机构设置于所述储液容器的一侧，所述清洁部件与所述升降机构的输出端固定连接。
7、所述移动机构为多个脚轮，所述储液容器远离所述升降机构的一侧设置有配重块。
8、所述进水管路包括进水管和分水器，所述进水管的一端与所述第一泵送机构的出水端连接，另一端与所述分水器的进水端连接，所述分水器的出水端连接有多个进水支管，所述多个进水支管均匀分布并分别与所述进水腔体连通，清洁部件上，位于所述清洁件与进水腔体之间设置多个出水孔，出水孔连通进水腔体。
9、所述回水管路包括出水管，所述出水管的一端与所述回水腔体连通，另一端与所述第二泵送机构的进水端连接，所述清洁部件上面向悬臂辊的内壁面上，设置多个回水孔，回水孔连通回水腔体。
10、所述清洁件为胶棉或海绵，所述清洁件上设有避让孔，所述测距传感器穿过所述避让孔。
11、所述测距传感器为红外测距传感器，所述测距传感器与控制单元电连接，所述控制单元分别与所述第一泵送机构、第二泵送机构电连接。
12、所述控制单元包括plc系统和控制面板，所述plc系统和控制面板设置于所述清洁部件上，所述控制面板与所述plc系统电连接。
13、所述升降机构为升降气缸，所述升降气缸与所述控制单元电连接。
14、本发明还提供了一种悬臂辊清洁方法，使用所述的悬臂辊清洁装置，包括以下步骤：
15、s1、向所述净水腔内注入清水和清洁试剂，通过所述移动机构将所述供水回收机构移动至待清洁悬臂辊的旁侧，设置所述红外测距传感器的预设最小距离，控制所述升降机构带动所述清洁部件升降，使所述清洁部件套接于待清洁悬臂辊的辊体上，当所述红外测距传感器检测到其与辊体表面的距离达到所述预设最小距离时，所述升降机构停止运行；
16、s2、启动所述第一泵送机构，将所述净水腔内的清洁液通过所述进水管路输送至所述进水腔体，清洁液浸湿所述清洁件；使待清洁悬臂辊的辊体匀速旋转，所述清洁件与辊体表面持续摩擦以去除表面杂质；同时启动所述第二泵送机构，清洁产生的污水进入所述回水腔体，再通过所述回水管路被输送至所述污水腔内；
17、s3、清洁完成后，关停待清洁悬臂辊和所述第一泵送机构，待所述第二泵送机构抽取不到污水后关停所述第二泵送机构，将所述清洁件从所述进水腔体上拆卸下来进行清洗烘干或更换，打开所述排水阀排放所述污水腔内的污水。
18、本发明的悬臂辊清洁装置，结构简单、操作便捷，可以实现自动供水清洁与污水回收，实现净水与污水的分区，避免水资源浪费和二次污染，清洁效果好，自动化程度高且节能环保，适用于悬臂辊辊体的在线清洁维护。
1.悬臂辊清洁装置，其特征在于，包括供水回收机构和清洁执行机构；
2.根据权利要求1所述的悬臂辊清洁装置，其特征在于，所述供水回收机构还包括移动机构和升降机构，所述移动机构设置于所述储液容器的底部，所述升降机构设置于所述储液容器的一侧，所述清洁部件与所述升降机构的输出端固定连接。
3.根据权利要求2所述的悬臂辊清洁装置，其特征在于，所述移动机构为多个脚轮，所述储液容器远离所述升降机构的一侧设置有配重块。
4.根据权利要求1至3任一所述的悬臂辊清洁装置，其特征在于，所述进水管路包括进水管和分水器，所述进水管的一端与所述第一泵送机构的出水端连接，另一端与所述分水器的进水端连接，所述分水器的出水端连接有多个进水支管，所述多个进水支管均匀分布并分别与所述进水腔体连通，清洁部件上，位于所述清洁件与进水腔体之间设置多个出水孔，出水孔连通进水腔体。
5.根据权利要求1至3任一所述的悬臂辊清洁装置，其特征在于，所述回水管路包括出水管，所述出水管的一端与所述回水腔体连通，另一端与所述第二泵送机构的进水端连接，所述清洁部件上面向悬臂辊的内壁面上，设置多个回水孔，回水孔连通回水腔体。
6.根据权利要求1至3任一所述的悬臂辊清洁装置，其特征在于，所述清洁件为胶棉或海绵，所述清洁件上设有避让孔，所述测距传感器穿过所述避让孔。
7.根据权利要求1至6任一所述的悬臂辊清洁装置，其特征在于，所述测距传感器为红外测距传感器，所述测距传感器与控制单元电连接，所述控制单元分别与所述第一泵送机构、第二泵送机构电连接。
8.根据权利要求7所述的悬臂辊清洁装置，其特征在于，所述控制单元包括plc系统和控制面板，所述plc系统和控制面板设置于所述清洁部件上，所述控制面板与所述plc系统电连接。
9.根据权利要求1至8任一所述的悬臂辊清洁装置，其特征在于，所述升降机构为升降气缸，所述升降气缸与所述控制单元电连接。
10.一种悬臂辊清洁方法，其特征在于，使用权利要求1至9中任一项所述的悬臂辊清洁装置，包括以下步骤：
