减振器及随钻测量定向探管系统的制作方法

本技术涉及定向钻孔，尤其涉及一种减振器及随钻测量定向探管系统。

背景技术：

1、随钻测量设备中的定向探管系统主要用于测量井内钻具的空间姿态，其核心功能在于实时获取钻头在三维空间中的方位角、倾角及工具面角等关键参数，为定向钻井提供精确的导向数据。在石油、天然气等资源勘探开发中，定向钻井技术能够实现复杂轨迹井的精准控制而得到广泛应用。

2、定向探管系统中的扶正器是轴向振动的主要振源，因此，需要设置减振器进行减振，现有技术中，一般的减振器为弹簧结构，弹簧结构的减振器难以适应井内复杂环境，使得减振器使用寿命降低，且随着使用时间增长，减振器效果也会逐渐降低。

技术实现思路

1、本实用新型在于提供一种减振器及随钻测量定向探管系统，能够提高减振效果和使用寿命。

2、上述技术问题通过以下技术方案进行解决：

3、减振器，包括：

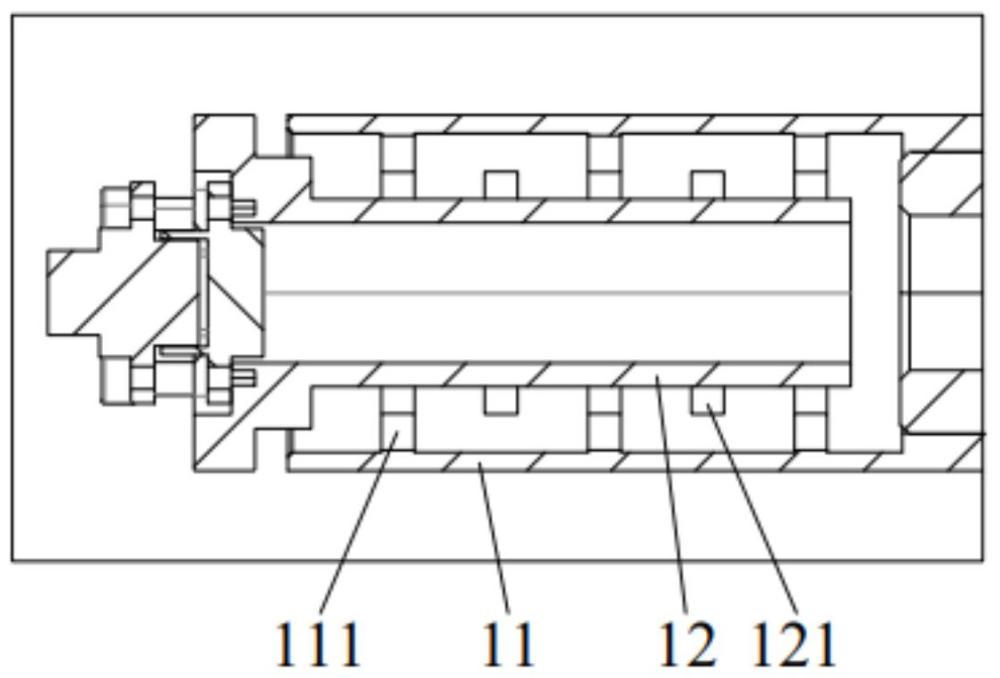

4、减振套筒，所述减振套筒的内壁设置有第一环形隔板；

5、减振芯管，所述减振芯管的外壁设置有第二环形隔板，述减振芯管设置于所述减振套筒内，所述第一环形隔板和所述第二环形隔板错位分布；

6、所述减振套筒和所述减振芯管之间空隙中填充有减振介质，所述减振介质在所述空隙中凝固形成具有弹性特性的减振芯体。

7、在其中的一个实施例中，所述第一环形隔板的内圆面开设有第一开口槽，以使所述减振芯体的外壁形成外限位柱；

8、所述第二环形隔板的外圆面开设有第二开口槽，以使所述减振芯体的内壁形成内限位柱。

9、在其中的一个实施例中，所述第一开口槽和所述第二开口槽均为半圆槽。

10、在其中的一个实施例中，所述第一环形隔板的内周面开设有多个圆周分布的所述第一开口槽；所述第二环形隔板的外圆面开设有多个圆周分布的第二开口槽。

11、在其中的一个实施例中，所述第一环形隔板的内圆面的直径和所述第二环形隔板的外圆面的直径相等。

12、在其中的一个实施例中，所述减振套筒的内壁设置有多个沿其自身轴线方向间隔分布的所述第一环形隔板，所述减振芯管的外壁设置有多个沿其自身轴线方向间隔分布的所述第二环形隔板，多个所述第一环形隔板和多个所述第二环形隔板依次交替错位分布；

13、任意相邻的所述第一环形隔板和所述第二环形隔板之间的间距相等。

14、在其中的一个实施例中，所述减振介质为液态橡胶或液态硅胶。

15、在其中的一个实施例中，所述减振套筒通过紧固件与扶正器连接；

16、所述扶正器包括扶正骨架，所述扶正骨架插接于所述减振套筒内，所述紧固件用于紧固所述减振套筒和所述扶正骨架。

17、在其中的一个实施例中，所述减振套筒的侧壁设置有多个圆周分布的通孔；

18、所述扶正骨架的外壁设置有多个与所述通孔一一对应的螺纹孔；

19、所述紧固件包括多个与所述通孔一一对应的紧固螺钉和多个分别套设于对应的所述紧固螺钉上的紧固垫块，多个所述紧固垫块一一对应的设置于对应的所述通孔内，所述紧固螺钉与对应的所述螺纹孔螺接。

20、随钻测量定向探管系统，包括上述任一方案所述的减振器。

21、本实用新型具有的有益效果为：

22、本实用新型提供的减振器中，减振套筒与扶正器连接，减振芯管与上游机构连接，当扶正器产生振动时，减振套筒受到振动，并将振动传递给减振芯体，减振芯体能够减振和缓冲，以减小传递给减振芯管的振动，进而实现降低振动对上游机构的影响；且通过在减振套筒内壁设置第一环形隔板和在减振芯管外壁设置第二环形隔板，使得形成的减振芯体能够使减振套管和减振芯管弹性连接，避免了使用传统的限位结构进行连接；另外，第一环形隔板和第二环形隔板错位分布，使得形成的减振芯体的内壁和外壁形成类似波浪曲线，能够增加减振芯体柔韧性，可以避免减振芯体出现应力集中，使得减振芯体受力均匀，提高减振性能。

1.减振器，其特征在于，包括：

2.根据权利要求1所述的减振器，其特征在于，所述第一环形隔板(111)的内圆面开设有第一开口槽(112)，以使所述减振芯体(13)的外壁形成外限位柱(132)；

3.根据权利要求2所述的减振器，其特征在于，所述第一开口槽(112)和所述第二开口槽(122)均为半圆槽。

4.根据权利要求2所述的减振器，其特征在于，所述第一环形隔板(111)的内周面开设有多个圆周分布的所述第一开口槽(112)；所述第二环形隔板(121)的外圆面开设有多个圆周分布的第二开口槽(122)。

5.根据权利要求1所述的减振器，其特征在于，所述第一环形隔板(111)的内圆面的直径和所述第二环形隔板(121)的外圆面的直径相等。

6.根据权利要求1所述的减振器，其特征在于，所述减振套筒(11)的内壁设置有多个沿其自身轴线方向间隔分布的所述第一环形隔板(111)，所述减振芯管(12)的外壁设置有多个沿其自身轴线方向间隔分布的所述第二环形隔板(121)，多个所述第一环形隔板(111)和多个所述第二环形隔板(121)依次交替错位分布；

7.根据权利要求1-6任一项所述的减振器，其特征在于，所述减振介质为液态橡胶或液态硅胶。

8.根据权利要求1-6任一项所述的减振器，其特征在于，所述减振套筒(11)通过紧固件(14)与扶正器(2)连接；

9.根据权利要求8所述的减振器，其特征在于，所述减振套筒(11)的侧壁设置有多个圆周分布的通孔(113)；

10.随钻测量定向探管系统，其特征在于，包括上述权利要求1-9任一项所述的减振器(1)。
