一种气动执行机构的制作方法

本申请属于工业控制设备，尤其涉及一种气动执行机构。

背景技术：

1、fo（fail-open，故障开）是工业控制领域中，尤其是阀门控制场景下的核心故障安全模式，当驱动能源（如气源、电源）中断、控制信号丢失或设备发生故障时，执行元件会自动复位至完全打开状态，维持介质或气流的正常流通，本保障系统流通性以避免设备损坏或工艺紊乱。在气源中断、断电等故障工况下，自动开启阀门实现泄压、放空或应急通路导通，避免设备超压、介质泄漏等安全事故，保障生产系统稳定与人员安全，广泛应用于电力、化工、油气、冶金等行业。

2、现有技术中，常见的fo包括单电磁阀控制模式或带定位器的冗余控制模式，单电磁阀控制模式采用单个fo功能两位三通电磁阀作为核心控制元件，正常工况下电磁阀得电导通，气源驱动执行机构维持阀门关闭，故障时电磁阀失电排气，执行机构驱动阀门开启；带定位器的冗余控制模式在单电磁阀基础上增加智能定位器与双电磁阀并联结构，意图解决单点故障问题，但其结构复杂，存在拒动风险高、误动隐患突出以及维护成本高的技术缺陷。

3、因此，研发出一种气动执行机构，用于解决现有技术中，气动执行机构存在着拒动风险告以及系统复杂程度高的技术缺陷，成为了本领域技术人员亟待解决的问题。

技术实现思路

1、基于此，有必要针对有技术中，气动执行机构存在着拒动风险告以及系统复杂程度高的技术缺陷，提供一种气动执行机构。

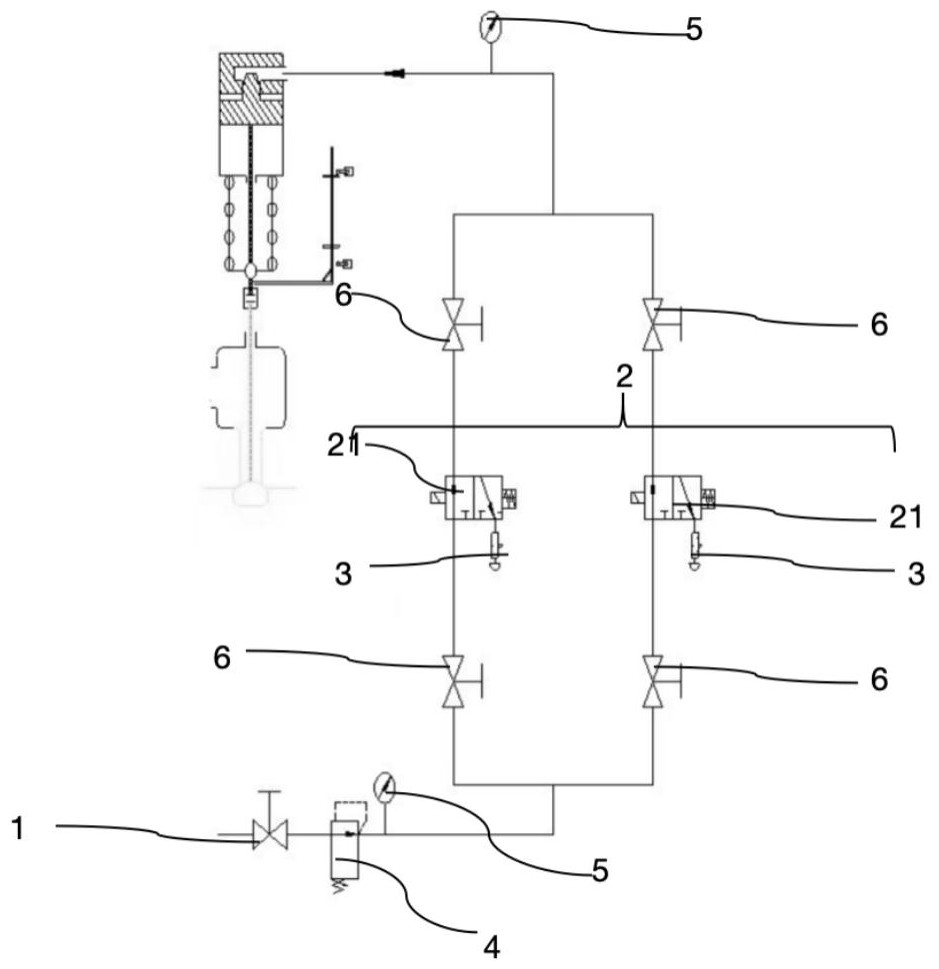

2、本申请提供了一种气动执行机构，所述气动执行机构包括：进气组件以及冗余防拒动组件，所述近气组件的出气口与所述冗余防拒动组件连通；

3、所述冗余防拒动组件包括：两个并联的fo功能两位三通电磁阀，所述fo功能两位三通电磁阀的进气端与所述进气组件的出气口连通。

4、在其中一个实施例中，所述气动执行机构还包括：误动防护组件，所述误动防护组件分别与所述fo功能两位三通电磁阀的出气端连通。

5、在其中一个实施例中，所述误动防护组件包括：可调节流阀，所述可调节流阀安装于所述fo功能两位三通电磁阀的出气端。

6、在其中一个实施例中，所述气动执行机构还包括：气源处理组件，所述气源处理组件设置于所述进气组件的进气口前方，用于对进入所述气动执行机构的气体执行净化或排水处理。

7、在其中一个实施例中，所述气源处理组件包括：过滤部以及排水部，所述过滤部和所述排水部串联。

8、在其中一个实施例中，所述过滤部包括：第一过滤器、第二过滤器以及第三过滤器，所述第一过滤器、第二过滤器以及第三过滤器沿所述过滤部的进气口依次排列，所述第一过滤器包括杂质过滤件，所述第二过滤器包括油污过滤件，所述第三过滤器包括水分过滤件。

9、在其中一个实施例中，所述进气组件包括：稳压减压阀以及气流调节阀，进入所述进气组件的气流依次经过所述气流调节阀和所述稳压减压阀。

10、在其中一个实施例中，所述气动执行机构还包括：压力监测组件，所述压力监测组件设置于所述冗余防拒动组件的出气端或所述气源处理组件的进气端。

11、在其中一个实施例中，所述气动执行机构还包括：应急维护组件，所述应急维护组件分别设置于所述fo功能两位三通电磁阀的进气端和出气端，用于手动隔断所述fo功能两位三通电磁阀与气流通路。

12、在其中一个实施例中，所述应急维护组件包括：手轮。

13、综上所述，本申请提供了一种气动执行机构，包括：进气组件以及冗余防拒动组件，所述近气组件的出气口与所述冗余防拒动组件连通；所述冗余防拒动组件包括：两个并联的fo功能两位三通电磁阀，所述fo功能两位三通电磁阀的进气端与所述进气组件的出气口连通。本申请提供的气动执行机构中，通过两个fo功能两位三通电磁阀的并联设计，有效避免了单点故障导致的拒动问题，保障运行稳定性，同时不含有定位器，有效简化结构，减少故障点与维护成本；解决了现有技术中，气动执行机构存在着拒动风险告以及系统复杂程度高的技术缺陷。

1.一种气动执行机构，其特征在于，所述气动执行机构包括：进气组件以及冗余防拒动组件，所述近气组件的出气口与所述冗余防拒动组件连通；

2.根据权利要求1所述的气动执行机构，其特征在于，所述气动执行机构还包括：误动防护组件，所述误动防护组件分别与所述fo功能两位三通电磁阀的出气端连通。

3.根据权利要求2所述的气动执行机构，其特征在于，所述误动防护组件包括：可调节流阀，所述可调节流阀安装于所述fo功能两位三通电磁阀的出气端。

4.根据权利要求1或2所述的气动执行机构，其特征在于，所述气动执行机构还包括：气源处理组件，所述气源处理组件设置于所述进气组件的进气口前方，用于对进入所述气动执行机构的气体执行净化或排水处理。

5.根据权利要求3所述的气动执行机构，其特征在于，所述气源处理组件包括：过滤部以及排水部，所述过滤部和所述排水部串联。

6.根据权利要求5所述的气动执行机构，其特征在于，所述过滤部包括：第一过滤器、第二过滤器以及第三过滤器，所述第一过滤器、第二过滤器以及第三过滤器沿所述过滤部的进气口依次排列，所述第一过滤器包括杂质过滤件，所述第二过滤器包括油污过滤件，所述第三过滤器包括水分过滤件。

7.根据权利要求1所述的气动执行机构，其特征在于，所述进气组件包括：稳压减压阀以及气流调节阀，进入所述进气组件的气流依次经过所述气流调节阀和所述稳压减压阀。

8.根据权利要求4所述的气动执行机构，其特征在于，所述气动执行机构还包括：压力监测组件，所述压力监测组件设置于所述冗余防拒动组件的出气端或所述气源处理组件的进气端。

9.根据权利要求1所述的气动执行机构，其特征在于，所述气动执行机构还包括：应急维护组件，所述应急维护组件分别设置于所述fo功能两位三通电磁阀的进气端和出气端，用于手动隔断所述fo功能两位三通电磁阀与气流通路。

10.根据权利要求9所述的气动执行机构，其特征在于，所述应急维护组件包括：手轮。
