带减压功能的电磁阀的制作方法

本申请涉及电磁阀，特别是涉及一种带减压功能的电磁阀。

背景技术：

1、在流体介质控制系统中，电磁阀与减压阀是两类常用的功能组件。电磁阀通过电磁力驱动阀芯动作，实现对流体介质通断的快速控制；减压阀则通过内部弹簧与膜片结构的力学平衡，将高压流体介质稳定调节至所需的低压值，从而保障下游设备的安全运行。在实际应用中，这两类阀门常需协同工作。

2、在现有技术中，流体介质控制系统通过在管道间分别设置电磁阀与减压阀两个独立阀门来控制流体介质通断和减压调节，两类阀门通常单独安装与调试。其中，减压阀用于将高压流体介质调节至安全低压，电磁阀则控制流体介质的通断。该方案虽能实现基本功能，但分体式布局需配置两套独立阀门结构，不仅增加了安装成本，还需为两个阀门分别设计安装位置与连接管路，因此电磁阀与减压阀会占用流体介质控制系统的大量空间。

技术实现思路

1、基于此，有必要提供一种能够解决上述问题的带减压功能的电磁阀。

2、为解决上述技术问题，本申请提供如下技术方案：

3、一种带减压功能的电磁阀，带减压功能的电磁阀包括：

4、阀体，设置有进液通道、阀口和出液通道，所述进液通道和所述出液通道之间通过所述阀口连通；

5、膜片组件，安装于所述阀体上，用于控制所述阀口的打开/关闭，所述膜片组件上开设有平衡孔；

6、先导座，安装于所述阀体上，所述先导座上开设有先导孔，所述先导孔通过所述平衡孔与所述进液通道连通，并且，所述先导孔与所述出液通道连通；

7、铁芯组件，包括活动铁芯，所述活动铁芯能够作相对所述先导座的往复运动，以控制所述先导孔的打开/关闭；

8、减压模组，设置于所述阀体上所述出液通道所在的位置处，用于对途经所述出液通道的流体介质进行减压。

9、可以理解的是，本申请通过设置具有减压模组的电磁阀，将减压功能集成在电磁阀上，在实际使用时，由此能够利用一个带减压功能的电磁阀实现控制流体介质通断和对经过带减压功能的电磁阀的流体介质进行减压调节两种功能，因此不仅能够降低安装成本，且由于无需设置两个阀门以及配套的连接管路，因此还能够降低带减压功能的电磁阀在应用于流体介质控制时对应用场景的空间占用。此外，设置先导座的结构还能使带减压功能的电磁阀适用于高压力、大流量的场景，同时能够缩短带减压功能的电磁阀开启或关闭时的反应时间。

10、在其中一个实施例中，所述先导座以插接配合的方式装配至阀体上并与所述阀体连接密封；

11、其中，所述先导座上开设有连接通道，所述连接通道的进口与所述先导孔连通，所述连接通道的出口设置于所述先导座的外周壁上；

12、所述阀体上开设有缺槽，所述缺槽分别与所述出口及所述出液通道连通。

13、在其中一个实施例中，所述先导座上开设有导流孔，且所述平衡孔能够通过所述导流孔与所述先导孔连通；

14、并且，所述先导座上朝向所述膜片组件的一端面上开设有导流槽，所述导流槽与所述导流孔对应设置，且所述导流槽的一端槽口设置于对应的所述导流孔的孔壁上。

15、可以理解的是，通过设置导流槽，并利用导流槽引导流体介质流向导流孔，使流体介质从平衡孔流出后能够更快速的流向导流孔，从而能够提高流体介质在膜片组件和先导座之间的流动效率。

16、在其中一个实施例中，所述先导座上开设有多个减重槽，多个所述减重槽沿着所述先导座的周向方向以等间距的方式进行间隔布置。

17、可以理解的是，通过在先导座上开设多个沿着周向等间距间隔布置的减重槽，能够降低先导座自身重量，一方面能够降低生产成本，另一方面能够通过降低先导座重量的方式减轻带减压功能的电磁阀的总重量，从而使带减压功能的电磁阀更加轻量化。

18、在其中一个实施例中，所述带减压功能的电磁阀还包括压簧，所述压簧以预压缩的方式设置于所述膜片组件与所述先导座之间，用于给所述膜片组件提供封堵所述阀口的弹性力。

19、在其中一个实施例中，所述压簧上形成有插针，所述插针贯穿所述平衡孔设置并与所述平衡孔的孔壁间隙配合。

20、可以理解的是，通过设置压簧上的插针与平衡孔间隙配合，一方面对压簧的安装进行定位，便于压簧的安装，另一方面插针插入平衡孔内，能够防止流体介质中的大尺寸颗粒等堵塞平衡孔，从而维持平衡孔的通畅性。

21、在其中一个实施例中，所述减压模组包括减压主体和调压组件，所述减压主体安装于所述阀体上，且所述出液通道导通的流体介质能够途经所述减压主体外排，以使流经所述减压主体的流体介质以预设压力p流出；

22、所述调压组件与所述减压主体传动连接，用于给所述减压主体提供一个作用力，以改变所述预设压力p的数值。

23、在其中一个实施例中，所述调压组件包括调压盖和弹性件，所述弹性件的一端连接所述调压盖，另一端连接所述减压主体，所述调压盖与所述减压主体的距离能够进行调节，以改变所述弹性件对所述减压主体的弹力，并改变所述预设压力p的数值。

24、可以理解的是，通过设置调压盖和弹性件，调节调压盖与减压主体的距离机壳改变弹性件对减压主体的弹力进而改变预设压力p数值，由此能够方便操作人员调节流体压力，从而使该带减压功能的电磁阀能够满足不同使用场景对流体压力的需求。

25、在其中一个实施例中，所述调压盖与所述阀体进行螺纹连接，并能够相对于阀体进行转动，当所述调压盖转动时利用螺纹能够调节与所述减压主体之间的距离。

26、可以理解的是，通过使调压盖与阀体的螺纹连接，当调压盖转动时利用螺纹调节能够精确调节调压盖与减压主体的距离，从而控制弹性件的压缩量，因此能够起到提高压力调节精度的效果。

27、在其中一个实施例中，所述阀体配置为一体式结构。

28、与现有技术相比，所述带减压功能的电磁阀通过设置具有减压模组的电磁阀，将减压功能集成在电磁阀上，在实际使用时，由此能够利用一个带减压功能的电磁阀实现控制流体介质通断和对经过电磁阀的流体介质进行减压调节两种功能，因此不仅能够降低安装成本，且由于无需设置两个阀门以及配套的连接管路，因此还能够降低带减压功能的电磁阀在应用于流体介质控制时对应用场景的空间占用。此外，设置先导座的结构还能使带减压功能的电磁阀适用于高压力、大流量的场景，同时能够缩短带减压功能的电磁阀开启或关闭时的反应时间。

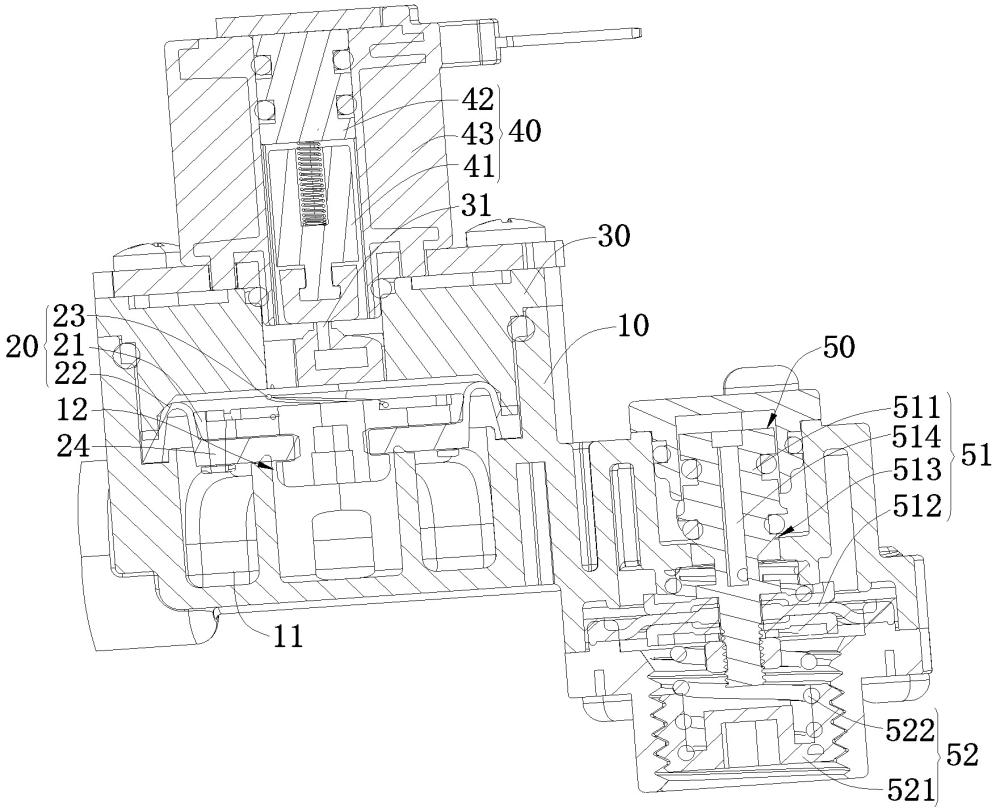

1.一种带减压功能的电磁阀，其特征在于，带减压功能的电磁阀（100）包括：

2.根据权利要求1所述的带减压功能的电磁阀，其特征在于，所述先导座（30）以插接配合的方式装配至阀体（10）上并与所述阀体（10）连接密封；

3.根据权利要求1所述的带减压功能的电磁阀，其特征在于，所述先导座（30）上开设有导流孔（33），且所述平衡孔（24）能够通过所述导流孔（33）与所述先导孔（31）连通；

4.根据权利要求1所述的带减压功能的电磁阀，其特征在于，所述先导座（30）上开设有多个减重槽（35），多个所述减重槽（35）沿着所述先导座（30）的周向方向以等间距的方式进行间隔布置。

5.根据权利要求1所述的带减压功能的电磁阀，其特征在于，所述带减压功能的电磁阀（100）还包括压簧（23），所述压簧（23）以预压缩的方式设置于所述膜片组件（20）与所述先导座（30）之间，用于给所述膜片组件（20）提供封堵所述阀口（12）的弹性力。

6.根据权利要求5所述的带减压功能的电磁阀，其特征在于，所述压簧（23）上形成有插针（231），所述插针（231）贯穿所述平衡孔（24）设置并与所述平衡孔（24）的孔壁间隙配合。

7.根据权利要求1所述的带减压功能的电磁阀，其特征在于，所述减压模组（50）包括减压主体（51）和调压组件（52），所述减压主体（51）安装于所述阀体（10）上，且所述出液通道（13）导通的流体介质能够途经所述减压主体（51）外排，以使流经所述减压主体（51）的流体介质以预设压力p流出；

8.根据权利要求7所述的带减压功能的电磁阀，其特征在于，所述调压组件（52）包括调压盖（521）和弹性件（522），所述弹性件（522）的一端连接所述调压盖（521），另一端连接所述减压主体（51），所述调压盖（521）与所述减压主体（51）的距离能够进行调节，以改变所述弹性件（522）对所述减压主体（51）的弹力，并改变所述预设压力p的数值。

9.根据权利要求8所述的带减压功能的电磁阀，其特征在于，所述调压盖（521）与所述阀体（10）进行螺纹连接，并能够相对于阀体（10）进行转动，当所述调压盖（521）转动时利用螺纹能够调节与所述减压主体（51）之间的距离。

10.根据权利要求1所述的带减压功能的电磁阀，其特征在于，所述阀体（10）配置为一体式结构。
