一种低电流电磁阀的制作方法

本技术涉及燃气熄火保护装置的，具体为一种低电流电磁阀。

背景技术：

1、燃气灶具熄火保护装置中的电磁阀能够起到在灶具意外熄火后及时切断气源的作用。目前这种用途的电磁阀从供电方式上分两种，一种是靠热电偶直接供电；另一种是依靠电池供电，而后一种电磁阀由于可以随时可控闭阀已成为高端燃气灶具的首选。这类电磁阀由于使用电池供电，这就决定了必须要具有极低的功耗，故这类电磁阀使用的线圈一般都具有较大电阻以及很低的工作电流，而在有限的电磁阀体积下实现大电阻则线圈必须选用直径很细的漆包线，如直径为0.03mm的漆包线。

2、这种低电流电磁阀一般包括阀座、单针组件以及用于进行电磁力传递的线圈结构，线圈结构由骨架、漆包线、长针、短针组成，见图1，其线圈组装时，漆包线绕制在骨架主体上，其两端分别再缠绕在长针及短针上，最后分别在两个针缠绕处点锡焊接，如图1所示，长针与漆包线缠绕及焊锡的位置处在骨架的下凸引脚的下端外露区域，长针的上部插装于下凸引脚的导向内孔内，长针的对应于下凸引脚的下部区域通过漆包线绕包并焊锡，之后漆包线通过一过渡引线1进入下凸引脚的引导槽内，该过渡引线1位于下凸引脚的底部和焊锡区域之间，由于电磁阀组装时，长针和下凸引脚需要穿过电磁阀底座的过孔，在实际组装时，由于过渡引线1位于长针的径向外部，过渡引线和过孔之间可能出现剐蹭，进而出现直径很细的漆包线断裂的问题，当漆包线断裂后，则整个电磁阀不能工作，进而导致燃气灶具熄火保护装置失效。

3、此外，现有的低电流电磁阀，其长针均延伸至单针组件的针端位置，长针外凸于针端孔，之后通过焊接完成连接和密封作业，在实际组装时，需要将将长针和单针进行组装，且将长针和单针的对应针端孔进行额外焊接，其使得整个低电流电磁阀的制作相对繁琐。

4、为此，急需研发一款低电流电磁阀，在规避漆包线断裂风险的同时，减少整个电磁阀的制作工序，提高组装效率。

技术实现思路

1、针对上述问题，本实用新型提供了一种低电流电磁阀，其有效规避了漆包线在组装过程中断裂的风险，确保电磁阀能可靠安全组装，且提高了电磁阀的组装效率。

2、一种低电流电磁阀，其特征在于，其包括：

3、骨架，其包括基板、上凸骨架本体、下凸引脚；

4、漆包线；

5、短针；

6、底座，其包括有电磁体定位安装腔、单针组件安装腔；

7、电磁体；

8、以及单针组件，其包括连接针、塑料件；

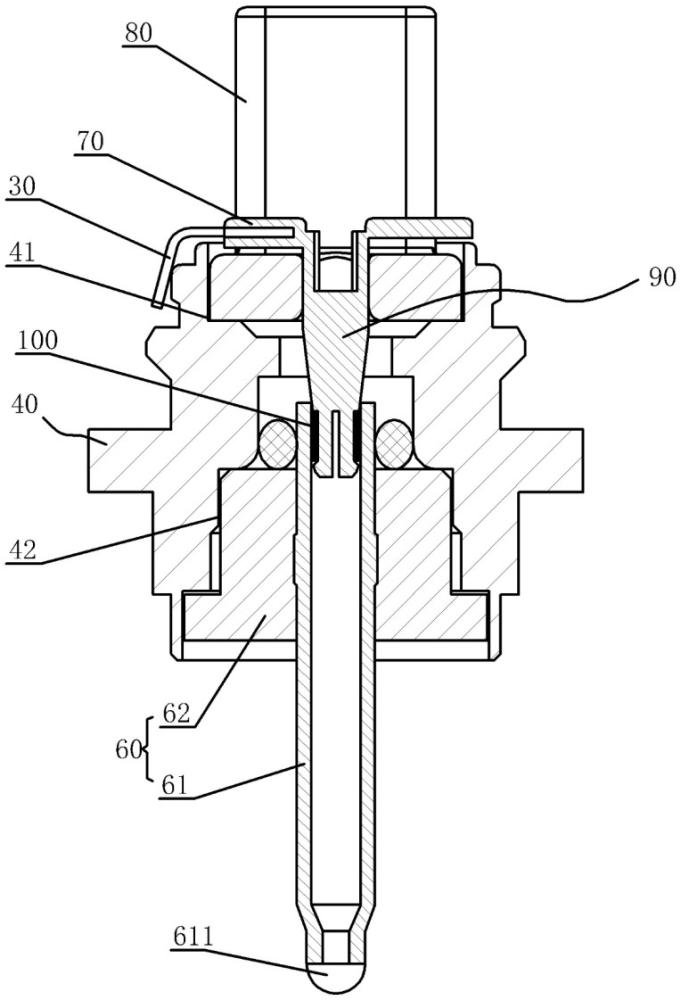

9、组装状态下，所述塑料件嵌装于所述单针组件安装腔内，所述电磁体下端嵌装于所述电磁体定位安装腔内，骨架套装于对应位置的所述电磁体，所述下凸引脚的底部插装于所述连接针的内孔内，且所述下凸引脚的底部外环周绕包有漆包线，所述漆包线的一端通过熔融金属料稳定绕包于所述下凸引脚的底部外环周，所述漆包线的一端电连接所述连接针的内孔壁，所述连接针的下凸端部封口设置。

10、其进一步特征在于：

11、所述下凸引脚的底部为自下而上扩口的锥形，且锥形区域的下部设置有一环形凹槽，所述锥形区域的下部末端设置有一止挡锥环，所述漆包线绕设于所述环形凹槽的高度区域、并通过止挡锥环进行底部限位；

12、所述下凸引脚还包括有上部的漆包线贯穿孔，所述下凸引脚对应于环形凹槽的上部设置有缺孔或缺槽连通至所述漆包线贯穿孔内，所述缺孔或缺槽位置位于设于所述下凸引脚的外周范围内，其使得漆包线的其余位于下凸引脚的部分均不外凸于下凸引脚的外周；

13、所述下凸引脚对应于环形凹槽的上部外表面设置有一过线槽，所述过线槽的下端连通至所述环形凹槽的上部，所述过线槽的上端连通至所述漆包线贯穿孔；

14、所述下凸引脚的中上部的径向一处表面为一竖直平面，所述过线槽具体为在环形凹槽、漆包线贯穿孔之间内凹形成的一直线凹槽；

15、所述漆包线贯穿孔对应于竖直平面的径向位置为敞口结构，其使得漆包线通过该位置时操作者无需穿线，漆包线直接布线即可进行作业，使得漆包线的组装方便快捷；

16、所述下凸引脚的底部对应于环形凹槽的内柱位置开设有一中心切口槽，所述中心切口槽贯穿所述止挡锥环，所述中心切口槽对位于所述过线槽的下端，其使得漆包线直接沿着过线槽进入到漆包线贯穿孔，且由于设置了中心切口槽，当绕包有漆包线和熔融金属料的导电部分接触所述连接针的内孔壁时，中心切口槽具有自调节功能，通过外力可使得导电部分的外部和连接针的内孔壁紧密可靠接触；

17、所述熔融金属料具体为焊锡；

18、所述连接针的下凸端为中心孔结构时，通过焊接将中心孔结构堵住、形成封口，确保密封；

19、所述连接针的下凸端的底部直接为实心闭合结构时、封口在制作连接针时已经形成，连接针的下凸端可直接进行插装作业，减少了额外焊接工序。

20、采用本实用新型的方案后，将骨架的下凸引脚延长，使得骨架的下凸引脚的底部插装于连接针的内孔内，且下凸引脚的底部外环周绕包有漆包线,漆包线通过熔融金属料和连接针的内孔壁电连接，且连接针的下凸端部封口设置，其使得整个结构无需长针，直接在连接针的上部和下凸引脚的漆包线绕包位置进行电连接，且漆包线的另一端自下而上沿着骨架的对应孔槽后绕包于上凸骨架本体后再连接短针，其有效规避了漆包线在组装过程中断裂的风险，确保电磁阀能可靠安全组装，且由于无需长针，其提高了电磁阀的组装效率。

1.一种低电流电磁阀，其特征在于，其包括：

2.根据权利要求1所述的一种低电流电磁阀，其特征在于：所述下凸引脚的底部为自下而上扩口的锥形，且锥形区域的下部设置有一环形凹槽，所述锥形区域的下部末端设置有一止挡锥环，所述漆包线绕设于所述环形凹槽的高度区域、并通过止挡锥环进行底部限位。

3.根据权利要求2所述的一种低电流电磁阀，其特征在于：所述下凸引脚还包括有上部的漆包线贯穿孔，所述下凸引脚对应于环形凹槽的上部设置有缺孔或缺槽连通至所述漆包线贯穿孔内，所述缺孔或缺槽位置位于设于所述下凸引脚的外周范围内。

4.根据权利要求3所述的一种低电流电磁阀，其特征在于：所述下凸引脚对应于环形凹槽的上部外表面设置有一过线槽，所述过线槽的下端连通至所述环形凹槽的上部，所述过线槽的上端连通至所述漆包线贯穿孔。

5.根据权利要求4所述的一种低电流电磁阀，其特征在于：所述下凸引脚的中上部的径向一处表面为一竖直平面，所述过线槽具体为在环形凹槽、漆包线贯穿孔之间内凹形成的一直线凹槽。

6.根据权利要求4所述的一种低电流电磁阀，其特征在于：所述漆包线贯穿孔对应于竖直平面的径向位置为敞口结构。

7.根据权利要求4所述的一种低电流电磁阀，其特征在于：所述下凸引脚的底部对应于环形凹槽的内柱位置开设有一中心切口槽，所述中心切口槽贯穿所述止挡锥环，所述中心切口槽对位于所述过线槽的下端。

8.根据权利要求1所述的一种低电流电磁阀，其特征在于：所述熔融金属料具体为焊锡。

9.根据权利要求1所述的一种低电流电磁阀，其特征在于：所述连接针的下凸端为中心孔结构时，通过焊接将中心孔结构堵住、形成封口。

10.根据权利要求1所述的一种低电流电磁阀，其特征在于：所述连接针的下凸端的底部直接为实心闭合结构时、封口在制作连接针时已经形成。
