一种集成水路模组的制作方法

本技术涉及净水机水路，具体为一种集成水路模组。

背景技术：

1、现有净水机的水路系统普遍采用多模块拼接结构，即进水模块、过滤模块、废水模块、纯水模块等功能单元各自独立，各模块之间通过外置管路（如pe管、接头、快插配件等）连接，形成分散式水路布局。

2、上述分散式水路设计存在以下固有技术缺陷：

3、各功能模块通过多段管路拼接，导致系统中存在大量的连接节点，不仅增加了日常维护的复杂度，更成为漏水的高发区；

4、分散式管路需在各模块之间预留布线空间，且管路本身具有一定的弯曲半径和占用体积，导致净水机内部空间无法高效利用，整机体积通常较大，难以适配现代厨房狭小的橱柜安装空间；

5、分散式水路的装配过程依赖人工逐一连接管路，不仅耗时耗力，还易因人为操作误差，导致产品一致性差，增加后期返工成本。

6、因此需要一种集成水路模组来解决上述问题。

技术实现思路

1、为了克服上述的技术问题，本实用新型的目的在于提供一种集成水路模组，以解决上述背景技术中提出的现有净水机的水路系统较为分散，所连接管路较多，漏水概率增加、安装繁琐以及占据空间较大的问题。

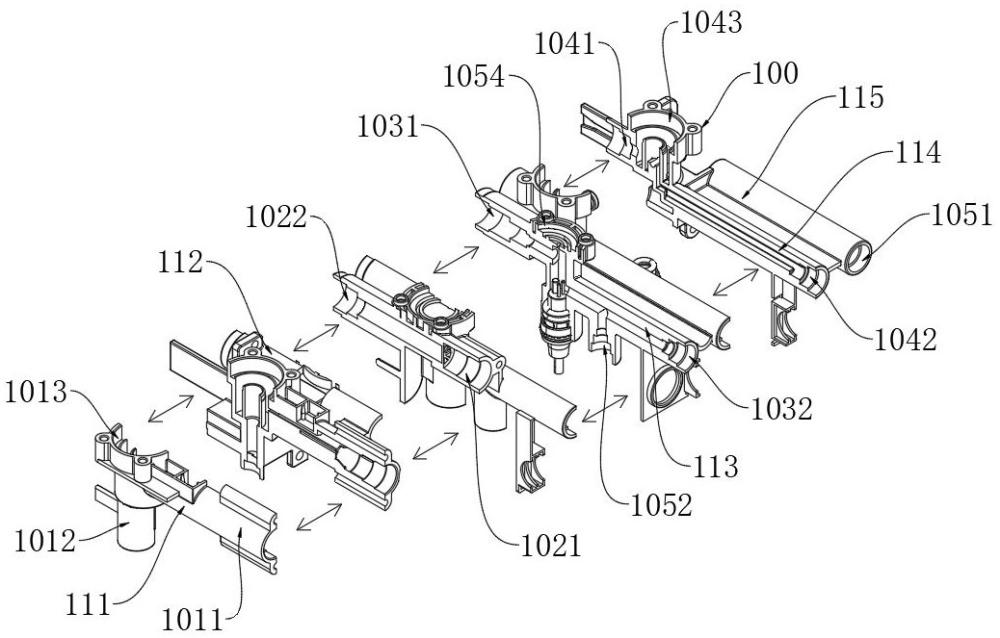

2、本实用新型提供如下技术方案：一种集成水路模组，包括水路机构，所述水路机构包括用于水路贯通的自来水管、过滤管和净水管；

3、所述自来水管、过滤管和净水管彼此相连、为一体构件；

4、所述自来水管的自来水入口与外置水路相连、自来水出口与水泵入口相连；

5、所述过滤管的过滤入口与水泵入口相连、过滤出口与滤芯入口相连；

6、所述净水管的净水入口与滤芯净水端相连、净水出口与外置终端水龙头管道相连。

7、实现上述技术方案，采用自来水管和过滤管、配合水泵完成自来水往滤芯的持续供给，采用过滤管和净水管、配合滤芯完成水液过滤，从而让装置对自来水进行持续净化，与现有技术相比，本装置将水路模块集中为一体，使结构更加紧凑，同时在机体内部减少不必要的管路连接，减少在机体中的占用空间大小，使得机体更小、便于放置。

8、作为对本实用新型的进一步改进，所述水路机构还包括备用管，且备用管与净水管通过循环管路相连接；

9、所述净水出口更改为连接外置压力桶，此时所述备用管的备用接口一与外置终端水龙头管道相连、备用接口二位于净水管上且与循环管路相连接。

10、实现上述技术方案，在水路机构中外接压力桶，对净水临时储存。

11、作为对本实用新型的进一步改进，所述水路机构还包括污水管，所述污水管的污水入口与滤芯排污端相连、污水出口与外置排污管相连；

12、所述污水管上还设有用于冲洗电磁阀安装的第二安装槽位。

13、实现上述技术方案，在水路机构中设排污管路，配合冲洗电磁阀对ro滤芯表面定期冲洗。

14、作为对本实用新型的进一步改进，所述循环管路上设有开关件，控制循环管路通断。

15、实现上述技术方案，将开关集成于机体上，直接控制压力桶的通断。

16、作为对本实用新型的进一步改进，所述自来水管、过滤管、净水管、污水管和备用管从左到右呈水平状依次排列。

17、实现上述技术方案，提升水路机构整体的平整度。

18、作为对本实用新型的进一步改进，所述自来水入口、净水出口、污水出口和备用接口一处于同一竖状面，且延伸至机体外侧露出。

19、实现上述技术方案，便于水路机构与外置管路进行连接。

20、作为对本实用新型的进一步改进，所述净水管上还设有用于高压开关安装的第三安装槽位。

21、实现上述技术方案，当压力桶水满，压力升高到设定值时，停止制水。

22、作为对本实用新型的进一步改进，所述自来水管上还设有用于进水电磁阀安装的第一安装槽位。

23、实现上述技术方案，断电时关闭，切断水源，防止漏水或停机时水继续流动。

24、本实用新型的技术效果和优点：

25、本实用新型采用自来水管和过滤管、配合水泵完成自来水往滤芯的持续供给，采用过滤管和净水管、配合滤芯完成水液过滤，从而让装置对自来水进行持续净化。

26、本实用新型与现有技术相比，本装置将水路模块集中为一体，使结构更加紧凑，同时在机体内部减少不必要的管路连接，减少在机体中的占用空间大小，使得机体更小、便于放置。

1.一种集成水路模组，其特征在于：

2.根据权利要求1所述的集成水路模组，其特征在于：所述水路机构（100）还包括备用管（115），且备用管（115）与净水管（113）通过循环管路（1053）相连接；

3.根据权利要求2所述的集成水路模组，其特征在于：所述水路机构（100）还包括污水管（114），所述污水管（114）的污水入口（1041）与滤芯排污端相连、污水出口（1042）与外置排污管相连；

4.根据权利要求3所述的集成水路模组，其特征在于：所述循环管路（1053）上设有开关件，控制循环管路（1053）通断。

5.根据权利要求4所述的集成水路模组，其特征在于：所述自来水管（111）、过滤管（112）、净水管（113）、污水管（114）和备用管（115）从左到右呈水平状依次排列。

6.根据权利要求5所述的集成水路模组，其特征在于：所述自来水入口（1011）、净水出口（1032）、污水出口（1042）和备用接口一（1051）处于同一竖状面，且延伸至机体外侧露出。

7.根据权利要求6所述的集成水路模组，其特征在于：所述净水管（113）上还设有用于高压开关安装的第三安装槽位（1054）。

8.根据权利要求1所述的集成水路模组，其特征在于：所述自来水管（111）上还设有用于进水电磁阀安装的第一安装槽位（1013）。
