一种适用于伸缩杆的外锁结构以及登山杖的制作方法

本申请涉及户外用品，具体涉及一种适用于伸缩杆的外锁结构以及登山杖。

背景技术：

1、外锁结构是一种常见的机械锁定装置，主要用于锁紧或释放通过互相套装的内杆和外杆实现的长度可调的伸缩杆。它能根据使用需求灵活调节长度，并锁定在指定位置。现有常见的外锁结构主要包括两种形式。

2、第一种形式是外锁结构直接套设在外杆上，通过锁紧操作使外杆的内壁产生弹性形变，直接切紧密地箍压在内杆的外壁上，利用摩擦力实现锁止。该方式结构简单、锁紧力大，但在锁紧和松开的过程中，外杆内壁和内杆外壁之间存在挤压和摩擦，进而容易导致外杆的内表面和内杆的外表面磨损、划伤甚至出现磨损凹槽，影响美观度的同时还会降低其结构完整性和长期使用的可靠性。

3、第二种形式是为了减轻上述磨损问题而出现的改进设置，该种形式的外锁结构在外杆与锁体之间增设了弹性的连接套，连接套的一端固定于外杆，连接套的另一端被外锁结构挤压变形从而夹持锁紧内杆，这种形式的外锁结构由于弹性连接套的缓冲作用，在一定程度上减轻了对内杆表面的直接硬性刮擦，但是连接套的增加导致外锁结构的轴向尺寸增大，增加了外锁结构的体积，使得外锁结构臃肿不美观。

技术实现思路

1、本申请的一个目的在于提供一种结构简单、体积小巧的适用于伸缩杆的外锁结构，其适于防止或减少内杆的外表面被磨花。

2、本申请的另一个目的在于提供一种登山杖。

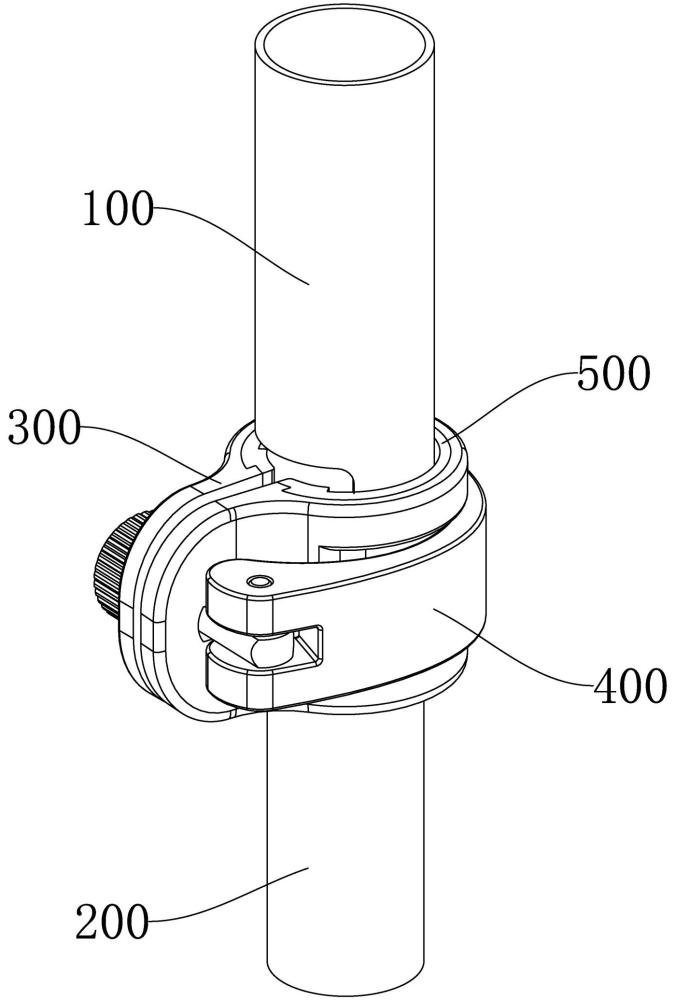

3、为达到以上目的，本申请采用的技术方案为：一种适用于伸缩杆的外锁结构，其中，伸缩杆包括伸缩外杆和伸缩内杆，外锁结构包括锁紧件和操作件，所述锁紧件设置于伸缩外杆，所述操作件设置于所述锁紧件，所述外锁结构还包括内衬套，所述内衬套设置于所述锁紧件的内侧，且所述内衬套与所述锁紧件联动，所述操作件适于驱使所述锁紧件带动所述内衬套夹持锁紧或松开解锁所述伸缩内杆。

4、作为一种优选，所述内衬套选择实施为软质弹性材料。

5、作为另一种优选，所述内衬套上设置有至少两个锁定部，所述伸缩外杆上开设有适配所述锁定部的锁定开口，并且各所述锁定开口的位置分别与各所述锁定部的位置相对应，进而当所述锁紧件带动所述内衬套夹持锁紧所述伸缩内杆时，所述锁定部适于穿过所述锁定开口抵触于所述伸缩内杆的外壁。

6、进一步优选，所述锁定部的内径小于所述内衬套的内径。

7、进一步地，所述内衬套通过至少一组凸台-凹槽结构与所述锁紧件配合，以限制所述内衬套相对所述锁紧件移动；所述内衬套通过至少一组凸台-凹槽结构与所述伸缩外杆配合，以限制所述内衬套相对所述伸缩外杆移动。

8、进一步地，所述内衬套上设置有第一凸台，所述锁紧件上设置有第一凹槽，所述第一凸台适于与所述第一凹槽配合以限制所述内衬套相对所述锁紧件移动。

9、进一步地，所述第一凸台包括第一台体和第二台体，所述第一台体位于所述第二台体外侧，且所述第一台体的尺寸大于所述第二台体的尺寸，所述第一凹槽包括第一槽体和第二槽体，所述第一槽体位于所述第二槽体外侧，且所述第一槽体的尺寸大于所述第二槽体的尺寸，所述第一台体适于与所述第一槽体配合，所述第二台体适于与第二槽体配合。

10、进一步地，所述内衬套上设置有至少一个第二凹槽，所述锁紧件上设置有至少一个第二凸台，所述第二凸台适于与所述第二凹槽配合以限制所述内衬套相对所述锁紧件移动。

11、进一步地，所述内衬套设置有第三凸台，所述第三凸台沿周向环绕设置于所述内衬套的底端，所述第三凸台适于与所述伸缩外杆的端部配合以限制所述内衬套相对所述伸缩外杆移动。

12、本申请还提供一种登山杖，包括伸缩外杆、伸缩内杆以及上述的外锁结构，所述伸缩外杆与所述伸缩内杆可伸缩地连接，所述外锁结构设置于所述伸缩外杆和所述伸缩内杆的衔接处。

13、与现有技术相比，本申请的有益效果在于：

14、（1）本申请外锁结构采用软质的内衬套夹持并锁紧硬质的伸缩内杆，取代了硬质的伸缩外杆夹持并锁紧硬质的伸缩内杆，使得硬质的伸缩外杆与硬质的伸缩内杆之间不再形成直接的锁紧配合关系，进而有利于避免硬质的伸缩外杆与硬质的伸缩内杆形成直接的锁紧配合关系导致伸缩外杆和伸缩内杆被磨损或划伤，提高伸缩外杆和伸缩内杆的美观度；

15、（2）本申请外锁结构采用软质的内衬套夹持并锁紧硬质的伸缩内杆，取代了弹性的连接套夹持并锁紧硬质的伸缩内杆，软质的内衬套结构简单，并且通过凸台-凹槽结构与锁紧件和伸缩外杆配合，进而有利于避免外锁结构的轴向尺寸过大导致外锁结构臃肿不美观。

1.一种适用于伸缩杆的外锁结构，其中，伸缩杆包括伸缩外杆和伸缩内杆，外锁结构包括锁紧件和操作件，所述锁紧件设置于伸缩外杆，所述操作件设置于所述锁紧件，其特征在于，所述外锁结构还包括内衬套，所述内衬套设置于所述锁紧件的内侧，且所述内衬套与所述锁紧件联动，所述操作件适于驱使所述锁紧件带动所述内衬套夹持锁紧或松开解锁所述伸缩内杆。

2.如权利要求1所述的外锁结构，其特征在于，所述内衬套选择实施为软质弹性材料。

3.如权利要求2所述的外锁结构，其特征在于，所述内衬套上设置有至少两个锁定部，所述伸缩外杆上开设有适配所述锁定部的锁定开口，并且各所述锁定开口的位置分别与各所述锁定部的位置相对应，进而当所述锁紧件带动所述内衬套夹持锁紧所述伸缩内杆时，所述锁定部适于穿过所述锁定开口抵触于所述伸缩内杆的外壁。

4.如权利要求3所述的外锁结构，其特征在于，所述锁定部的内径小于所述内衬套的内径。

5.如权利要求2所述的外锁结构，其特征在于，所述内衬套通过至少一组凸台-凹槽结构与所述锁紧件配合，以限制所述内衬套相对所述锁紧件移动；所述内衬套通过至少一组凸台-凹槽结构与所述伸缩外杆配合，以限制所述内衬套相对所述伸缩外杆移动。

6.如权利要求5所述的外锁结构，其特征在于，所述内衬套上设置有第一凸台，所述锁紧件上设置有第一凹槽，所述第一凸台适于与所述第一凹槽配合以限制所述内衬套相对所述锁紧件移动。

7.如权利要求6所述的外锁结构，其特征在于，所述第一凸台包括第一台体和第二台体，所述第一台体位于所述第二台体外侧，且所述第一台体的尺寸大于所述第二台体的尺寸，所述第一凹槽包括第一槽体和第二槽体，所述第一槽体位于所述第二槽体外侧，且所述第一槽体的尺寸大于所述第二槽体的尺寸，所述第一台体适于与所述第一槽体配合，所述第二台体适于与第二槽体配合。

8.如权利要求5所述的外锁结构，其特征在于，所述内衬套上设置有至少一个第二凹槽，所述锁紧件上设置有至少一个第二凸台，所述第二凸台适于与所述第二凹槽配合以限制所述内衬套相对所述锁紧件移动。

9.如权利要求5所述的外锁结构，其特征在于，所述内衬套设置有第三凸台，所述第三凸台沿周向环绕设置于所述内衬套的底端，所述第三凸台适于与所述伸缩外杆的端部配合以限制所述内衬套相对所述伸缩外杆移动。

10.一种登山杖，其特征在于，包括伸缩外杆、伸缩内杆以及如权利要求1-9任一所述的外锁结构，所述伸缩外杆与所述伸缩内杆可伸缩地连接，所述外锁结构设置于所述伸缩外杆和所述伸缩内杆的衔接处。
