一种带离合器的平板闸阀的制作方法

本发明涉及平板闸阀，具体涉及一种带离合器的平板闸阀。

背景技术：

1、平板闸阀是一种常用于管路介质通断控制的阀门，其通常通过手轮带动阀杆运动，使阀板沿阀体内部移动，实现阀门的开启或关闭。在实际使用过程中，尤其是在关闭阀门时，随着阀板与阀座之间密封压力的增加，阀杆受到的阻力会逐渐增大，操作者持续施加较大操作力矩时，容易导致阀板、阀座及阀杆等内部结构承受过大的作用力，从而造成零部件变形、损坏或降低阀门使用寿命。

2、现有部分平板闸阀通常采用固定传动结构，手轮输入的操作力矩会直接传递至阀杆，当关闭阻力发生变化时，无法根据实际工况对保护力矩进行调整，导致阀门在不同规格、不同压力环境下运行时，难以兼顾正常关闭需求与过载保护需求，影响阀门的适用范围及运行可靠性。

3、此外，平板闸阀内部传动部件在长期运行过程中，离合或传动配合位置容易因润滑油流失、摩擦增大等因素产生磨损、卡滞等问题，使传动机构动作灵敏性下降，影响阀门开启和关闭过程的稳定性。

4、因此，现有平板闸阀仍存在过载保护能力不足、操作力矩无法灵活调节以及传动部件长期运行可靠性较低的问题。

技术实现思路

1、针对上述技术问题，本发明旨在提供一种带离合器的平板闸阀，为解决上述技术问题，本发明采用以下技术方案来实现：

2、一种带离合器的平板闸阀，包括阀体,阀体上连接有阀座和支架,阀座上连接有阀板,阀板上连接有阀杆，阀杆延伸至支架内，支架上连接有手轮；

3、手轮和阀杆之间设有离合器组件，手轮和离合器组件之间设有力矩调节组件，离合器组件上设有润滑组件。

4、可选的，所述离合器组件包括中空传动体、滚针及t形螺母,中空传动体连接于所述手轮上，t形螺母连接于所述支架上，中空传动体底壁开设有第一离合槽,t形螺母顶壁开设有第二离合槽，滚针设于第一离合槽和第二离合槽之间，t形螺母和阀杆连接。

5、可选的，所述力矩调节组件包括t形压盖、内六角螺钉、弹簧及钢珠,t形压盖连接于中空传动体,内六角螺钉连接于t形压盖上，内六角螺钉和弹簧连接，钢珠连接于弹簧上，钢珠和中空传动体抵接。

6、可选的，所述润滑组件包括o形圈一和开设于t形螺母上的储油槽,o形圈一连接于储油槽内。

7、可选的，所述手轮上连接有护罩。

8、可选的，所述阀体上连接有阀盖。

9、可选的，所述阀体上连接有密封环、y形圈及填料垫,密封环、y形圈及填料垫均位于阀体和阀杆之间，密封环上连接有两个以上o形圈二。

10、可选的，所述阀体和阀座之间设有o形圈三,阀座和阀板之间设有密封圈。

11、可选的，所述阀体包括上壳和下壳，上壳和下壳之间通过中法兰垫片、螺母二、双头螺柱二进行连接。

12、可选的，所述上壳和所述支架之间通过螺母一、双头螺柱一连接。

13、本发明具有以下有益效果为：

14、在平板闸阀关闭过程中，当关闭阻力超过设定范围时，离合器组件能够自动解除动力传递，避免过大操作力矩作用于阀门内部结构；同时通过力矩调节组件实现脱离力矩可调，并利用润滑组件提高离合器组件长期运行稳定性，从而提高平板闸阀的安全性、可靠性及使用寿命。

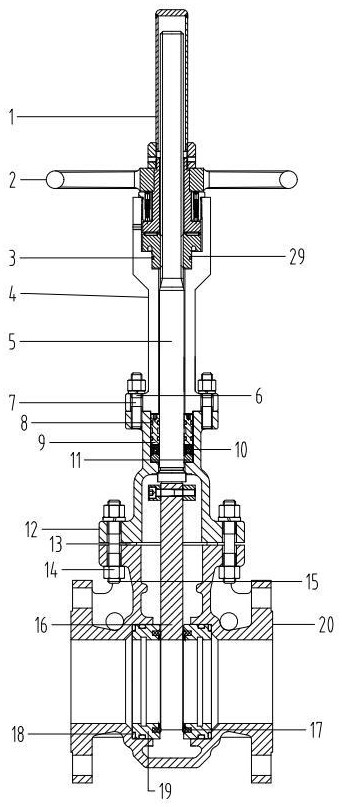

1.一种带离合器的平板闸阀，其特征是，包括阀体（20）,阀体（20）上连接有阀座（19）和支架（4）,阀座（19）上连接有阀板（16）,阀板（16）上连接有阀杆（5），阀杆（5）延伸至支架（4）内，支架（4）上连接有手轮（2）；

2.根据权利要求1所述的一种带离合器的平板闸阀，其特征是，所述离合器组件包括中空传动体（21）、滚针（22）及t形螺母（23）,中空传动体（21）连接于所述手轮（2）上，t形螺母（23）连接于所述支架（4）上，中空传动体（21）底壁开设有第一离合槽（211）,t形螺母（23）顶壁开设有第二离合槽（231），滚针（22）设于第一离合槽（211）和第二离合槽（231）之间，t形螺母（23）和阀杆（5）连接。

3.根据权利要求2所述的一种带离合器的平板闸阀，其特征是，所述力矩调节组件包括t形压盖（24）、内六角螺钉（25）、弹簧（26）及钢珠（27）,t形压盖（24）连接于中空传动体（21）,内六角螺钉（25）连接于t形压盖（24）上，内六角螺钉（25）和弹簧（26）连接，钢珠（27）连接于弹簧（26）上，钢珠（27）和中空传动体（21）抵接。

4.根据权利要求3所述的一种带离合器的平板闸阀，其特征是，所述润滑组件包括o形圈一（3）和开设于t形螺母（23）上的储油槽（28）,o形圈一（3）连接于储油槽（28）内。

5.根据权利要求4所述的一种带离合器的平板闸阀，其特征是，所述手轮（2）上连接有护罩（1）。

6.根据权利要求4所述的一种带离合器的平板闸阀，其特征是，所述阀体（20）上连接有阀盖（12）。

7.根据权利要求4所述的一种带离合器的平板闸阀，其特征是，所述阀体（20）上连接有密封环（9）、y形圈（10）及填料垫（11）,密封环（9）、y形圈（10）及填料垫（11）均位于阀体（20）和阀杆（5）之间，密封环（9）上连接有两个以上o形圈二（8）。

8.根据权利要求4所述的一种带离合器的平板闸阀，其特征是，所述阀体（20）和阀座（19）之间设有o形圈三（18）,阀座（19）和阀板（16）之间设有密封圈（17）。

9.根据权利要求4所述的一种带离合器的平板闸阀，其特征是，所述阀体（20）包括上壳和下壳，上壳和下壳之间通过中法兰垫片（13）、螺母二（14）、双头螺柱二（15）进行连接。

10.根据权利要求9所述的一种带离合器的平板闸阀，其特征是，所述上壳和所述支架（4）之间通过螺母一（6）、双头螺柱一（7）连接。
