一种顶推施工止退装置的制作方法

本技术涉及顶推施工，特别涉及一种顶推施工止退装置。

背景技术：

1、核电站的排水系统一般包括位于海床下的横向隧道和竖向排水立管，且排水立管的顶端需要从海床中露出，为了减少海上施工的作业量，现有技术常采用顶推施工方法施工排水立管，具体包括：在横向隧道顶部预留顶升洞口，将排水立管沿高度方向分为多个节段运输至横向隧道内，再利用顶推装置将各节段依次从顶升洞口向上顶出；而每顶升一个节段，顶升装置都需要向下收回，以便放置下一个节段，因此为了防止在前施工的节段随着顶升装置一起降下，需要在隧道内设置止退装置。

2、现有技术中的止退装置一般包括环绕在立管节段四周的支架，且沿支架的周向间隔设置有若干限位销；当需要锁定节段位置时，将各限位销分别插入节段侧壁预留的插孔内，即可将节段与支架相对固定，防止节段随顶升装置一起降下；而当需要顶升节段时，将各限位销从插孔中拔出即可；但是一方面反复拆装数量众多的限位销会大幅降低顶推施工的施工效率，另一方面环绕在立管四周的支架也会对顶推装置的运行造成一定的干扰，从而容易导致顶推施工的施工效率进一步降低，难以适用于一些工期紧张的排水系统施工，因此亟需开发一种新型的顶推施工止退装置。

技术实现思路

1、本实用新型的目的在于，克服现有止退装置会对顶推装置的运行产生干扰，并且需要反复拆装限位销，导致顶推施工的施工效率低下的不足，提供一种顶推施工止退装置。

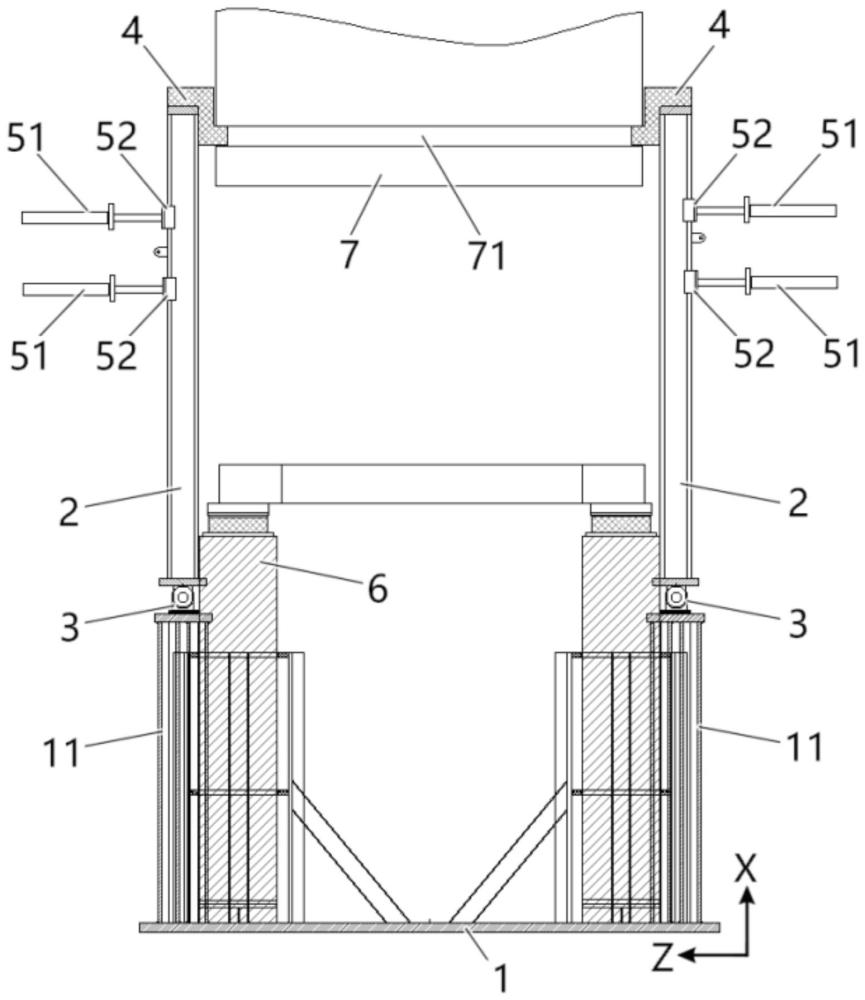

2、在第一方面，本实用新型提供一种顶推施工止退装置，包括底座和立杆；底座的法向沿第一方向设置；立杆，立杆的一端通过摆动关节与底座连接，摆动关节的轴线沿第二方向设置，第二方向垂直于第一方向；立杆的另一端设置有榫头，立杆绕摆动关节摆动能够带动榫头插入或离开立管节段侧面的榫槽；立杆的数量至少为两个，立杆在底座上间隔分布。

3、优选地，还包括锁定装置，锁定装置用于锁定摆动关节的摆动自由度。

4、优选地，锁定装置位于立杆远离底座中心的一侧，锁定装置包括伸缩推杆和限位块，伸缩推杆的轴线沿第三方向设置，第一方向和第二方向均与第三方向垂直；限位块连接于推杆靠近立杆的一端，伸缩推杆伸缩能够带动限位块与立杆的侧壁抵接或分离。

5、优选地，限位块沿第二方向的两侧分别设置有限位止挡，两侧限位止挡沿第二方向的间距大于或等于立杆沿第二方向的宽度。

6、优选地，伸缩推杆包括螺纹伸缩杆。

7、优选地，榫头包括顶板、侧板和凸块；顶板连接于立杆远离底座的端部，顶板的法向平行于立杆的轴线；侧板连接于顶板的一侧，侧板的法向垂直于立杆的轴线；凸块连接于侧板用于朝向立管节段的一面，凸块用于插入榫槽。

8、优选地，底座上还设置有反力支架，反力支架沿第一方向朝远离底座的方向延伸，立杆通过摆动关节与反力支架远离底座的一端连接。

9、优选地，立杆包括空心钢管。

10、优选地，立杆上还设置有吊耳。

11、优选地，立杆的数量至少为四个，立杆在底座上呈矩形阵列分布。

12、与现有技术相比，本实用新型的有益效果：

13、本实用新型提供一种顶推施工止退装置，通过可摆动且带有榫头的立杆实现立管节段的止退，在进行顶推施工时只需要反复摆动立杆即可锁定或解锁立管节段的位置，而不需要像现有技术一样反复拆装限位销，从而能够大幅提高顶推施工的施工效率，更加适用于工期紧张的核电站排水系统施工。

1.一种顶推施工止退装置，其特征在于，包括：

2.根据权利要求1所述的一种顶推施工止退装置，其特征在于，还包括锁定装置，所述锁定装置用于锁定所述摆动关节（3）的摆动自由度。

3.根据权利要求2所述的一种顶推施工止退装置，其特征在于，所述锁定装置位于所述立杆（2）远离所述底座（1）中心的一侧，所述锁定装置包括伸缩推杆（51）和限位块（52），所述伸缩推杆（51）的轴线沿第三方向设置，第一方向和第二方向均与第三方向垂直；所述限位块（52）连接于所述推杆靠近所述立杆（2）的一端，所述伸缩推杆（51）伸缩能够带动所述限位块（52）与所述立杆（2）的侧壁抵接或分离。

4.根据权利要求3所述的一种顶推施工止退装置，其特征在于，所述限位块（52）沿第二方向的两侧分别设置有限位止挡（53），两侧所述限位止挡（53）沿第二方向的间距大于或等于所述立杆（2）沿第二方向的宽度。

5.根据权利要求3所述的一种顶推施工止退装置，其特征在于，所述伸缩推杆（51）包括螺纹伸缩杆。

6.根据权利要求1至5中任意一项所述的一种顶推施工止退装置，其特征在于，所述榫头（4）包括顶板（41）、侧板（42）和凸块（43）；所述顶板（41）连接于所述立杆（2）远离所述底座（1）的端部，所述顶板（41）的法向平行于所述立杆（2）的轴线；所述侧板（42）连接于所述顶板（41）的一侧，所述侧板（42）的法向垂直于所述立杆（2）的轴线；所述凸块（43）连接于所述侧板（42）用于朝向所述立管节段（7）的一面，所述凸块（43）用于插入所述榫槽（71）。

7.根据权利要求1至5中任意一项所述的一种顶推施工止退装置，其特征在于，所述底座（1）上还设置有反力支架（11），所述反力支架（11）沿第一方向朝远离所述底座（1）的方向延伸，所述立杆（2）通过所述摆动关节（3）与所述反力支架（11）远离所述底座（1）的一端连接。

8.根据权利要求1至5中任意一项所述的一种顶推施工止退装置，其特征在于，所述立杆（2）包括空心钢管。

9.根据权利要求1至5中任意一项所述的一种顶推施工止退装置，其特征在于，所述立杆（2）上还设置有吊耳。

10.根据权利要求1至5中任意一项所述的一种顶推施工止退装置，其特征在于，所述立杆（2）的数量至少为四个，所述立杆（2）在所述底座（1）上呈矩形阵列分布。
