一种基于硼砂-白芨多糖络合与粘性转移的白芨汁糨糊书画揭裱方法

本发明属于纸质文物保护与修复，具体涉及一种基于硼砂-白芨多糖络合与粘性转移的白芨汁糨糊书画揭裱方法。

背景技术：

1、中国书画装裱技艺源远流长，迄今已有一千七百余年历史。糨糊作为装裱工艺的核心粘接材料，其制备与应用直接决定裱件的耐久性与可逆性。传统高档装裱工艺中，常在淀粉基糨糊中添加白芨块茎汁液，利用白芨多糖的优异粘接性能增强糨糊的粘结强度与柔韧性。

2、白芨为兰科多年生草本植物，其块茎富含bsp，该多糖由β-1,4-糖苷键连接的甘露糖（man）和葡萄糖（glc）主链构成，摩尔比约为4:1，并含有α-l-阿拉伯呋喃糖（araf）和α-d-葡萄糖醛酸（glca）侧链，重均分子量（mw）可达280,000-722,900da。bsp分子链上富含羟基（-oh），与淀粉分子通过氢键作用形成三维网络结构，使糨糊层具有以下特性：（1）高粘结强度：bsp与纸张纤维素纤维形成多重氢键和物理缠结，粘接持久；（2）柔韧性：bsp的线性长链结构赋予糨糊层良好的机械柔韧性；（3）抗老化性：bsp的β-1,4-糖苷键较淀粉的α-1,4-糖苷键更耐水解。然而，正是上述优异性能导致老化后的白芨糨糊极难揭取。明代周嘉胄《装潢志》中明确指出：“糊有白芨者尤难”，此难题延续至今，成为书画修复领域的技术瓶颈。

3、传统揭裱方法以水闷润后手工搓捻为主，其原理是利用水分渗透使糨糊层溶胀软化，降低其粘结强度，再通过机械力分离命纸与画心。然而，对于含白芨汁的糨糊，该方法存在以下根本性缺陷：（1）分离机制缺陷：对于难揭展的纸质书画，用水揭展时，由于白芨糨糊的强氢键网络，浆糊分别将画心和命纸的半层粘结成为一体无法分开，揭展的实际分离层是从画心的半层或从命纸的半层分开，造成纸张纤维的不可逆损伤；（2）效率低下：一幅作品需2小时以上，且成功率低，高度依赖修复师个人经验；（3）机械损伤风险：手工搓捻过程中，剪切力易超过纸张纤维的抗拉强度，导致纤维断裂、纸张分层。

4、首都博物馆于2015年公开了一种利用枯草芽孢杆菌（bacillussubtilis）胞外液进行古书画揭展的技术。该技术利用菌液中的淀粉酶（α-amylase）分解淀粉粘结剂，将剥离力从传统方法的约35mn降至13mn，效率提高百倍以上。然而，该技术存在以下固有局限性：（1）作用专一性不足：淀粉酶仅能水解淀粉的α-1,4-糖苷键，对白芨多糖的β-1,4-糖苷键几乎无作用。对于含白芨汁的糨糊，酶法无法有效降解bsp网络，揭展效果大打折扣，无法解决"糊有白芨者尤难"的核心问题；（2）蛋白质残留风险：生物酶制剂本质为蛋白质，即使经过清洗，仍可能有微量残留于文物中，成为微生物营养源，引发霉变和生物降解风险；（3）工艺控制复杂：酶活性受温度（最适35-40℃）、ph（最适6.0-7.0）影响显著，需严格控制作用条件，操作容错性低，过度作用可能导致糨糊过度分解，影响命纸完整性；（4）适用性受限：对重彩画心，长时间闷润（通常需30分钟以上）仍可能造成颜料层渗色或脱落。

5、此外，部分修复机构还尝试了使用有机溶剂（如乙醇、丙酮、乙酸乙酯）或化学试剂（如尿素溶液、表面活性剂）软化糨糊。然而，这些方法存在以下问题：（1）安全风险：有机溶剂易燃易爆，对操作人员和环境有害；（2）残留问题：化学试剂可能残留于纸张纤维中，长期影响文物稳定性；（3）副作用：强极性溶剂可能导致纸张脱酸、纤维溶胀过度，或引起颜料层变色、脱落。

6、值得注意的是，尽管硼砂在纸张脱酸缓冲领域已有应用，但书画修复界长期存在“化学试剂必然损伤文物”的技术偏见，且硼砂在文物保护实践中仅被认知为ph调节剂，从未被用于糨糊层的选择性弱化。这种技术偏见的存在，使得本领域技术人员即使具备基础化学知识，也缺乏动机将硼砂-多糖络合原理转用于书画揭裱场景。

7、基于上述现有技术的分析，本领域亟需一种针对白芨多糖作为糨糊的书画的揭裱方法：（1）特异性作用于白芨多糖，解决“糊有白芨者尤难”的技术难题；（2）无生物或化学残留，避免对文物的长期潜在危害；（3）工艺可控性强，适应不同老化程度和脆弱性的书画；（4）操作简便，无需复杂设备或严苛条件；（5）分离彻底且无损，实现画心与命纸的完整分离。

技术实现思路

1、本发明的目的是提供一种基于硼砂-白芨多糖络合与粘性转移的白芨汁糨糊书画揭裱方法。本发明通过分子识别选择性削弱bsp网络，并利用物理粘性转移实现可控剥离，能够解决含白芨汁糨糊“尤难”揭取的技术难题，实现对脆弱纸质文物的无损、可控、高效修复。

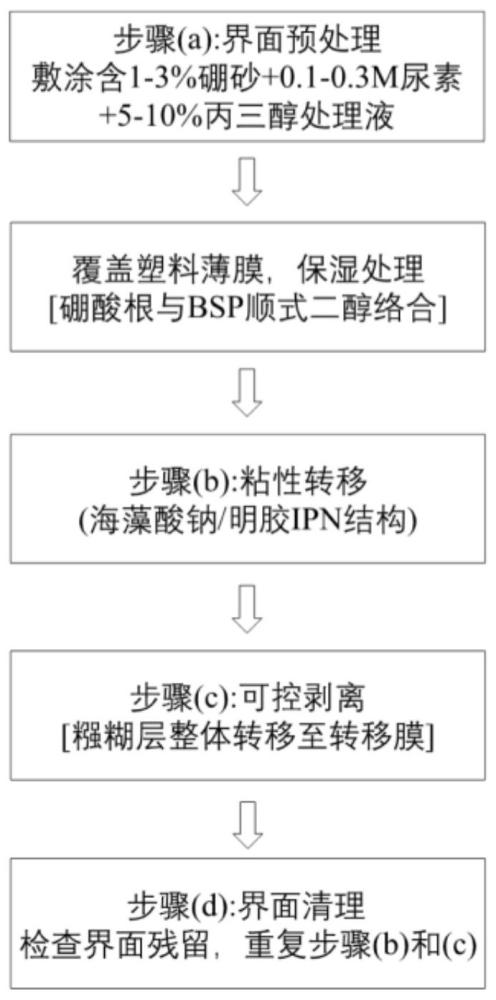

2、本发明的技术方案如下：一种基于硼砂-白芨多糖络合与粘性转移的白芨汁糨糊书画揭裱方法，其包括以下步骤：

3、（a）界面预处理：以白芨汁糨糊书画为对象，在画心背面敷涂含1-3wt%硼砂、0.1-0.3mol/l尿素与5-10vol%丙三醇的预处理水溶液，用塑料薄膜覆盖保湿处理，使硼砂离子与白芨多糖（bsp）的顺式羟基形成可逆络合物，改变糨糊层的水合状态与流变性，削弱bsp分子间氢键网络密度；尿素作为氢键竞争破坏剂，协同降低bsp分子间氢键网络密度。

4、（b）粘性转移：去除覆盖的薄膜，将粘性转移膜贴附于处理区域；所述粘性转移膜的原料包括1-3wt%海藻酸钠、1-3wt%明胶、5-15wt%丙三醇、水，且经过钙离子交联处理；

5、在钙离子交联处理过程中，海藻酸钠和明胶通过钙离子交联形成“蛋盒”结构域与明胶三螺旋结构的互穿网络。

6、本发明的粘性转移膜具有三层结构：表层为海藻酸钠富集区，具有高粘附性；中间层为海藻酸钠/明胶互穿网络（ipn），提供适中的内聚强度；底层为高交联密度支撑层。本发明粘性转移膜为多糖-蛋白复合水凝胶膜，对白芨汁糨糊更高的亲和力与内聚强度比值（adhesion/cohesionratio>1.5），具有对老化糨糊的优先粘附性，持粘性为2-4小时，且对bsp的粘附功大于对宣纸纤维的粘附功。

7、（c）可控剥离：按2-4g/cm2的加载面密度施加配重，将所述粘性转移膜缓慢揭下，使书画粘接层中的粘性物质整体转移至粘性转移膜上，实现画心与命纸的分离；

8、（d）界面清理：检查界面，重复步骤（b）和（c）直至命纸可无阻力分离，最后用湿润棉签清理残余杂质。

9、本发明通过分子识别选择性削弱bsp网络，并利用物理粘性转移实现可控剥离，能够解决含白芨汁糨糊“尤难”揭取的技术难题，实现对脆弱纸质文物的无损、可控、高效修复。具体地：

10、本发明硼砂-白芨多糖络合机理为：硼砂（na2b4o7·10h2o）在水中水解：

11、b4o72-+7h2o→4b(oh)3+2oh-

12、b(oh)3+h2o→b(oh)4-+h+

13、四羟基合硼酸根[b(oh)4]-具有空p轨道，可与bsp分子链上的顺式邻二羟基（cis-diol）形成稳定的五元环状硼酸酯络合物。上述络合反应具有以下特征：（1）可逆性：平衡常数k≈103 l/mol，可通过稀释或添加竞争性多元醇（如丙三醇）逆转；（2）选择性：仅与顺式二羟基反应，对纤维素的反式二羟基无作用，保护纸张纤维；（3）结构破坏：络合后bsp分子链水合层增厚，氢键供体减少，网络粘度显著下降。

14、本发明硼粘性转移膜设计原理如为：粘性转移膜采用海藻酸钠/明胶复合水凝胶，基于以下设计：（1）粘附选择性：海藻酸钠为聚阴离子多糖，与老化bsp（含葡萄糖醛酸侧链）具有分子相似性，通过氢键和范德华力优先粘附；（2）内聚强度调控：通过ca2+交联海藻酸钠形成“蛋盒”结构，明胶形成三螺旋结构，构建互穿网络（ipn），内聚强度适中；（3）持粘性优化：持粘性2-4小时，确保充分粘附但不过度渗透。

15、综上，本发明的核心在于以下技术特征的协同组合：（1）硼砂浓度1-3wt%：低于1%络合不足，高于3%可能渗透至颜料层；（2）丙三醇5-10vol%：保湿并参与竞争络合，控制反应速率；（3）尿素0.1-0.3mol/l：氢键竞争剂，协同降低bsp网络密度；（4）粘性转移膜含水率60-80%：平衡粘附性与内聚强度。

16、优选地，步骤（a）中，所述尿素与硼砂的摩尔比为1:5至1:15。

17、优选地，步骤（a）中，所述保湿处理的时间为60-120分钟。

18、优选地，步骤（a）中，所述预处理水溶液的用量为0.1-1ml/cm2。

19、优选地，步骤（b）中，所述粘性转移膜的制备方法包括：

20、（1）将明胶在水浴中溶胀；

21、（2）加入海藻酸钠和丙三醇，搅拌至完全溶解；

22、（3）真空脱泡；

23、（4）流延于离型膜上，立即喷雾cacl2溶液进行交联处理；

24、（5）静置平衡处理，形成含水率60-80wt%的凝胶状的粘性转移膜。

25、海藻酸钠在1%水溶液，25℃条件下的粘度为200-500mpa·s；明胶的bloom强度为150-250g，二者通过钙离子交联形成“蛋盒”结构域与明胶三螺旋结构的互穿网络。本发明上述方法制备的粘性转移膜具有三层结构：表层为海藻酸钠富集区，具有高粘附性；中间层为海藻酸钠/明胶互穿网络（ipn），提供适中的内聚强度；底层为高交联密度支撑层。本发明粘性转移膜具有对老化糨糊的优先粘附性，持粘性为2-4小时，且对bsp的粘附功大于对宣纸纤维的粘附功。

26、优选地，步骤（1）中，所述水浴的温度为50-70℃，溶胀时间20-40分钟。

27、优选地，步骤（2）中，所述搅拌的温度为50-70℃，搅拌时间为1-3小时。

28、优选地，步骤（3）中，所述真空脱泡的压力为-0.1mpa，时间为20-40分钟。

29、优选地，步骤（4）中，所述cacl2溶液的浓度为0.05-0.2m，交联时间20-40秒。

30、优选地，步骤（5）中，所述静置平衡处理的条件为：20-30℃、相对湿度60-70%，平衡时间20-30小时。

31、优选地，步骤（c）中，所述配重的保持时间为30-60分钟。

32、优选地，步骤（c）中，将所述粘性转移膜以10-30°角缓慢揭下。

33、通过优化剥离力传递，可避免对书画剪切损伤。

34、优选地，步骤（d）中，最后用湿润棉签清理残余杂质。

35、与现有技术相比，本发明具有以下显著优势：

36、（1）解决了“糊有白芨者尤难”的难题：本发明通过硼砂与白芨多糖顺式邻二羟基的选择性络合，首次实现了对白芨多糖网络的特异性弱化，从根本上解决了这一困扰书画修复界数百年的技术瓶颈。

37、（2）实现无损揭裱：本发明通过“硼砂络合+粘性转移”的协同机制，使剥离过程中的断裂面发生在画心与糨糊层之间的界面，糨糊层整体转移至粘性转移膜上。sem观察表明，揭裱后画心背面纤维呈松散排列，表面光滑清洁，无明显可见糨糊残留，纤维形态完整，未见压溃或断裂痕迹，实现了真正意义上的无损揭裱。

38、（3）无生物或化学残留：本发明不使用任何生物酶制剂（蛋白质残留风险）或有害有机溶剂，全程采用硼砂、尿素、丙三醇等小分子化合物和天然多糖/蛋白质材料，易于清洗，对文物无长期潜在危害。

39、（4）工艺可控、操作简便：本发明无需严格控制温度、ph等条件，无需复杂设备，修复人员可在常规条件下完成操作，大大降低了揭裱的技术门槛和失败风险，有利于技术的推广应用。

40、（5）广泛的适用性：通过调整硼砂浓度（1-3wt%）和处理时间（60-120分钟），本发明方法可以适用于不同老化程度的含白芨汁糨糊书画样品，具有广泛的实用价值。

41、上述优势的取得，源于两项关键技术的协同：一是硼砂-白芨多糖络合对糨糊层氢键网络的选择性破坏，二是粘性转移膜对溶胀糨糊层的优先粘附与整体剥离。二者缺一不可——无硼砂预处理，粘性转移膜难以克服完整bsp网络的强内聚力；无粘性转移膜，络合后的糨糊层仍缺乏有效的定向转移途径。该协同机制使本发明在含白芨汁糨糊的揭裱领域形成了区别于现有技术的完整解决方案。
