一种环球电动创意摆件的制作方法

本技术涉及一种环球电动创意摆件，属于工艺品摆件，主要放在台面或桌面上用于观赏。

背景技术：

1、随着物质文化生活水平的提高，人们更加注重生活质量，对物质的品味有了更高的要求，因此造型工艺品得到了广泛应用。现有的工艺品台式摆件造型较单一，或是通过普通旋转等来改变造型从而达到装饰的效果，视觉吸引力弱，且缺乏实用性。如中国实用新型专利cn202420397520，以灯带和摆件的转动来提供视觉及装饰效果，缺乏创意并存在上述缺陷。

技术实现思路

1、本实用新型的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，视觉吸引力强、对儿童的注意力和空间概念有益的环球电动创意摆件。

2、本实用新型解决上述问题所采用的技术方案是：该环球电动创意摆件，包括由支撑底座、支架轴座和支撑杆组成的支撑装置，其特征在于：还包括上环转叶和控制面板，上环转叶由若干个上环转叶单元组成，各上环转叶单元之间相互独立，每个上环转叶单元通过轴心安装在支架轴座上，所述上环转叶单元两侧设置有齿轮一和齿轮二，所述支架轴座上安装有链轮一，所述链轮一的两侧对称设置与齿轮一和齿轮二啮合连接的齿轮三和齿轮四；所述控制面板安装在支撑底座上，所述支撑底座内部设置有传动组件和电源组件。

3、进一步地，本实用新型：相邻两个上环转叶单元通过齿轮一与另一边的齿轮二啮合传动，且各上环转叶单元间设置有齿轮罩。

4、进一步地，本实用新型所述传动组件包括环转组件和回转组件；所述环转组件包括环转电机、长链条、转轴、短链条、链轮三、链轮四、转动轴座、转轴机座一、链轮二，所述链轮三与环转电机连接，所述链轮四与转动轴座连接，所述转动轴座与转轴机座一固定连接，所述链轮二安装在转轴上；回转组件包括回转电机、和齿轮五，所述回转电机装于传动底座，所述齿轮五安装在回转电机上。

5、进一步地，本实用新型所述支撑杆包括中轴和立柱，所述中轴和立柱通过搭扣连接为一体，所述立柱与支架轴座上的齿轮座固定连接，所述中轴位于支撑底座内部并装于传动底座。

6、进一步地，本实用新型所述电源组件包括电源传导座、齿轮六、铜圈、传导头，所述齿轮六和铜圈安装在电源传导座上，所述传导头安装在中轴上，所述齿轮六与齿轮五啮合。

7、进一步地，本实用新型还设置有过载离合器，所述过载离合器包括离合转轴、离合推杆、压簧、离合顶杆、离合开关、转轴机座二，所述离合转轴安装在转轴机座一上，所述压簧安装在转轴上，离合顶杆部分在转轴内部，一端接近离合推杆，另一端接近离合开关，所述转轴安装于转轴机座二上，并与离合转轴连接。

8、进一步地，本实用新型还设置有和射灯，所述射灯安装在支撑底座上。

9、本实用新型与现有技术相比，具有以下优点和效果：外观设计新奇，合理的台式结构设计，通过不同颜色的支撑底座和不一样的上环转叶组合，具有极高的观赏价值；可帮助儿童提升注意力，激发好奇心与探究欲，理解空间概念等知识。

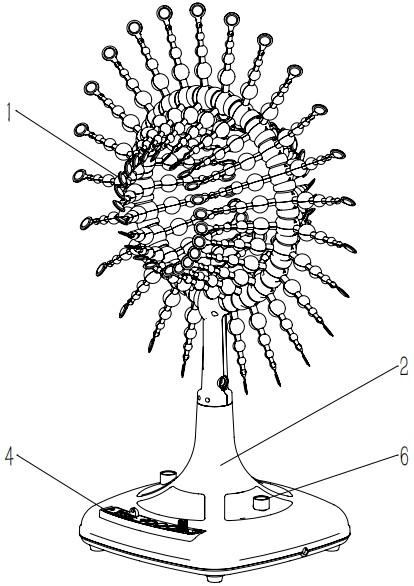

1.一种环球电动创意摆件，包括由支撑底座、支架轴座和支撑杆组成的支撑装置，其特征在于：还包括上环转叶（1）和控制面板（4），所述上环转叶（1）由若干个上环转叶单元（11）组成，各上环转叶单元（11）之间相互独立，每个上环转叶单元（11）通过轴心（12）安装在支架轴座（22）上，所述上环转叶单元（11）两侧设置有齿轮一（13）和齿轮二（14），所述支架轴座（22）上还安装有链轮一（221），所述链轮一（221）的两侧对称设置与齿轮一（13）和齿轮二（14）啮合连接的齿轮三（222）和齿轮四（223），所述控制面板（4）安装在支撑底座（21）上，所述支撑底座（21）内部设置有传动组件（3）和电源组件（5）。

2.根据权利要求1所述的环球电动创意摆件，其特征在于：相邻两个上环转叶单元（11）通过齿轮一（13）与另一边的齿轮二（14）啮合传动，且各上环转叶单元（11）间设置有齿轮罩（15）。

3.根据权利要求1或2所述的环球电动创意摆件，其特征在于：所述传动组件（3）包括环转组件（31）和回转组件（32）；所述环转组件（31）包括环转电机（311）、长链条（312）、转轴（313）、短链条（314）、链轮三（315）、链轮四（316）、转动轴座（317）、转轴机座一（318）和链轮二（319），所述链轮三（315）与环转电机（311）连接，所述链轮四（316）装于转动轴座（317），所述转动轴座（317）与转轴机座一（318）固定连接，所述链轮二（319）安装在转轴（313）上；回转组件（32）包括回转电机（321）、和齿轮五（323），所述回转电机（321）装于传动底座（322），所述齿轮五（323）安装在回转电机（321）上。

4.根据权利要求1或2所述的环球电动创意摆件，其特征在于：所述支撑杆（23）包括中轴（231）和立柱（232），所述中轴（231）和立柱（232）通过搭扣连接为一体，所述立柱（232）与支架轴座（22）上的齿轮座（224）固定连接，所述中轴（231）位于支撑底座（21）内部并装于传动底座（322）。

5.根据权利要求1或2所述的环球电动创意摆件，其特征在于：所述电源组件（5）包括电源传导座（51）、齿轮六（52）、铜圈（53）和传导头（54），所述齿轮六（52）和铜圈（53）安装在电源传导座（51）上，所述传导头（54）安装在中轴（231）上，所述齿轮六（52）与齿轮五（323）啮合。

6.根据权利要求1或2所述的环球电动创意摆件，其特征在于：还设置有过载离合器（7），所述过载离合器（7）包括离合转轴（71）、离合推杆（72）、压簧（73）、离合顶杆（74）、离合开关（75）、转轴机座二（76），所述离合转轴（71）安装在转轴机座一（318）上，所述压簧（73）安装在转轴（313）上，离合顶杆（74）部分在转轴（313）内部，一端接近离合推杆（72），另一端接近离合开关（75），所述转轴（313）安装于转轴机座二（76）上，并与离合转轴（71）连接。

7.根据权利要求1或2所述的环球电动创意摆件，其特征在于：还设置有和射灯（6），所述射灯（6）安装在支撑底座（21）上。
