一种卷纸轴刺花的加工模具的制作方法

本技术涉及打印机部件加工，特别指一种卷纸轴刺花的加工模具。

背景技术：

1、随着科技的不断进步与人们生活品质的日益提升，手持彩色打印机作为一种便捷、高效的打印设备，在众多领域得到了广泛应用。它凭借小巧便携的外观设计，打破了传统打印机在空间使用上的限制，使得用户能够在各种场合，如户外活动、现场办公、创意设计展示等场景中，随时随地进行彩色打印操作，满足了人们对于即时、个性化打印的迫切需求。

2、卷纸轴作为手持彩色打印机的重要组成部分，承担着承载和输送打印纸张的关键任务。在打印过程中，卷纸轴需要精准、稳定地带动纸张按照预定的路径和速度移动，确保纸张能够顺利通过打印头，实现高质量的彩色打印输出。其性能的优劣直接影响到打印过程的流畅性、打印质量以及打印机的整体可靠性。

3、由于手持彩色打印机所使用的纸张类型多样，部分彩色打印纸张相对较厚，在实际打印过程中，现有的卷纸轴与纸张之间的摩擦力分布不均匀，容易出现纸张输送不顺畅的情况，从而影响打印效果，降低用户的使用体验。

技术实现思路

1、本实用新型的目的在于提供一种卷纸轴刺花的加工模具，利用该模具加工出来的卷纸轴能够有效增加与纸张之间的摩擦力，确保打印过程的顺利进行，提高打印效果。

2、为达成上述目的，本实用新型的解决方案为：

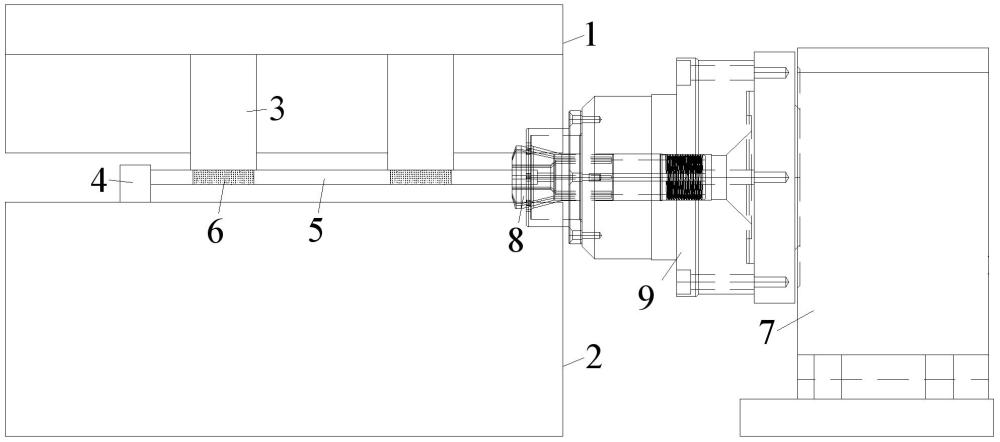

3、一种卷纸轴刺花的加工模具，包括上模座、压头和下模座；

4、压头设置在上模座上，压头下端设有若干尖刺部，下模座设有定位块，卷纸轴以可绕自身轴线转动的方式水平放置在定位块上并与压头的位置对应，以在合模时通过上模座带动压头的尖刺部抵靠在卷纸轴上压出局部刺花，并通过重复合模和开模动作配合卷纸轴绕自身轴线转动，使得卷纸轴外周形成连续的全局刺花。

5、优选方案，所述尖刺部的形状呈三棱锥形，所述尖刺部的数量为多个，多个尖刺部交错排列并朝向不同的方向。

6、优选方案，所述压头的数量为两个，两个压头的位置分别与卷纸轴的两端对应。

7、优选方案，还包括驱动机构和旋转夹头，驱动机构设置在下模座一侧，驱动机构的输出端水平设置，旋转夹头设置在驱动机构的输出端，用于夹取卷纸轴一端并带动卷纸轴绕自身轴线转动。

8、优选方案，还包括分度盘和控制单元，分度盘设置在驱动机构的输出端，旋转夹头设置在分度盘上，控制单元与驱动机构通信连接。

9、优选方案，所述驱动机构为伺服电机。

10、采用上述方案后，本实用新型的有益效果在于：

11、本实用新型将压头设置在上模座上，压头下端设有若干尖刺部，下模座设有定位块，卷纸轴以可绕自身轴线转动的方式水平放置在定位块上并与压头的位置对应，当模具合模时，上模座带动压头的尖刺部抵靠在卷纸轴上压出局部刺花，通过重复合模和开模动作配合卷纸轴绕自身轴线转动，即可在卷纸轴外周形成连续的全局刺花，大大增加了卷纸轴与纸张之间的摩擦力和抓附力，卷纸轴能够更稳定地带动纸张移动，有效避免了纸张在输送过程中出现卡顿打滑等现象，确保打印过程的流畅性，提高打印效果。

1.一种卷纸轴刺花的加工模具，其特征在于：包括上模座、压头和下模座；

2.如权利要求1所述的一种卷纸轴刺花的加工模具，其特征在于：所述尖刺部的形状呈三棱锥形，所述尖刺部的数量为多个，多个尖刺部交错排列并朝向不同的方向。

3.如权利要求1所述的一种卷纸轴刺花的加工模具，其特征在于：所述压头的数量为两个，两个压头的位置分别与卷纸轴的两端对应。

4.如权利要求1所述的一种卷纸轴刺花的加工模具，其特征在于：还包括驱动机构和旋转夹头，驱动机构设置在下模座一侧，驱动机构的输出端水平设置，旋转夹头设置在驱动机构的输出端，用于夹取卷纸轴一端并带动卷纸轴绕自身轴线转动。

5.如权利要求4所述的一种卷纸轴刺花的加工模具，其特征在于：还包括分度盘和控制单元，分度盘设置在驱动机构的输出端，旋转夹头设置在分度盘上，控制单元与驱动机构通信连接。

6.如权利要求4所述的一种卷纸轴刺花的加工模具，其特征在于：所述驱动机构为伺服电机。
