一种纸雕灯冰箱贴相框和纸雕灯冰箱贴的制作方法

本技术涉及冰箱贴，尤其涉及一种纸雕灯冰箱贴相框和纸雕灯冰箱贴。

背景技术：

1、人们在日常生活中通常喜欢用冰箱贴装饰冰箱或者记录一些重要事项，随着时代的发展，结构单一的冰箱贴无法满足人们的使用需求。

2、目前市面上有一些纸雕灯冰箱贴，形状通常是圆形或方圆形，开关设置在侧面，操作时开关方向不好找，操作不方便；而且，由于在侧面设置开关，冰箱贴整体厚度无法做的比较薄。

技术实现思路

1、为了解决现有纸雕灯冰箱贴操作不方便的问题，本实用新型提供了一种纸雕灯冰箱贴相框和纸雕灯冰箱贴。本实用新型的纸雕灯冰箱贴的开关设置在背面，便于操作，同时冰箱贴的厚度不受限制。

2、为了实现上述目的，本实用新型采用以下技术方案：

3、本实用新型提供了一种纸雕灯冰箱贴相框，其包括：

4、底座，所述底座上设置有第一通孔和第二通孔，所述第一通孔的轴向和所述第二通孔的轴向平行，所述第一通孔用于设置开关按钮；

5、顶盖，所述顶盖盖合在所述底座上，所述底座和所述顶盖围合形成内部空腔，所述顶盖上设置有显示窗口；

6、磁铁支架，所述磁铁支架为一端开放一端封闭的套筒，所述套筒的开放端设置有凸缘，所述套筒设置在所述第二通孔中，且所述套筒能够沿着所述第二通孔的轴向移动，所述凸缘的外径大于所述第二通孔的直径；

7、限位件，所述限位件设置在所述底座上，所述限位件用于限制所述磁铁支架在所述第二通孔中朝所述凸缘的方向的移动距离；

8、所述磁铁支架沿着所述第二通孔的轴向的可活动距离大于所述开关按钮进行按压操作时的高度变化距离。

9、进一步的，在本实用新型的一些方案中，所述限位件包括第一连接件和第二连接件，所述第一连接件的底部与所述底座连接，所述第一连接件的顶部设置有连接孔；所述第二连接件为t型柱，所述t型柱的腹部与所述连接孔连接，所述t型柱的翼缘部至少部分能够遮挡所述凸缘，使得所述t型柱的翼缘部能够卡住所述磁铁支架。

10、更进一步的，在本实用新型的一些方案中，所述第一连接件为中空柱，所述第二连接件为螺钉，所述螺钉与所述中空柱通过螺纹连接，所述螺钉的螺帽形成所述t型柱的翼缘部。

11、进一步的，在本实用新型的一些方案中，所述底座为一板件，所述顶盖包括框体，所述框体的两端开放，其中一个开放端上形成有朝向所述框体的框内的边沿，所述边沿围绕形成所述显示窗口，所述框体的另一个开放端的开口与所述板件的轮廓匹配，所述框体与所述板件围合形成所述内部空腔，所述内部空腔的四周设置有支撑卡接组件，所述支撑卡接组件用于支撑且夹持纸雕。

12、更进一步的，在本实用新型的一些方案中，所述支撑卡接组件包括上支撑卡接件和下支撑卡接件，沿所述边沿的周向设置有多个长短不一的所述上支撑卡接件，沿所述板件的周向设置有多个长短不一的所述下支撑卡接件，所述上支撑卡接件与所述下支撑卡接件的位置一一对应，且每个位置对应的所述上支撑卡接件和所述下支撑卡接件的高度之和相等。

13、进一步的，在本实用新型的一些方案中，所述框体的侧部设置有充电插口。

14、进一步的，在本实用新型的一些方案中，所述底座上还设置有用于连接电路板的安装柱。

15、进一步的，在本实用新型的一些方案中，所述底座上设置有连接柱，所述连接柱上设置有螺纹孔，所述顶盖上设置有安装孔，所述螺纹孔的轴线与所述安装孔的轴线重合，所述螺纹孔和所述安装孔中设置有螺钉。

16、本实用新型还提供了一种纸雕灯冰箱贴，其包括：

17、冰箱贴相框，所述冰箱贴相框为前述纸雕灯冰箱贴相框，所述磁铁支架的套筒内设置有磁铁；

18、透明面板，所述透明面板设置在所述显示窗口上；

19、纸雕，所述纸雕设置在所述内部空腔中，并通过所述显示窗口显示；

20、灯，所述灯设置在所述内部空腔中且位于所述冰箱贴相框的侧部；

21、电路板，所述电路板设置在所述内部空腔中，所述电路板与所述灯连接，控制所述灯的开和关；

22、开关按钮，所述开关按钮设置在所述第一通孔中，且所述开关按钮能够沿着所述第一通孔的轴向活动，所述开关按钮还与所述电路板连接。

23、进一步的，在本实用新型的一些方案中，所述灯为灯带或者灯珠。

24、进一步的，在本实用新型的一些方案中，当设置有前述支撑卡接组件时，多层所述纸雕沿所述底座至所述顶盖依次层叠设置，每层所述纸雕夹持在所述上支撑卡接件与所述下支撑卡接件之间。

25、本实用新型的积极进步效果在于：

26、本实用新型的纸雕灯冰箱贴的开关设置在背面，开关按钮具体可设置在中间位置或者其他便于识别的位置，便于操作，也更美观；同时开关按钮设置在背面使得冰箱贴的厚度不受限制，增加了冰箱贴的形状类型范围。

1.一种纸雕灯冰箱贴相框，其特征在于，其包括：

2.如权利要求1所述的纸雕灯冰箱贴相框，其特征在于，所述限位件（104）包括第一连接件（1041）和第二连接件，所述第一连接件（1041）的底部与所述底座（101）连接，所述第一连接件（1041）的顶部设置有连接孔（1042）；所述第二连接件为t型柱，所述t型柱的腹部与所述连接孔（1042）连接，所述t型柱的翼缘部至少部分能够遮挡所述凸缘（1031），使得所述t型柱的翼缘部能够卡住所述磁铁支架（103）。

3.如权利要求2所述的纸雕灯冰箱贴相框，其特征在于，所述第一连接件（1041）为中空柱，所述第二连接件为螺钉，所述螺钉与所述中空柱通过螺纹连接，所述螺钉的螺帽形成所述t型柱的翼缘部。

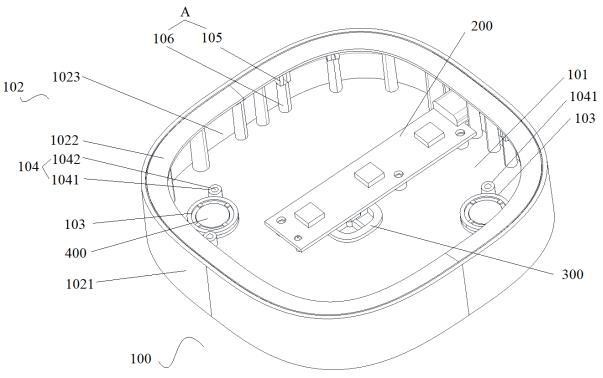

4.如权利要求1所述的纸雕灯冰箱贴相框，其特征在于，所述底座（101）为一板件，所述顶盖（102）包括框体（1021），所述框体（1021）的两端开放，其中一个开放端上形成有朝向所述框体（1021）的框内的边沿（1022），所述边沿（1022）围绕形成所述显示窗口（1023），所述框体（1021）的另一个开放端的开口与所述板件的轮廓匹配，所述框体（1021）与所述板件围合形成所述内部空腔，所述内部空腔的四周设置有支撑卡接组件（a），所述支撑卡接组件（a）用于支撑且夹持纸雕。

5.如权利要求4所述的纸雕灯冰箱贴相框，其特征在于，所述支撑卡接组件（a）包括上支撑卡接件（105）和下支撑卡接件（106），沿所述边沿（1022）的周向设置有多个长短不一的所述上支撑卡接件（105），沿所述板件的周向设置有多个长短不一的所述下支撑卡接件（106），所述上支撑卡接件（105）与所述下支撑卡接件（106）的位置一一对应，且每个位置对应的所述上支撑卡接件（105）和所述下支撑卡接件（106）的高度之和相等。

6.如权利要求4所述的纸雕灯冰箱贴相框，其特征在于，所述框体（1021）的侧部设置有充电插口（1024）。

7.如权利要求1所述的纸雕灯冰箱贴相框，其特征在于，所述底座（101）上还设置有用于连接电路板（200）的安装柱（107）。

8.如权利要求1所述的纸雕灯冰箱贴相框，其特征在于，所述底座（101）上设置有连接柱（108），所述连接柱（108）上设置有螺纹孔，所述顶盖（102）上设置有安装孔，所述螺纹孔的轴线与所述安装孔的轴线重合，所述螺纹孔和所述安装孔中设置有螺钉。

9.一种纸雕灯冰箱贴，其特征在于，其包括：

10.根据权利要求9所述的纸雕灯冰箱贴，其特征在于，所述灯为灯带或者灯珠；
