一种防滑复刻原石瓷砖的压印装置的制作方法

本技术涉及瓷砖压印装置，特别是一种防滑复刻原石瓷砖的压印装置。

背景技术：

1、随着生活水平的提高，人们在追求舒适度的同时还会存在一定的审美需求，这就导致复刻原石瓷砖的出现，复刻原石瓷砖即采用特定的工艺生产的仿制天然原石纹理的瓷砖。复刻原石瓷砖的发色釉料层普遍采用钾长石、白云石、刚玉、氧化锌、水洗高岭土、碳酸钡、熔块和晶须等材料制成，耐火性强、防冻性强、表面硬度高和防滑性能优异。进一步的，在复刻原石瓷砖具有防滑性等特点的同时，为了确保其满足客户的使用需求，还需要使用印花装置对复刻原石印染相应的图案，使其具有符合要求的原石纹理，现有的印花装置在长时间压印后，其继续工作不仅容易产生气泡，还会出现压印不全面的现象，对此，本申请特提出一种防滑复刻原石瓷砖的压印装置。

技术实现思路

1、针对上述情况，为克服现有技术之缺陷，本实用新型提供了一种防滑复刻原石瓷砖的压印装置，其解决的问题技术方案是，包括底板，其特征在于，所述底板上安装有两组呈前后对称布置的支撑组件，两组所述支撑组件上端固定连接有操作台，所述操作台上沿固定连接有围挡，所述底板上端左侧固定连接有支撑架，所述支撑架固定连接有液压杆，所述液压杆的伸缩端固定连接有压板，所述压板下端固定连接有橡胶印板；

2、各组所述支撑组件均包括与底板固定连接的下支柱，所述下支柱同轴开设有圆柱槽，所述圆柱槽内壁开设有两关于其轴线对称布置的导向槽，所述圆柱槽同轴滑动连接有上支柱，所述上支柱上端与操作台固定连接，所述上支柱下侧固定连接有两与导向槽一一对应且滑动连接的导向块，所述下支柱底部与圆柱槽底部分别同轴固定连接有支撑弹簧的两端，所述下支柱上端拆卸连接有用于限制导向块的挡圈。

3、作为优选，所述操作台上端固定连接有橡胶衬板。

4、作为优选，所述下支柱上端开设有螺纹部，所述挡圈内部开设有螺纹部配合的内螺纹。

5、本实用新型的有益效果是：

6、本申请在使用时，在橡胶印板上涂上相应的印染材料后，将需要压印纹理的复刻原石瓷砖置于操作台上橡胶印板的下方，之后启动液压杆伸长到最大行程，液压杆伸长到最大行程的过程中，橡胶印板将随之向下压在复刻原石瓷砖的上端，进而对复刻原石的上端进行压印，随着液压杆的继续伸长，橡胶印板将压迫复刻原石瓷砖连同操作台一起沿支撑组件向下移动，进而确保压印程度和时间，避免产生气泡或者压印不全面，本申请结构简单，使用方便，实用性强。

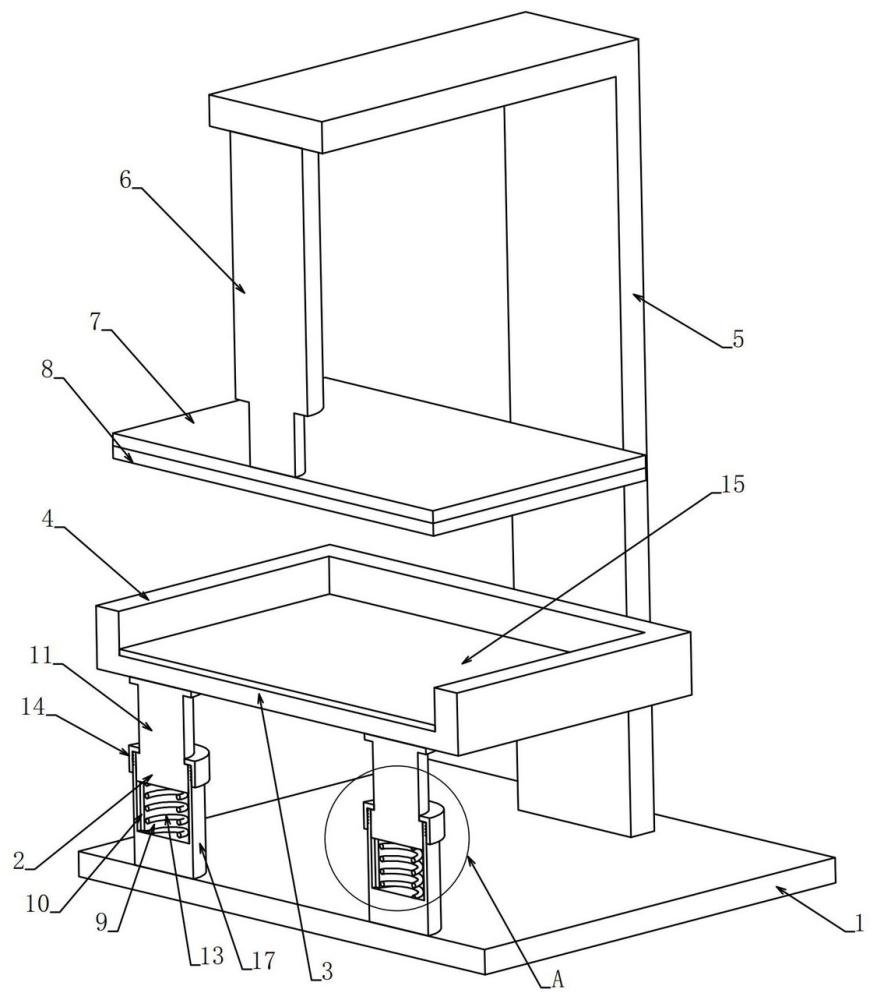

1.一种防滑复刻原石瓷砖的压印装置，包括底板（1），其特征在于，所述底板（1）上安装有两组呈前后对称布置的支撑组件（2），两组所述支撑组件（2）上端固定连接有操作台（3），所述操作台（3）上沿固定连接有围挡（4），所述底板（1）上端左侧固定连接有支撑架（5），所述支撑架（5）固定连接有液压杆（6），所述液压杆（6）的伸缩端固定连接有压板（7），所述压板（7）下端固定连接有橡胶印板（8）；

2.根据权利要求1所述一种防滑复刻原石瓷砖的压印装置，其特征在于，所述操作台（3）上端固定连接有橡胶衬板（15）。

3.根据权利要求1所述一种防滑复刻原石瓷砖的压印装置，其特征在于，所述下支柱（17）上端开设有螺纹部（16），所述挡圈（14）内部开设有螺纹部（16）配合的内螺纹。
