一种制图画具套装盒

本技术涉及制图画具收纳，具体为一种制图画具套装盒。

背景技术：

1、在制图、美术创作、工程绘图等相关领域，制图画具套装盒是从业者和学习者必备的工具收纳载体，其主要作用是对多种制图画具进行集中收纳和携带，方便用户在不同场景下取用工具。

2、目前，市场上现有的制图画具套装盒普遍存在功能单一的问题，其核心功能仅局限于工具收纳，仅能实现对各类制图画具的存放，避免工具散落丢失，但不具备绘图作业所需的画板功能。用户在进行实地测绘、户外创作、课堂绘图等场景下使用时，除了携带制图画具套装盒外，还需额外携带独立的画板、调色盘、颜料盒，不仅增加了携带负担，占用更多收纳空间，还可能出现画板与套装盒分离导致的携带不便、工具遗漏等问题，影响绘图效率和使用体验。

3、同时，现有制图画具套装盒的内部收纳结构多为固定分隔设计，对于画笔等细长型工具的收纳缺乏灵活性，往往只能随意堆叠，容易造成画笔磨损、笔尖损坏，且取用时分拣不便；各类工具的分区收纳合理性不足，难以实现有序摆放，降低了工具取用的便捷性。此外，传统独立画板的角度多为固定设置，无法根据用户的绘图姿势、使用场景进行灵活调节，长期使用易导致用户疲劳，影响绘图舒适度和作品质量。为此，我们提出了一种制图画具套装盒，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种制图画具套装盒，以解决上述背景技术提出现有制图画具套装盒仅能收纳工具，需额外携带画板、调色盘等配件，携带不便且易遗漏；内部固定分隔收纳灵活性差，工具易损、取用不便，影响绘图体验的问题。

2、本实用新型提供如下技术方案：

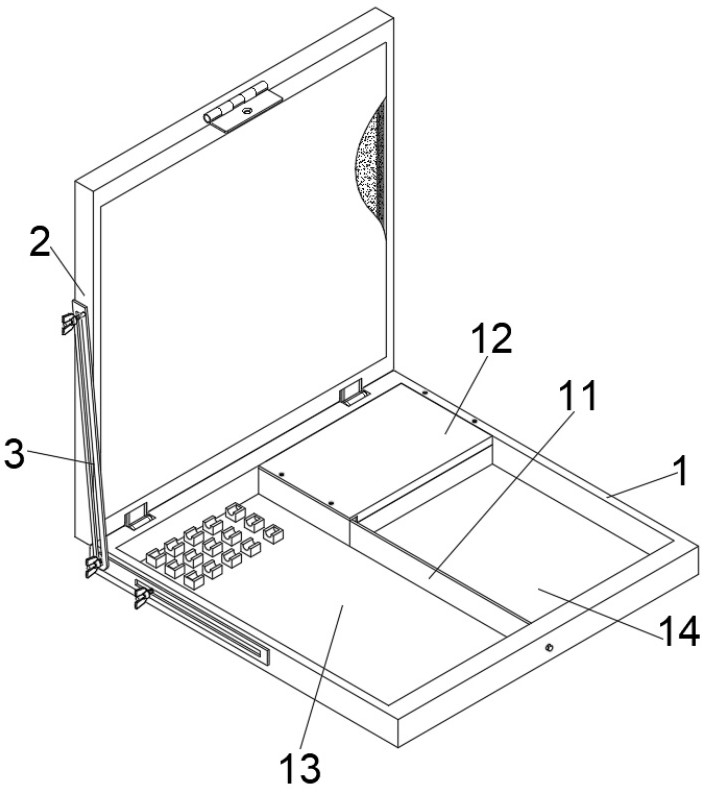

3、一种制图画具套装盒，包括套装盒体以及与盒体通过合页铰接的盒盖，所述盒盖与盒体外壁通过角度调节件连接，所述盒体内通过分隔板划分有颜料区、画笔工具区和辅助工具区；

4、所述颜料区内分布设有色彩颜料盒，位于所述色彩颜料盒顶部所述盒体内设有调色盖板，所述调色盖板底部设有限位框，所述限位框内设有第一磁吸板，所述第一磁吸板上磁吸有多个用于对绘图基础量具进行限位放置的量具限位件，所述量具限位件呈l字形结构，通过量具限位件用于对绘图基础量具顶角处进行限位。

5、优选的，所述盒盖包括与盒体结构相适配的矩形防护框，所述防护框靠近盒盖一侧外壁设有绘画板，所述防护框内为画纸存放区，所述防护框远离所述绘画板一侧通过合页转动连接有密封盖。

6、优选的，所述角度调节件包括与盒体一侧外壁相平行的第一固定架，所述第一固定架内平行开设有第一滑槽，所述第一固定架的第一滑槽内贯穿有与盒体外壁连接的第一固定蝶形螺栓，所述防护框外壁设有第二固定架，所述第二固定架内平行开设有第二滑槽，所述第二固定架远离第一固定架一端的第一固定架内通过第二固定蝶形螺栓贯穿与防护框连接，所述第二固定架另一端的第二滑槽内通过第三固定蝶形螺栓与第一固定架转动连接。

7、优选的，所述画笔工具区内底部设有第二磁吸板，所述第二磁吸板上磁吸有多个用于对画笔进行限位放置的画笔限位件，所述画笔限位件包括中部限位件和端部限位件，所述中部限位件和端部限位件上均开设有画笔置入限位槽。

8、优选的，所述限位框一侧开设有与盒体边缘顶部卡合的卡合槽，所述卡合槽内贯通开设有用于对调色盖板进行固定的第一固定螺孔，所述色彩颜料盒一侧的所述盒体边缘顶部贯通开设有与盒体边缘顶部位置相对应的第二固定螺孔，所述第一固定螺孔内通过蝶形螺栓与第二固定螺孔连接，所述限位框内设有蝶形螺栓收纳盒。

9、优选的，所述盒盖远离合页一侧的外壁上设有与盒体锁合的合页锁。

10、本实用新型具备以下有益效果：

11、1.本申请通过盒盖与盒体铰接+角度调节件连接的设计，使盒盖直接具备画板功能，盒盖的防护框内设有绘画板，展开后即可作为绘图作业面，无需额外携带独立画板；同时盒盖内的画纸存放区可同步收纳画纸，搭配盒体内的颜料区、画笔工具区，实现画板、画纸、颜料、工具的一体化携带，彻底解决现有产品需多件物品分离携带的问题，尤其适配实地测绘、户外创作、课堂绘图等移动场景，大幅减轻用户携带负担。

12、2.传统独立画板角度固定，易导致用户疲劳，而本申请的角度调节件通过第一固定架、第二固定架的滑槽配合，可灵活调整盒盖的倾斜角度，松开第一固定蝶形螺栓、第三固定蝶形螺栓，即可沿第一滑槽、第二滑槽滑动或转动盒盖，调整至适配坐姿、站姿等不同绘图姿势的角度后，拧紧螺栓即可固定。该设计能根据用户习惯与场景需求优化绘图角度，避免长期固定姿势导致的颈部、手臂疲劳，同时减少因角度不适造成的线条偏差，间接提升绘图作品质量。

13、3.盒体内通过分隔板明确划分颜料区、画笔工具区、辅助工具区，实现颜料－画笔－辅助工具的分类存放，避免不同类型工具混杂；通过磁吸板配合限位件适配多样工具收纳需求，同时取用时分拣清晰，无需逐一翻找，提升使用效率。

1.一种制图画具套装盒，包括套装盒体（1）以及与盒体（1）通过合页铰接的盒盖（2），其特征在于：所述盒盖（2）与盒体（1）外壁通过角度调节件（3）连接，所述盒体（1）内通过分隔板（11）划分有颜料区（12）、画笔工具区（13）和辅助工具区（14）；

2.根据权利要求1所述的一种制图画具套装盒，其特征在于：所述盒盖（2）包括与盒体（1）结构相适配的矩形防护框（21），所述防护框（21）靠近盒盖（2）一侧外壁设有绘画板（22），所述防护框（21）内为画纸存放区（23），所述防护框（21）远离所述绘画板（22）一侧通过合页转动连接有密封盖（24）。

3.根据权利要求2所述的一种制图画具套装盒，其特征在于：所述角度调节件（3）包括与盒体（1）一侧外壁相平行的第一固定架（31），所述第一固定架（31）内平行开设有第一滑槽（311），所述第一固定架（31）的第一滑槽（311）内贯穿有与盒体（1）外壁连接的第一固定蝶形螺栓（312），所述防护框（21）外壁设有第二固定架（32），所述第二固定架（32）内平行开设有第二滑槽（321），所述第二固定架（32）远离第一固定架（31）一端的第一固定架（31）内通过第二固定蝶形螺栓（322）贯穿与防护框（21）连接，所述第二固定架（32）另一端的第二滑槽（321）内通过第三固定蝶形螺栓（323）与第一固定架（31）转动连接。

4.根据权利要求1所述的一种制图画具套装盒，其特征在于：所述画笔工具区（13）内底部设有第二磁吸板（131），所述第二磁吸板（131）上磁吸有多个用于对画笔进行限位放置的画笔限位件（132），所述画笔限位件（132）包括有中部限位件和端部限位件，所述中部限位件和端部限位件上均开设有画笔置入限位槽（133）。

5.根据权利要求1所述的一种制图画具套装盒，其特征在于：所述限位框（123）一侧开设有与盒体（1）边缘顶部卡合的卡合槽（126），所述卡合槽（126）内贯通开设有用于对调色盖板（122）进行固定的第一固定螺孔（127），所述色彩颜料盒（121）一侧的所述盒体（1）边缘顶部贯通开设有与盒体（1）边缘顶部位置相对应的第二固定螺孔（128），所述第一固定螺孔（127）内通过蝶形螺栓与第二固定螺孔（128）连接，所述限位框（123）内设有蝶形螺栓收纳盒（129）。

6.根据权利要求1所述的一种制图画具套装盒，其特征在于：所述盒盖（2）远离合页一侧的外壁上设有与盒体（1）锁合的合页锁。
