一种陶瓷珐琅掐金丝制备工艺的制作方法

本申请涉及掐丝珐琅制作领域，具体而言，涉及一种陶瓷珐琅掐金丝制备工艺。

背景技术：

1、随着人民生活水平的不断提高，物质生活的丰富，人们对于装饰艺术品的品质要求越来越高，要求美观的同时还要环保健康，尤其是书画，书画是最显品味的，好的书画作品体现主人的艺术鉴赏能力，掐丝珐琅画是一种传统工艺美术品，利用金银或氧化铝等金属丝在木板、塑板等平板媒介上镶嵌出各种图型，用彩砂等原料点蓝着色，最后将画面做抛光处理得到的，其画面清晰、色彩丰富艳丽，粒粒彩砂晶莹剔透，闪闪发光。既有工笔画的精巧细致，又有油画的实景质感，也有水彩画的空灵透明。主要有绘画、掐丝、着色、上漆、装框等多道工序，每道工序都由手工完成，掐丝珐琅有着五彩斑斓、华丽夺目的魅力，由于其在明代景泰年间获得了史无前例的发展，而掐丝珐琅亦称景泰蓝，是一种将各种颜色的珐琅附在铜胎或是紫铜胎上，烧制而成的瑰丽多彩的名贵艺术品，而现有的掐丝珐琅工艺是在铜胎、紫铜胎或是银胎上进行，使得其制作工艺范围受限，而陶瓷是现代社会中常使用的工艺品材料，然而对于掐丝珐琅在陶瓷工艺制品上的应用受限，为此我们提出了一种陶瓷珐琅掐金丝制备工艺。

技术实现思路

1、为了弥补以上不足，本申请提供了一种陶瓷珐琅掐金丝制备工艺，旨在改善掐丝珐琅在陶瓷工艺制品上应用难的问题。

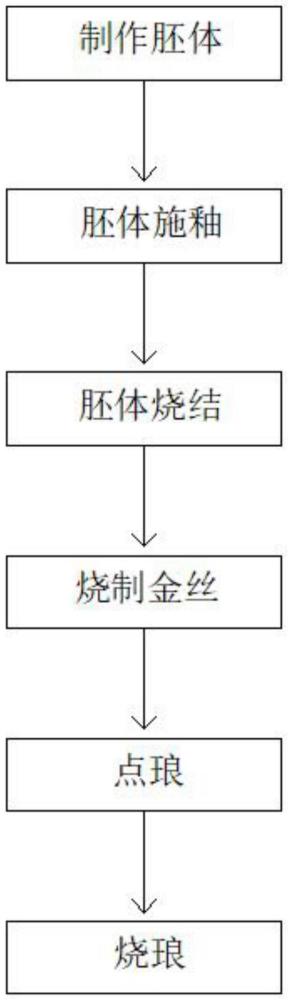

2、本申请实施例提供了一种陶瓷珐琅掐金丝制备工艺，包括以下步骤：

3、s1、制作胚体，将淘练好的瓷泥放置在转盘中心，经过手工拉坯制成陶瓷胚体，对拉坯完成的陶瓷胚体进行修整后；

4、s2、胚体施釉，陶瓷胎体制作完成后表面施透明釉水并放入窑炉烧制；

5、s3、胚体烧结，将施釉后的陶瓷胚体放入窑炉烧制至1270-1330度，成品出窑；

6、s4、烧制金丝，烧结后的胚体上根据所需要图形在胚体表面施烧结釉并将金丝固定在烧结釉表面，放入窑炉中烧结金丝；

7、s5、点琅，烧结后的金丝图案的金丝之间形成珐琅釉料填充区域，之后进行珐琅釉料的调制，将调制完成的珐琅釉料填充在珐琅釉料填充区域内，以完成陶瓷的掐丝珐琅制作工艺；

8、s6、烧琅，进行第三次烧琅过程，使珐琅釉料以及金丝图案与陶瓷胚体烧结，以完成掐丝珐琅与陶瓷胚体结合的工艺，成品出窑。

9、在一种具体的实施方案中，在所述步骤s1中，需要先制作瓷泥，其中首先进行练泥，将成块的瓷土进行粉碎，再利用水碓舂打成粉状淘洗，经过反复捶打后制作成瓷泥，反复捶打瓷泥可排出瓷泥内部气泡，瓷泥在拉坯形成陶瓷胚体后，再对陶瓷胚体进行印坯处理，将半干的陶瓷胚体置于模具上，拍打按压，使其胚体内部周正均匀后，即可脱模。

10、在一种具体的实施方案中，在所述步骤s1中，将制作好的陶瓷胚体进行修坯处理，将其外形修刮整齐和匀称，修好的陶瓷胚体进行捺水处理，洗去陶瓷胚体上的尘土，将所述陶瓷胚体放置在转盘上，所述陶瓷胚体转动过程中，经过刮刀修刮陶瓷胚体的外表面。

11、在一种具体的实施方案中，在所述步骤s4中，将烧制好的陶瓷胎体制品上设置掐丝图案，沿着掐丝图案的线条涂抹烧结胶体，从而将金丝沿着烧结胶体粘接在陶瓷胚体的表面，形成金丝图案后放入窑炉烧结。

12、在一种具体的实施方案中，在所述步骤s4中，设计陶瓷胚体掐丝图案，经过绘制笔将图案绘制在图纸上，将图纸贴合在所述陶瓷胚体表面，手工描绘图纸上的掐丝图案，将掐丝图案描绘至陶瓷胚体上。

13、在一种具体的实施方案中，在所述步骤s4中，设计陶瓷胚体掐丝图案，通过软件绘制陶瓷胚体图案，绘制完成后，将所述陶瓷胚体图案打印在所述陶瓷胚体上。

14、在一种具体的实施方案中，在所述步骤s4中，将粘接金丝的陶瓷胚体放入窑炉烧结，烧成温度在960-1010摄氏度烧成后取出晾至室温。

15、在一种具体的实施方案中，在所述步骤s5中，对所述金丝图案进行釉料填充，先进行釉料的调制，将调沙胶和彩沙进行调和，且调和比例为1:2，完成各类颜色的调和，再进行所述金丝图案上色处理，经过小铲刀将彩沙填涂在所述金丝图案相应区域。

16、在一种具体的实施方案中，在所述步骤s6中，在所述金丝图案中釉料填充完成后，则进行烧琅过程，使珐琅釉料以及金丝图案与所述陶瓷烧结，将上釉后的陶瓷放入电炉内进行渐进加热，且烧制温度在800℃-900℃之间，烧制时间为120分钟，烧制完成后，可将珐琅陶瓷取出。

17、在一种具体的实施方案中，在所述步骤s5中，珐琅陶瓷烧结完成后，在所述步骤s6中，珐琅陶瓷烧结完成后，对陶瓷胎体进行打磨处理，将所有釉料打磨平整，使陶瓷胎体表面光滑匀亮，其中珐琅陶瓷打磨过程分为粗打磨、细打磨，具体为：

18、粗打磨：使用粗砂纸或油石对珐琅表面进行初步的磨平处理；

19、细打磨：然后换成细砂纸或更高目数的油石，如320目、600目、1000目、1500目、3000目等，逐步去除局部发黑及不平之处，使金线亮起来。

20、本申请的有益效果：通过在陶瓷工艺制品上设置掐丝图案，沿着掐丝图案的线条涂抹烧结胶体，从而将金丝沿着烧结胶体粘接在陶瓷胚体的表面，以形成金丝图案，同时金丝图案的金丝之间形成珐琅釉料填充区域，之后进行珐琅釉料的调制，将调制完成的珐琅釉料填充在珐琅釉料填充区域内，以完成陶瓷的掐丝珐琅制作工艺，然后进行烧琅过程，使珐琅釉料以及金丝图案与陶瓷胚体烧结，以完成掐丝珐琅与陶瓷胚体结合的工艺，从而实现打破传统掐丝珐琅制作工艺，使珐琅掐丝陶瓷装饰性更强，更为优美，实用性高。

1.一种陶瓷珐琅掐金丝制备工艺，其特征在于，包括以下步骤：

2.根据权利要求1所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s1中，需要先制作瓷泥，其中首先进行练泥，将成块的瓷土进行粉碎，再利用水碓舂打成粉状淘洗，经过反复捶打后制作成瓷泥，反复捶打瓷泥可排出瓷泥内部气泡，瓷泥在拉坯形成陶瓷胚体后，再对陶瓷胚体进行印坯处理，将半干的陶瓷胚体置于模具上，拍打按压，使其胚体内部周正均匀后，即可脱模。

3.根据权利要求2所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s1中，将制作好的陶瓷胚体进行修坯处理，将其外形修刮整齐和匀称，修好的陶瓷胚体进行捺水处理，洗去陶瓷胚体上的尘土，将所述陶瓷胚体放置在转盘上，所述陶瓷胚体转动过程中，经过刮刀修刮陶瓷胚体的外表面。

4.根据权利要求3所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s4中，将烧制好的陶瓷胎体制品上设置掐丝图案，沿着掐丝图案的线条涂抹烧结胶体，从而将金丝沿着烧结胶体粘接在陶瓷胚体的表面，形成金丝图案后放入窑炉烧结。

5.根据权利要求4所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s4中，设计陶瓷胚体掐丝图案，经过绘制笔将图案绘制在图纸上，将图纸贴合在所述陶瓷胚体表面，手工描绘图纸上的掐丝图案，将掐丝图案描绘至陶瓷胚体上。

6.根据权利要求4所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s4中，设计陶瓷胚体掐丝图案，通过软件绘制陶瓷胚体图案，绘制完成后，将所述陶瓷胚体图案打印在所述陶瓷胚体上。

7.根据权利要求5或6所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s4中，将粘接金丝的陶瓷胚体放入窑炉烧结，烧成温度在960-1010摄氏度烧成后取出晾至室温。

8.根据权利要求7所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s5中，对所述金丝图案进行釉料填充，先进行釉料的调制，将调沙胶和彩沙进行调和，且调和比例为1:2，完成各类颜色的调和，再进行所述金丝图案上色处理，经过小铲刀将彩沙填涂在所述金丝图案相应区域。

9.根据权利要求8所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s6中，在所述金丝图案中釉料填充完成后，则进行烧琅过程，使珐琅釉料以及金丝图案与所述陶瓷烧结，将上釉后的陶瓷放入电炉内进行渐进加热，且烧制温度在800℃-900℃之间，烧制时间为120分钟，烧制完成后，可将珐琅陶瓷取出。

10.根据权利要求9所述的一种陶瓷珐琅掐金丝制备工艺，其特征在于，在所述步骤s6中，珐琅陶瓷烧结完成后，对陶瓷胎体进行打磨处理，将所有釉料打磨平整，使陶瓷胎体表面光滑匀亮，其中珐琅陶瓷打磨过程分为粗打磨、细打磨，具体为：
