一种用于雕塑雕刻的转盘的制作方法

本技术涉及雕刻转盘，尤其是涉及一种用于雕塑雕刻的转盘。

背景技术：

1、当前雕塑雕刻转盘在需要调整角度时，需要人工手动推动雕塑调整角度，不能将雕塑固定在特定位置，这样在雕刻中易因外力偏移而产生雕刻问题；大部分电动转盘仅支持水平360°旋转，无法实现倾斜角度调节，导致创作者雕刻侧面、底部等区域时需频繁调整姿势，增加劳动强度且易产生视角偏差。

技术实现思路

1、本实用新型的目的是提供一种用于雕塑雕刻的转盘，可以根据雕刻需求调整转盘的角度。

2、为实现上述目的，本实用新型提供了一种用于雕塑雕刻的转盘，包括底座、支撑单元、保护外壳、角度调节单元、抓夹单元和控制面板；所述底座上分别安装有保护外壳、支撑单元、控制面板和角度调节单元；所述角度调节单元用于调节转盘角度；所述支撑单元用于支撑转盘，保持转盘稳定，所述保护外壳用于保护角度调节单元，防止角度调节单元破损；所述抓夹单元安装在所述角度调节单元上，用于固定工件；所述控制面板用于调控角度调节单元。

3、优选的，所述底座上表面安装有保护外壳，所述保护外壳包括保护壳和伸缩保护壳，所述保护壳安装在所述底座上，所述保护壳另一端安装有伸缩保护壳，所述伸缩保护壳用于配合所述角度调节单元调节转盘角度。

4、优选的，所述保护外壳内部安装有角度调节单元，所述角度调节单元包括下端固定件、十字连接件和上端固定件，所述下端固定件固定安装在所述底座中心上表面，所述下端固定件通过十字连接件与上端固定件相连接，所述十字连接件相邻两端分别固定安装有第一蜗轮与第二蜗轮。

5、优选的，所述下端固定件一侧安装有第一角度电机，所述第一角度电机输出端安装有第一蜗杆，所述第一蜗杆与所述十字连接件上的第一蜗轮啮合连接；所述上端固定件一侧安装有第二角度电机，所述第二角度电机输出端安装有第二蜗杆，所述第二蜗杆与所述十字连接件上的第二蜗轮啮合连接。

6、进一步的，通过操作控制面板启动安装在下端固定件上的第一角度电机，第一角度电机带动第一蜗杆转动，第一蜗轮固定安装在十字连接件上，通过第一蜗杆啮合带动第一蜗轮转动推动十字连接件横向转动，上端固定件随之带动转盘横向转动；通过操作面板启动安装在上端固定件上的第二角度电机，第二角度电机带动第二蜗杆转动，第二蜗轮固定安装在十字连接件安装有第一蜗轮的相邻一端，通过第二蜗杆啮合带动第二蜗轮转动推动十字连接件纵向转动，上端固定件随之带动转盘纵向移动。

7、优选的，所述上端固定件的上端下表面还固定安装有转盘电机，所述转盘电机输出端连接有转盘转轴，所述转盘转轴贯穿所述上端固定件且所述转盘转轴另一端连接有转盘，所述转盘上开设有若干滑槽。

8、进一步的，所述转盘电机、第一角度电机和第二角度电机均与控制面板电连接。

9、优选的，所述抓夹单元包括旋转件和传动杆，所述旋转件套设在转盘转轴上，所述旋转件一端固定安装有拨动杆，用于带动旋转件转动；所述旋转件末端均转动安装有传动杆，所述传动杆另一端固定安装有夹柱，所述夹柱安装在滑槽内且所述夹柱大小、数量与滑槽相匹配，所述夹柱顶端均固定安装有夹头。

10、进一步的，通过拨动拨动杆，使旋转件转动，旋转件带动传动杆移动，传动杆带动夹柱在转盘的滑槽内移动，使夹头向转盘中心收缩抓夹工件。同理，反向拨动拨动杆，使夹柱向转盘边缘移动，松开工件。

11、优选的，所述转盘设置在所述支撑单元顶部，所述支撑单元包括固定底盘、限位件和若干支撑柱，所述固定底盘安装在所述转盘与所述伸缩保护壳之间，且所述固定底盘与所述伸缩保护壳固定连接；所述固定底盘下表面固定安装有限位件，所述限位件数量与所述支撑柱相匹配。

12、优选的，所述若干支撑柱沿所述底座圆周均匀安装，所述支撑柱内部滑动安装有伸缩杆，所述伸缩杆底部设有沟槽，所述沟槽内设有胶圈，用于固定所述伸缩杆位置，所述伸缩杆顶端设有球形连接头，所述球形连接头与限位件相连接且球形连接头与限位件相匹配。

13、根据本实用新型提供的具体实施例，本实用新型公开了以下技术效果：

14、（1）本实用新型通过第一角度电机、第二角度电机与十字连接件相互配合，使转盘可以实现横向与纵向的角度翻转，满足雕刻时需要特定角度的需求，同时转盘电机带动转盘旋转，可处理雕塑圆周面，避免位置偏差。蜗轮蜗杆的传动结构确保了传动比稳定且具备自锁性，角度调节稳定，保障了雕刻时雕塑的稳定。

15、（2）本实用新型支撑柱内的伸缩杆可随转盘角度变化伸缩，伸缩杆顶端的球形连接头与限位件相配合，固定住底盘，确保在不同角度下转盘都能获得稳定支撑，防止倾斜；伸缩杆底部的沟槽与胶圈相互配合可以固定伸缩位置，增强支撑稳定性，避免支撑松动。

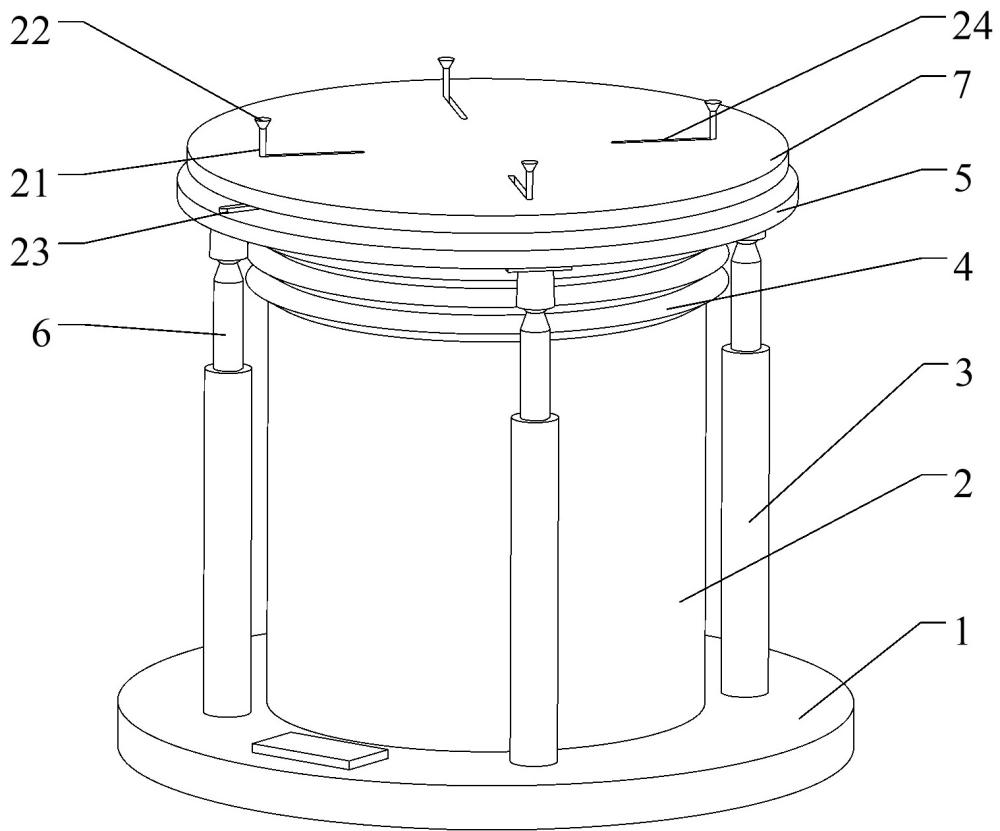

16、下面通过附图和实施例，对本实用新型的技术方案做进一步的详细描述。

1.一种用于雕塑雕刻的转盘，其特征在于：包括底座、支撑单元、保护外壳、角度调节单元、抓夹单元和控制面板；所述底座上分别安装有保护外壳、支撑单元、控制面板和角度调节单元；所述抓夹单元安装在所述角度调节单元上；所述角度调节单元包括下端固定件、十字连接件和上端固定件，所述下端固定件固定安装在所述底座中心上表面，所述下端固定件通过十字连接件与上端固定件相连接。

2.根据权利要求1所述的一种用于雕塑雕刻的转盘，其特征在于：所述底座上表面安装有保护外壳，所述保护外壳包括保护壳和伸缩保护壳，所述保护壳安装在所述底座上，所述保护壳另一端安装有伸缩保护壳。

3.根据权利要求1所述的一种用于雕塑雕刻的转盘，其特征在于：所述十字连接件相邻两端分别固定安装有第一蜗轮与第二蜗轮。

4.根据权利要求3所述的一种用于雕塑雕刻的转盘，其特征在于：所述下端固定件一侧安装有第一角度电机，所述第一角度电机输出端安装有第一蜗杆，所述第一蜗杆与所述十字连接件上的第一蜗轮啮合连接；所述上端固定件一侧安装有第二角度电机，所述第二角度电机输出端安装有第二蜗杆，所述第二蜗杆与所述十字连接件上的第二蜗轮啮合连接。

5.根据权利要求4所述的一种用于雕塑雕刻的转盘，其特征在于：所述上端固定件的上端下表面还固定安装有转盘电机，所述转盘电机输出端连接有转盘转轴，所述转盘转轴贯穿所述上端固定件且所述转盘转轴另一端连接有转盘，所述转盘上开设有若干滑槽。

6.根据权利要求1所述的一种用于雕塑雕刻的转盘，其特征在于：所述抓夹单元包括旋转件和传动杆，所述旋转件套设在转盘转轴上，所述旋转件一端固定安装有拨动杆，所述旋转件末端均转动安装有传动杆，所述传动杆另一端固定安装有夹柱，所述夹柱安装在滑槽内且所述夹柱大小、数量与滑槽相匹配，所述夹柱顶端均固定安装有夹头。

7.根据权利要求1所述的一种用于雕塑雕刻的转盘，其特征在于：所述支撑单元包括固定底盘、限位件和若干支撑柱，所述固定底盘安装在转盘与伸缩保护壳之间，且所述固定底盘与所述伸缩保护壳固定连接；所述固定底盘下表面固定安装有限位件，所述限位件数量与所述支撑柱相匹配。

8.根据权利要求7所述的一种用于雕塑雕刻的转盘，其特征在于：所述若干支撑柱沿所述底座圆周均匀安装，所述支撑柱内部滑动安装有伸缩杆，所述伸缩杆底部设有沟槽，所述沟槽内设有胶圈；所述伸缩杆顶端设有球形连接头，所述球形连接头与限位件相连接且球形连接头与限位件相匹配。
