聚酯树脂工艺品精细水切割装置的制作方法

本技术涉及水射流切割设备，尤其涉及聚酯树脂工艺品精细水切割装置。

背景技术：

1、聚酯树脂工艺品因其良好的可塑性和外观，在装饰和收藏领域应用广泛。水切割技术作为一种冷态切割方式，利用高压水射流进行加工，具有切口平滑、无热应力、粉尘少等优点，非常适合用于聚酯树脂这类材料的切割。

2、然而，聚酯树脂工艺品往往形态复杂且追求“精细”加工，这对切割的精度和灵活性提出了极高要求。在切割过程中，不仅需要切割射流能够精确地对准工件的切割轨迹，还需要切割头能够根据工艺品的不同厚度或立体特征，在竖直方向上进行灵活的高度调节，以保持最佳的切割距离。

3、在现有的切割装置中，往往难以同时兼顾工件水平定位的便捷性和切割头竖直调节的精确性。一些简易的切割台在调整工件位置时依赖手动搬运或粗略的夹持，导致定位精度差，重复加工一致性低；同时，其切割头的高度调节机构也多为简单的手动锁紧结构，调节行程有限且无法实现自动化和精确定位。这种水平与竖直调节机构的缺失或简陋，导致在进行精细切割时效率低下，且难以保证切割质量。

4、因此，本实用新型提出聚酯树脂工艺品精细水切割装置，来解决现有技术的不足。

技术实现思路

1、为了弥补以上不足，本实用新型提供了聚酯树脂工艺品精细水切割装置，旨在改善现有技术中存在的工件水平定位便捷性差、切割头竖直调节精确性不足的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：聚酯树脂工艺品精细水切割装置，包括设备底座，横轴移动台组件，所述横轴移动台组件设置于所述设备底座上方，所述横轴移动台组件包括工件承载台以及切割主机架，所述切割主机架设置于所述工件承载台上方；

3、所述装置还包括导轨支撑座、移动滑台、竖向驱动电机、联轴器、竖轴丝杠、竖轴座和滑块；

4、其中，所述导轨支撑座固定安装于所述设备底座；所述移动滑台安装于所述导轨支撑座上且能够沿其竖向滑动，所述切割主机架固定安装于所述移动滑台的上表面；所述竖向驱动电机固定于所述设备底座，所述竖向驱动电机的输出端通过联轴器连接竖轴丝杠的下端，所述竖轴丝杠穿过所述导轨支撑座且与安装在所述移动滑台下表面的竖轴座和滑块螺纹配合；

5、并且，所述横轴移动台组件还包括横向导轨、丝杠轴承座、轴座固定块、移动座、手动摇把和横轴丝杠；

6、所述横向导轨和所述丝杠轴承座固定于所述设备底座，所述工件承载台的底部通过所述轴座固定块连接所述移动座，所述移动座滑动配合于所述横向导轨，所述手动摇把连接所述横轴丝杠的一端，所述横轴丝杠穿过所述丝杠轴承座且与所述移动座螺纹配合；

7、优选的，所述切割主机架的内部设置有升降调节柱，所述升降调节柱的表面固定有高压注水口，所述高压注水口的输出端连接混砂管，所述混砂管的末端连接射流喷头；

8、优选的，所述导轨支撑座的两侧表面上固定有竖直的线性导轨，所述移动滑台的两侧设置有与所述线性导轨滑动配合的滑块；

9、优选的，所述竖轴座和所述滑块均通过螺栓固定于所述移动滑台的下表面；

10、优选的，所述丝杠轴承座内设置有用于支撑所述横轴丝杠转动的轴承；

11、优选的，所述轴座固定块为l形连接块，其通过螺栓分别连接所述移动座的上表面和所述工件承载台的侧表面；

12、优选的，所述设备底座的底部开设有排水口；

13、优选的，所述升降调节柱为螺旋式升降机构，其顶部设有用于手动旋转的调节手轮。

14、本实用新型具有如下有益效果：

15、1、本实用新型，通过设置由竖向驱动电机驱动竖轴丝杠，并配合导轨支撑座和移动滑台来带动切割主机架实现竖向自动升降，解决了现有技术中切割头高度难以精确适配不同厚度工件、调节不便的问题，达到了自动、快速、精确调节切割头竖向位置，提高加工适应性和切割精度的效果。

16、2、本实用新型，通过设置横轴移动台组件，利用手动摇把驱动横轴丝杠，使安装有工件承载台的移动座沿横向导轨平稳滑动，解决了现有技术中工件横向定位依靠手动推拉、精度低且不稳定的问题，达到了实现工件横向精密对位，提高切割定位准确性和操作便捷性的效果。

17、3、本实用新型，通过在由电机驱动竖向升降的切割主机架内部，进一步设置用于微调的升降调节柱，实现了自动粗调与手动微调相结合的双重调节模式，解决了单一调节机构难以同时满足大范围行程调整和高精度定位的问题，达到了提升聚酯树脂工艺品精细切割作业的加工精度的效果。

1.聚酯树脂工艺品精细水切割装置，其包括：

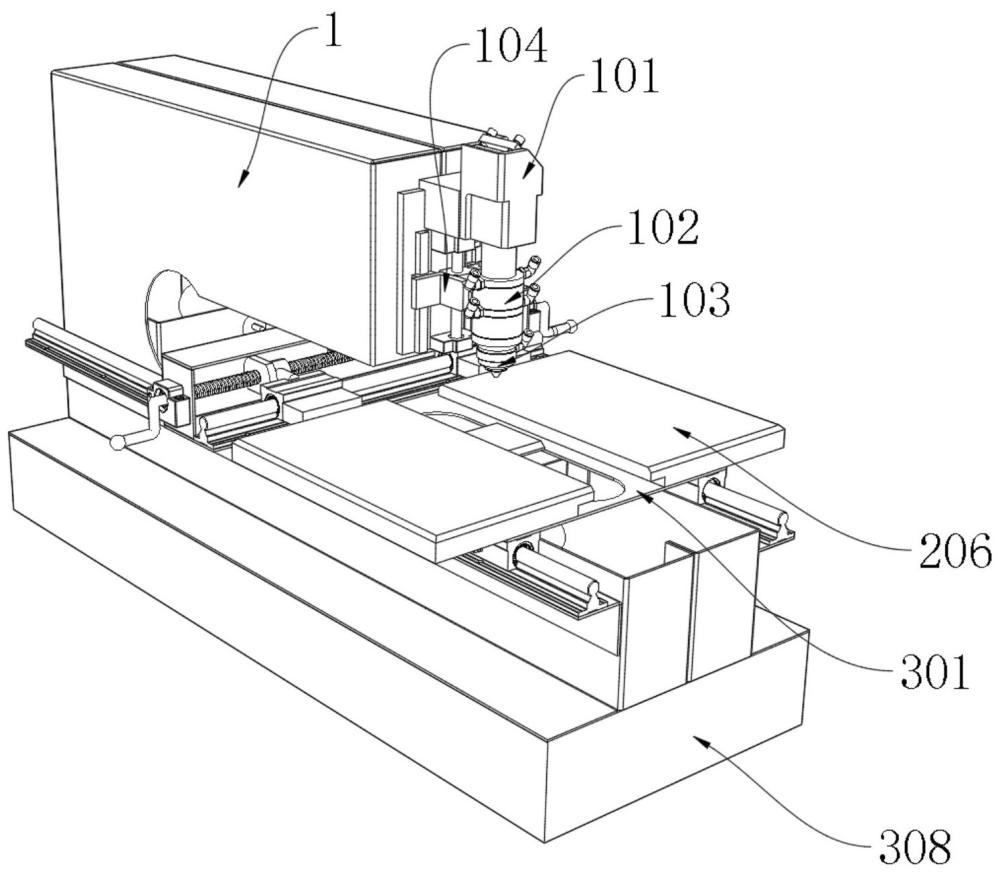

2.根据权利要求1所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述切割主机架（1）的内部设置有升降调节柱（104），所述升降调节柱（104）的表面固定有高压注水口（101），所述高压注水口（101）的输出端连接混砂管（102），所述混砂管（102）的末端连接射流喷头（103）。

3.根据权利要求1所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述导轨支撑座（305）的两侧表面上固定有竖直的线性导轨，所述移动滑台（301）的两侧设置有与所述线性导轨滑动配合的滑块。

4.根据权利要求1所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述竖轴座（303）和所述滑块（304）均通过螺栓固定于所述移动滑台（301）的下表面。

5.根据权利要求1所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述丝杠轴承座（202）内设置有用于支撑所述横轴丝杠（201）转动的轴承。

6.根据权利要求1所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述轴座固定块（205）为l形连接块，其通过螺栓分别连接所述移动座（204）的上表面和所述工件承载台（206）的侧表面。

7.根据权利要求1所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述设备底座（308）的底部开设有排水口（307）。

8.根据权利要求2所述的聚酯树脂工艺品精细水切割装置，其特征在于：所述升降调节柱（104）为螺旋式升降机构，其顶部设有用于手动旋转的调节手轮。
