一种基于PLC的特种轴承试验台电气控制系统

本发明涉及特种轴承试验台电气控制系统，尤其涉及一种基于plc的特种轴承试验台电气控制系统。

背景技术：

1、特种轴承作为一种创新性的轴承技术，相对于传统的普通轴承展现出独特的设计和卓越的性能。其在设计上具有更为精密和复杂的结构，采用先进的材料和制造工艺，能够适应更为苛刻的工作环境和极端条件，具有更高的承载能力和更长的使用寿命。

2、为了对新型轴承的性能进行全面验证，包括轴承的承载能力、耐磨性、运行稳定性等方面，轴承试验台应运而生。通过模拟轴承运行时的特殊工况和极端条件，采集分析轴承的振动，温度信号，判断轴承当前状态，确保其适用于各种实际工程应用。目前，国内的轴承试验台主要服务于小型的普通轴承，尽管在一些应用场景中表现出一定的优势，但仍存在一些缺点和不足，主要表现在以下几个方面：

3、(1)普通轴承试验台的通用性相对较低。由于其设计主要考虑了一般性的轴承测试需求，可能无法充分满足特种轴承在特殊工况下的独特要求。这导致在模拟一些极端条件或复杂工况时，普通轴承试验台的性能和可靠性可能受到限制。

4、(2)普通轴承试验台在多轴协同测试方面存在一些挑战。对于某些需要模拟多轴联动工作的特种轴承，普通轴承试验台可能无法提供足够的精准度和灵活性。这导致在一些工程应用中，普通轴承试验台无法全面评估轴承在多轴工作条件下的性能。

5、(3)普通轴承试验台的控制系统相对简单，缺乏一些先进的实时监测和远程控制功能。这限制了用户对试验过程的实时监控和灵活调整，在用户操作体验和数据管理方面的功能相对有限。

6、总体而言，虽然普通轴承试验台在一般轴承测试中有其优势，但在面对特殊工况和特种轴承的高级需求时，其相对较为有限的灵活性和功能性成为了一些研究和工程应用的局限性。针对特种轴承试验台的精确性和稳定性要求，一套完整的自动化电气控制系统尤为关键，其在提高试验台性能、数据精度和灵活性方面发挥着关键作用，为特种轴承的研究、开发和工程应用提供了先进而可靠的技术支持。

技术实现思路

1、本发明的目的在于提供一种基于plc的特种轴承试验台电气控制系统，将所有执行元件的控制点及反馈信息集中到plc，然后通过工业以太网由一根网线统一传到中央控制室，用于特种轴承工况模拟、状态监测及数据采集分析记录的集成统一。

2、为了实现上述目的，本发明采用了如下技术方案：

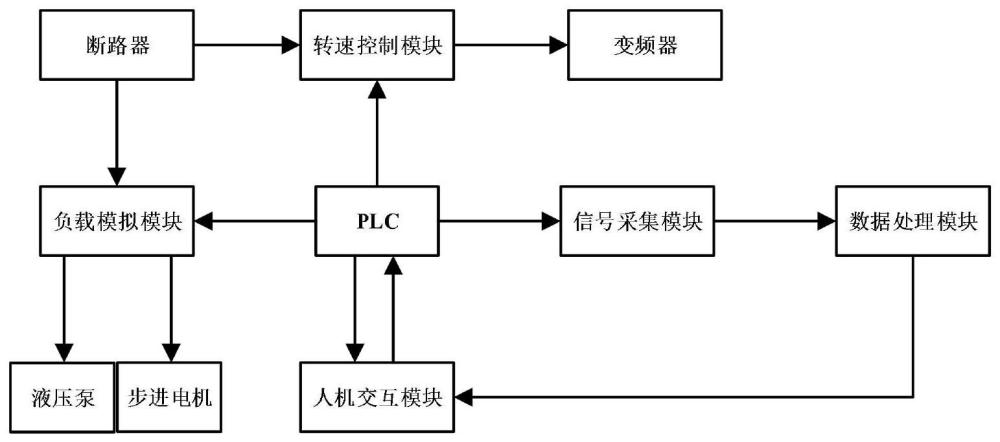

3、一种基于plc的特种轴承试验台电气控制系统，包括plc、液压泵、变频器、断路器、负载模拟模块、转速控制模块、信号采集模块、数据处理模块和人机交互模块；所述plc分别与负载模拟模块、转速控制模块、信号采集模块和人机交互模块连接，控制监测各模块的动作状态；

4、其中，所述负载模拟模块与液压泵连接，采用液压加载的方式对特种轴承施加负载；

5、所述转速控制模块与变频器连接，以控制特种轴承的转速；

6、所述信号采集模块与数据处理模块连接，所述数据处理模块与人机交互模块连接，在人机交互模块中可对采集到的信号数据进行监测、分析处理和存储操作。

7、优选的，所述信号采集模块由传感器组组成。

8、优选的，所述传感器组至少包括振动传感器、温度传感器及压力传感器。

9、优选的，所述负载模拟模块上还连接有一步进电机，通过步进电机连接丝杆滑块，实现施加在特种轴承上负载的位置改变。

10、优选的，所述断路器分别与转速控制模块和负载模拟模块连接，当转速控制模块和负载模拟模块出现问题时，强制断电。

11、优选的，所述转速控制模块与变频器连接，控制特种轴承的转速；所述变频器连接三相异步电机，采用轮询的方式设置和读取变频器的输出频率，设定变频器输出频率范围，进而控制和读取三相异步电机的实际转速，三相异步电机与特种轴承内圈连接。

12、上述所述的一种基于plc的特种轴承试验台电气控制系统，其通过人机交互模块与plc互连，plc与其他模块接连，人机交互模块发送控制指令给plc，plc发出控制信号给转速控制模块、负载模拟模块和信号采集模块，实现特种轴承的转速、所承受负载的大小控制，模拟各种工况，同时对特种轴承在运转时的振动、温度和所受负载情况实时监控，针对可表明特种轴承疲劳特征的信号数据可自动保存，如振动信号。为特种轴承的全面性能测试提供高度智能化的解决方案，有望为特种轴承领域的研究和工程应用带来更为先进、可靠的测试手段。

1.一种基于plc的特种轴承试验台电气控制系统，其特征在于：包括plc、液压泵、变频器、断路器、负载模拟模块、转速控制模块、信号采集模块、数据处理模块和人机交互模块；所述plc分别与负载模拟模块、转速控制模块、信号采集模块和人机交互模块连接，控制监测各模块的动作状态；

2.根据权利要求1所述的一种基于plc的特种轴承试验台电气控制系统，其特征在于：所述信号采集模块由传感器组组成。

3.根据权利要求2所述的一种基于plc的特种轴承试验台电气控制系统，其特征在于：所述传感器组至少包括振动传感器、温度传感器及压力传感器。

4.根据权利要求1所述的一种基于plc的特种轴承试验台电气控制系统，其特征在于：所述负载模拟模块上还连接有一步进电机，通过步进电机连接丝杆滑块，实现施加在特种轴承上负载的位置改变。

5.根据权利要求1所述的一种基于plc的特种轴承试验台电气控制系统，其特征在于：所述断路器分别与转速控制模块和负载模拟模块连接，当转速控制模块和负载模拟模块出现问题时，强制断电。

6.根据权利要求1所述的一种基于plc的特种轴承试验台电气控制系统，其特征在于：所述转速控制模块与变频器连接，控制特种轴承的转速；所述变频器连接三相异步电机，采用轮询的方式设置和读取变频器的输出频率，设定变频器输出频率范围，进而控制和读取三相异步电机的实际转速，三相异步电机与特种轴承内圈连接。
