一种内插式引风排烟装置的制作方法

本技术涉及一种内插式引风排烟装置，属于民用烟道引风技术。

背景技术：

1、传统的农村民用烟囱是将引风机安装在烟囱的顶端，利用引风机叶轮旋转产生的提升力将烟囱内的烟气向外排出，其缺点是引风机通常在高温、油烟、粉尘的环境中运行，恶劣的工作环境使引风机使用性能下降，且引风机设置在烟囱顶端，遮挡烟囱上部造成不启动就憋烟，使用中机器污损严重，使得拆卸维修不方便, 由于烟囱直径不一致，需选择相匹配的风机底座对接，使得现有风机适配范围单一。

技术实现思路

1、本实用新型的目的是提供一种内插式引风排烟装置，能改善引风机的工作环境，延长使用寿命，安装、维修方便。

2、本实用新型的技术方案是：一种内插式引风排烟装置，包括风机，导风管a，风机的出风口通过直角弯头管的一端与导风管a的一端连通，导风管a的另一端置于风机的下方，导风管a外侧装有平行的导风管b，导风管a的下端管口与导风管b的下端管口由底板封闭连接，且相邻的管壁上设有连通的风道，导风管b的上端管口为出风管口。

3、所述导风管a的下端管口与导风管b的下端管口呈斜面，斜面的管口由底板封闭连接。

4、所述导风管a的底部设有排水管，排水管进口与导风管a连通，排水管出口置于导风管a的外侧，并且管出口向上。

5、所述风机的底部装有支撑板，支撑板上设有与固定支撑物连接的紧固手轮。

6、所述风机的顶端装有遮雨帽。

7、本实用新型的有益效果是：本技术靠向上吹风的风力，将底部烟管的烟气吸引出来，起到了引风的作用；引风机不接触油烟火源，延长了使用寿命；引风机的位置不遮盖烟筒口，克服了传统引风机，遮挡烟囱上部造成不启动就憋烟的缺点；排水管进口与导风管a底部连通，可排出冷凝水，使排风畅通，不堵塞；导风管a、b底面管口呈斜面，由底板封闭斜面管口，可使风在导风管内转向顺畅；使用时，风管置于烟管内，风机挂在烟管上口外面，风机与烟管对接没有尺寸配合要求，不分烟管粗细，挂上就能用，而传统的民用烟囱将引风机坐在烟管上，对于不同直径的烟管要选择底座直径相匹配的风机对接，与其相比本技术引风排烟装置，一机能适配多种类型的烟管，结构简单、安装、维修方便。

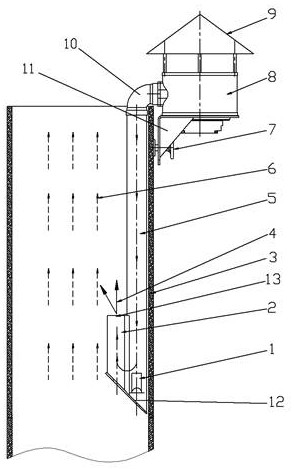

1.一种内插式引风排烟装置，包括风机（8），导风管a（5），其特征在于：风机的出风口通过直角弯头管（10）的一端与导风管a（5）的一端连通，导风管a（5）的另一端置于风机（8）的下方，导风管a（5）外侧装有平行的导风管b（2），导风管a（5）的下端管口与导风管b（2）的下端管口由底板封闭连接，且相邻的管壁上设有连通的风道，导风管b（2）的上端管口为出风管口（13）。

2.根据权利要求1所述的一种内插式引风排烟装置，其特征在于：所述导风管a（5）的下端管口与导风管b（2）的下端管口呈斜面，斜面的管口由底板（12）封闭连接。

3.根据权利要求1所述的一种内插式引风排烟装置，其特征在于：导风管a（5）的底部设有排水管（1），排水管进口与导风管a（5）连通，排水管出口置于导风管a（5）外侧，并且管出口向上。

4.根据权利要求1所述的一种内插式引风排烟装置，其特征在于：风机的底部装有支撑板（11），支撑板上设有与固定支撑物连接的紧固手轮（7）。

5.根据权利要求1所述的一种内插式引风排烟装置，其特征在于：风机的顶端装有遮雨帽（9）。
