一种管式空气预热器的制作方法

本申请涉及管式空气预热器，尤其涉及一种管式空气预热器。

背景技术：

1、空气预热器就是锅炉尾部烟道中的烟气通过内部的散热片将进入锅炉前的空气预热到一定温度的受热面，是一种用于提高锅炉的热交换性能，降低能量消耗的设备；管式空气预热器是锅炉系统中重要的热交换设备，其通过烟气与空气的热交换，将冷空气预热后送入炉膛，从而提高燃烧效率并降低排烟温度。

2、现有的常规管式预热器使用的是直管实现烟气热量传递，然而普通直管与空气接触面积比较小，热烟气通过的速度比较快，热传递效果一般，且冷空气进入预热器内部往往也是直接通过，缺乏回转，预热效果有待提升。

技术实现思路

1、针对现有技术的不足，本申请提供了一种管式空气预热器，克服了现有技术的不足，旨在解决现有技术中的现有的常规管式预热器使用的是直管实现烟气热量传递，然而普通直管与空气接触面积比较小，热烟气通过的速度比较快，热传递效果一般，且冷空气进入预热器内部往往也是直接通过，缺乏回转，预热效果有待提升的问题。

2、为实现上述目的，本申请提供如下技术方案：一种管式空气预热器，包括预热器本体，所述预热器本体包括安装框架，所述安装框架的内部纵向安装有多组换热机构，所述预热器本体的两侧均安装有进气管，两组所述进气管均与所述预热器本体的内部相连通，所述进气管与所述换热机构相互垂直设置，所述安装框架的内部设置有多组立板，多组所述立板相互交叉方式安装于所述安装框架的顶部和底部，多组所述换热机构安装于多组所述立板之间，所述换热机构包括回转管，所述回转管的两端均安装有固定板。

3、通过采用上述技术方案，本申请在使用时，热气沿着回转管的内部通过，外部冷风通过进气管进入安装框架的内部，垂直流向的冷热空气通过回转管的外壁实现冷热交换，内部交叉设置的多组立板在安装框架的内部能够形成曲折的空气流通通道，且多组换热机构安装于多组立板之间，能够大大的延长冷空气在安装框架内部的停留时间，且回转管的回转弯折设计，可以提升热空气在回转管内部停留时间，能够有效的提升换热效率。

4、作为本申请的一种优选技术方案，多组所述回转管的弯折处底部均设置有清理机构，所述清理机构包括连通管，所述连通管与所述回转管的内部相连通，所述连通管的顶部安装有连接盖。

5、通过采用上述技术方案，通过设置清理机构，在使用时，热空气内部含有粉尘，热气在回转管内部停留灰尘会沉积在内壁处，此时工作人员可以通过打开连接盖的方式来对回转管的内部进行清理，且能够将清理工具沿着连通管伸入回转管的内部进行清理，提升装置实用性。

6、作为本申请的一种优选技术方案，所述预热器本体的两侧均设置有横杆，所述固定板的一侧上方和底部均安装有连接板，所述连接板的内部安装有连接螺栓，多组所述换热机构分别安装于所述横杆的上下两侧，其中一组所述连接螺栓贯穿所述连接板与所述横杆之间螺栓连接，另一组所述连接螺栓与所述预热器本体螺栓连接。

7、通过采用上述技术方案，通过设置横杆，在使用时，可以通过连接螺栓完成固定板与安装框架和横杆的固定连接，后续需要对单个换热机构进行拆卸时更加方便，便于工作人员进行检修。

8、作为本申请的一种优选技术方案，两组所述进气管的一侧均设置有过滤网，所述过滤网的四角处设置有固定螺栓，所述固定螺栓贯穿所述过滤网与所述进气管之间螺纹连接。

9、通过采用上述技术方案，通过设置过滤网，在使用时，可以对进入安装框架内部的冷空气进行过滤，同时设置的固定螺栓可以对过滤网进行快速的拆装，提升装置实用性。

10、作为本申请的一种优选技术方案，所述回转管的外部均固定安装有多组散热鳍片，多组所述散热鳍片之间距离相同。

11、通过采用上述技术方案，通过设置散热鳍片，在使用时，可以提升回转管外部与冷空气的接触面积，能够进一步的提升换热效率。

12、作为本申请的一种优选技术方案，多组所述立板的外部和所述安装框架的内壁处均匀的设置有多组温度传感器。

13、通过采用上述技术方案，通过设置温度传感器，在使用时，可以对预热器本体的内部温度进行检测，提升装置实用性。

14、作为本申请的一种优选技术方案，两组所述进气管远离所述预热器本体的一端均为锥形。

15、通过采用上述技术方案，通过设置进气管为锥形，能够有效的提升进气效率，提升装置实用性。

16、本申请的有益效果：

17、1.本申请在使用时，热气沿着回转管的内部通过，外部冷风通过进气管进入安装框架的内部，垂直流向的冷热空气通过回转管的外壁实现冷热交换，内部交叉设置的多组立板在安装框架的内部能够形成曲折的空气流通通道，且多组换热机构安装于多组立板之间，能够大大的延长冷空气在安装框架内部的停留时间，且回转管的回转弯折设计，可以提升热空气在回转管内部停留时间，能够有效的提升换热效率。

18、2.通过设置清理机构，在使用时，热空气内部含有粉尘，热气在回转管内部停留灰尘会沉积在内壁处，此时工作人员可以通过打开连接盖的方式来对回转管的内部进行清理，且能够将清理工具沿着连通管伸入回转管的内部进行清理，提升装置实用性。

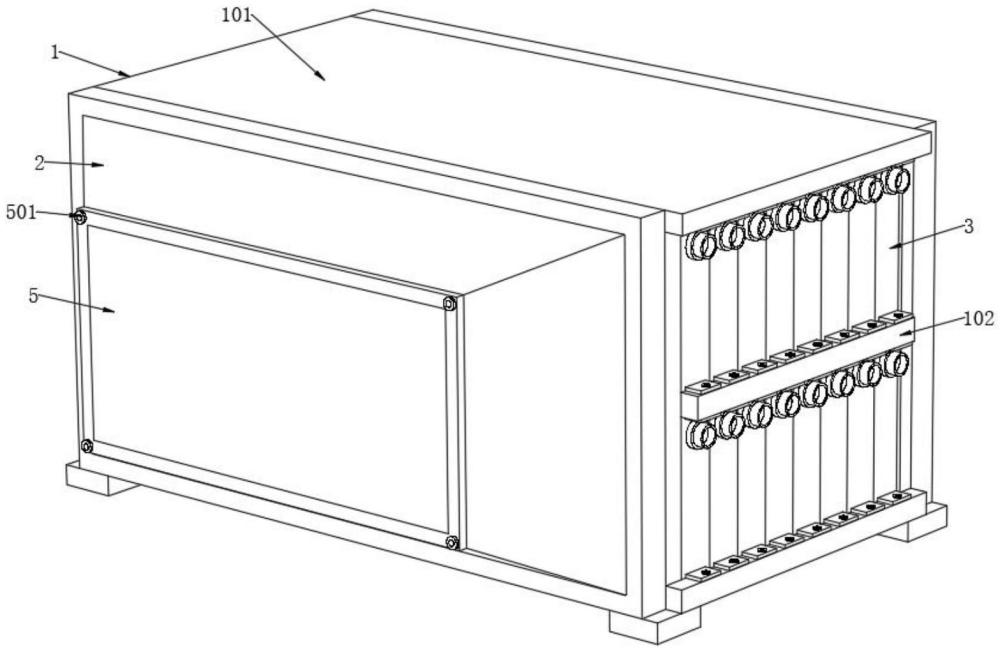

1.一种管式空气预热器，包括预热器本体（1），其特征在于，所述预热器本体（1）包括安装框架（101），所述安装框架（101）的内部纵向安装有多组换热机构（3），所述预热器本体（1）的两侧均安装有进气管（2），两组所述进气管（2）均与所述预热器本体（1）的内部相连通，所述进气管（2）与所述换热机构（3）相互垂直设置，所述安装框架（101）的内部设置有多组立板（4），多组所述立板（4）相互交叉方式安装于所述安装框架（101）的顶部和底部，多组所述换热机构（3）安装于多组所述立板（4）之间，所述换热机构（3）包括回转管（301），所述回转管（301）的两端均安装有固定板（302）。

2.根据权利要求1所述的一种管式空气预热器，其特征在于，多组所述回转管（301）的弯折处底部均设置有清理机构（6），所述清理机构（6）包括连通管（601），所述连通管（601）与所述回转管（301）的内部相连通，所述连通管（601）的顶部安装有连接盖（602）。

3.根据权利要求1所述的一种管式空气预热器，其特征在于，所述预热器本体（1）的两侧均设置有横杆（102），所述固定板（302）的一侧上方和底部均安装有连接板（303），所述连接板（303）的内部安装有连接螺栓（304），多组所述换热机构（3）分别安装于所述横杆（102）的上下两侧，其中一组所述连接螺栓（304）贯穿所述连接板（303）与所述横杆（102）之间螺栓连接，另一组所述连接螺栓（304）与所述预热器本体（1）螺栓连接。

4.根据权利要求1所述的一种管式空气预热器，其特征在于，两组所述进气管（2）的一侧均设置有过滤网（5），所述过滤网（5）的四角处设置有固定螺栓（501），所述固定螺栓（501）贯穿所述过滤网（5）与所述进气管（2）之间螺纹连接。

5.根据权利要求1所述的一种管式空气预热器，其特征在于，所述回转管（301）的外部均固定安装有多组散热鳍片（305），多组所述散热鳍片（305）之间距离相同。

6.根据权利要求1所述的一种管式空气预热器，其特征在于，多组所述立板（4）的外部和所述安装框架（101）的内壁处均匀的设置有多组温度传感器（7）。

7.根据权利要求1所述的一种管式空气预热器，其特征在于，两组所述进气管（2）远离所述预热器本体（1）的一端均为锥形。
