一种水冷壁炉墙加固装置的制作方法

本技术涉及水冷壁，更具体的是涉及一种水冷壁炉墙加固装置。

背景技术：

1、在现代工业锅炉、焚烧炉等热工设备中，水冷壁是炉膛的重要组成部分，其由并排布置的水冷管及连接其间的鳍片焊接而成，构成炉膛的受热面和密闭炉墙。水冷壁在高温烟气环境中长期运行，不可避免地会受到高温腐蚀、冲刷磨损以及热应力循环等多种不利因素的影响。

2、现有的水冷壁炉墙通常会采取各种措施来增强其强度。水冷壁结构的整体刚性有时不足以有效抵抗炉内冲击和振动，使得炉墙在长期运行中可能出现变形甚至失效。

3、因此，提出一种水冷壁炉墙加固装置来解决上述问题很有必要。

技术实现思路

1、本实用新型的目的在于：解决现有的水冷壁炉墙通常会采取各种措施来增强其强度。水冷壁结构的整体刚性有时不足以有效抵抗炉内冲击和振动，使得炉墙在长期运行中可能出现变形甚至失效的问题。

2、本实用新型为了实现上述目的具体采用以下技术方案：

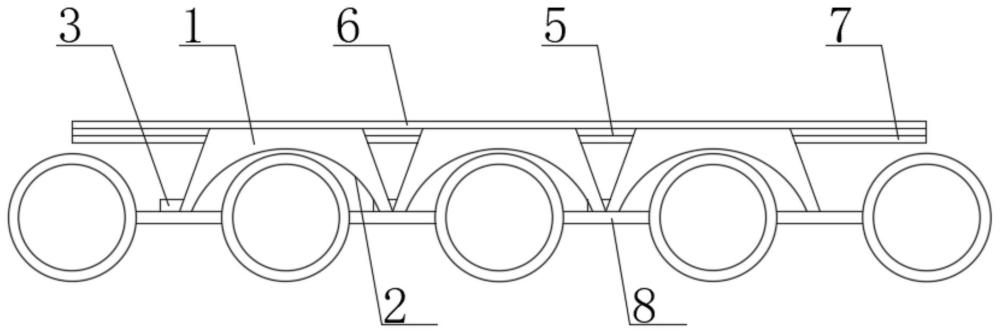

3、一种水冷壁炉墙加固装置，包括通过水冷壁鳍片连接的水冷壁炉墙，每相邻的两个水冷壁鳍片之间固定连接有梯形块，所述梯形块朝向水冷壁鳍片的一面设置有用于避让水冷管的弧形槽，所述水冷壁鳍片远离水冷壁炉墙的一侧插接有挡板。

4、进一步地，所述梯形块远离水冷壁炉墙的一侧开设有凸形槽，所述凸形槽中插接有凸字条，所述挡板固定连接在凸字条外侧且贴合梯形块。

5、进一步地，所述挡板下端固定连接有限位条，所述限位条贴合梯形块下端。

6、进一步地，所述梯形块左侧开设有插孔，所述梯形块的右侧固定连接有与插孔平行的插块。

7、进一步地，所述挡板的上端高于梯形块的上端面。

8、与现有技术相比，本实用新型的有益效果在于：

9、本实用新型，通过梯形块、凸字条和挡板的设置，便于将梯形块焊接固定在水冷壁鳍片上。

1.一种水冷壁炉墙加固装置，包括通过水冷壁鳍片连接的水冷壁炉墙，其特征在于：每相邻的两个水冷壁鳍片之间固定连接有梯形块，所述梯形块朝向水冷壁鳍片的一面设置有用于避让水冷管的弧形槽，所述水冷壁鳍片远离水冷壁炉墙的一侧插接有挡板。

2.根据权利要求1所述的一种水冷壁炉墙加固装置，其特征在于：所述梯形块远离水冷壁炉墙的一侧开设有凸形槽，所述凸形槽中插接有凸字条，所述挡板固定连接在凸字条外侧且贴合梯形块。

3.根据权利要求1所述的一种水冷壁炉墙加固装置，其特征在于：所述挡板下端固定连接有限位条，所述限位条贴合梯形块下端。

4.根据权利要求1所述的一种水冷壁炉墙加固装置，其特征在于：所述梯形块左侧开设有插孔，所述梯形块的右侧固定连接有与插孔平行的插块。

5.根据权利要求1所述的一种水冷壁炉墙加固装置，其特征在于：所述挡板的上端高于梯形块的上端面。
