一种应用于幕墙面板装配的不锈钢连接件的制作方法

本发明涉及幕墙面板连接件，尤其是一种应用于幕墙面板装配的不锈钢连接件。

背景技术：

1、幕墙面板是建筑幕墙的核心组成构件，主要承担建筑外立面围护、防风防雨、隔热保温、降噪防渗及装饰美观等作用，是现代建筑外立面工程中广泛应用的关键部件。目前，幕墙面板普遍采用不锈钢连接件实现与龙骨的固定装配，该类连接件结构稳固、耐腐蚀性能优异，可满足幕墙常规承载固定需求，是当前幕墙安装工程的主流连接配件。但现有不锈钢连接件多为一体式硬性刚性连接结构，实际应用中存在诸多技术缺陷，难以适配复杂工况的使用需求。其一，硬性连接结构无缓冲减震余量，建筑受风荷载、温度应力及轻微震动影响时，应力无法有效释放，易集中于面板与连接件连接处，长期使用易造成幕墙面板开裂、松动甚至脱落，大幅降低幕墙使用寿命与使用安全性。其二，现有连接件安装工艺繁琐，需在幕墙后侧预留专属维护操作空间，对建筑施工布局、安装精度及后期检修装卸操作要求极高，不仅增加施工难度与工程成本，还限制了幕墙的场景适配范围。其三，传统硬性连接件结构固定，规格适配性单一，无法适配不同尺寸、弧度及安装间距的幕墙面板安装需求，通用性差，难以满足多样化、个性化的现代建筑幕墙设计施工要求。因此，如何实现幕墙面板连接件的减震缓冲、快速安装和规格通用适配，是本领域亟待解决的技术问题。

技术实现思路

1、本发明要解决的技术问题是：现有幕墙面板不锈钢连接件存在的结构刚性连接无缓冲减震易导致面板应力集中开裂、安装工艺复杂需预留后侧维护空间，以及规格适配性差难以满足不同尺寸面板安装需求的问题。

2、本发明解决其技术问题所采用的技术方案是：一种应用于幕墙面板装配的不锈钢连接件，包括背部安装框架和幕墙面板本体，幕墙面板本体背面固定安装有金属限位挂钩，背部安装框架内部固定有若干个可以横向水平调节的纵置连接框，纵置连接框内部设有端部导向框，端部导向框内部滑动插接有内螺纹端部锁紧块，内螺纹端部锁紧块端部设置有用于限位幕墙面板的内部限位臂，内部限位臂端部设有与金属限位挂钩相匹配的弹性限位卡扣。

3、进一步地，背部安装框架上、下端开设有若干个锁紧限位孔，纵置连接框通过两端装配框上的锁紧螺栓横向贯穿锁紧限位孔与背部安装框架固定装配。

4、进一步地，纵置连接框背离开口面上活动装配有调节螺栓，内螺纹端部锁紧块插入端部导向框内部与调节螺栓螺纹装配。

5、进一步地，端部导向框的开口端一侧具有斜置导向豁口，用于引导内螺纹端部锁紧块顺畅插入。

6、进一步地，内部限位臂远离铰接端设有端部伸缩孔，内部限位臂外壁上开设有与端部伸缩孔内部相连通的侧向限位口。

7、进一步地，弹性限位卡扣包括插接在侧向限位口内部的端部伸缩卡扣、开设在端部伸缩卡扣内部的内置控制口和安装在内置控制口内部的内置挤压弹簧。

8、进一步地，侧向限位口内部具有向内置控制口内部弯折的内置限位板，用于限制端部伸缩卡扣的脱出行程。

9、进一步地，内置限位板临近内置挤压弹簧端具有一体结构的端部限位座，用于抵接内置挤压弹簧端部。

10、进一步地，纵置连接框侧壁上开设有侧置限位螺孔，侧置限位螺孔内部螺纹装配有限位螺栓，端部导向框侧壁上开设有与限位螺栓相配合的限位通孔，用于固定端部导向框的安装角度。

11、进一步地，纵置连接框表面安装有减震橡胶条，用于吸收幕墙面板装配过程中的震动载荷。

12、本发明的有益效果是：通过弹性限位卡扣与金属限位挂钩的弹性卡接配合，实现幕墙面板的快速安装和拆卸，无需在幕墙后侧预留维护操作空间，降低了安装难度和后期维护成本；通过纵置连接框在背部安装框架上的横向水平调节，以及内螺纹端部锁紧块在端部导向框内的伸缩调节，使连接件能够适配不同安装间距和不同尺寸的幕墙面板，提高了通用性和安装灵活度；通过端部伸缩卡扣、内置挤压弹簧和内置限位板构成的弹性限位结构，在面板承受风荷载或温度应力时提供缓冲减震余量，有效释放连接处的集中应力，防止面板开裂、松动或脱落，提高了幕墙结构的使用安全性和使用寿命。

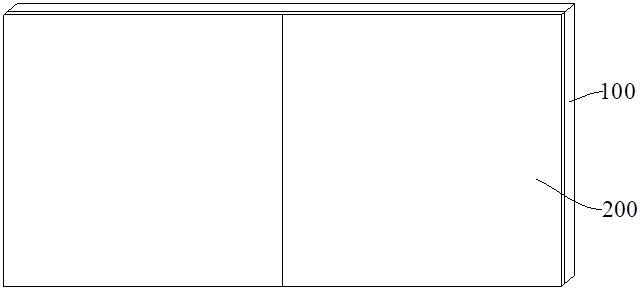

1.一种应用于幕墙面板装配的不锈钢连接件，包括背部安装框架（100）和幕墙面板本体（200），其特征是：所述幕墙面板本体（200）背面固定安装有金属限位挂钩（210），所述背部安装框架（100）内部固定有若干个可以横向水平调节的纵置连接框（300），所述纵置连接框（300）内部设有端部导向框（400），所述端部导向框（400）内部滑动插接有内螺纹端部锁紧块（500），所述内螺纹端部锁紧块（500）端部设置有用于限位幕墙面板的内部限位臂（600），所述内部限位臂（600）端部设有与金属限位挂钩（210）相匹配的弹性限位卡扣（700）。

2.根据权利要求1所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述背部安装框架（100）的上、下端开设有若干个锁紧限位孔（110），所述纵置连接框（300）通过两端装配框上的锁紧螺栓（310）横向贯穿锁紧限位孔（110）与背部安装框架（100）固定装配。

3.根据权利要求1所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述纵置连接框（300）背离开口面上活动装配有调节螺栓（320），所述内螺纹端部锁紧块（500）插入端部导向框（400）内部与调节螺栓（320）螺纹装配。

4.根据权利要求1所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述端部导向框（400）的开口端一侧具有斜置导向豁口（410）。

5.根据权利要求1所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述内部限位臂（600）远离铰接端设有端部伸缩孔（610），内部限位臂（600）外壁上开设有与端部伸缩孔（610）内部相连通的侧向限位口（620）。

6.根据权利要求5所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述弹性限位卡扣（700）包括插接在侧向限位口（620）内部的端部伸缩卡扣（710）、开设在端部伸缩卡扣（710）内部的内置控制口（720）和安装在内置控制口（720）内部的内置挤压弹簧（730）。

7.根据权利要求6所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述侧向限位口（620）内部具有向内置控制口（720）内部弯折的内置限位板（740）。

8.根据权利要求7所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述内置限位板（740）临近内置挤压弹簧（730）端具有一体结构的端部限位座（750）。

9.根据权利要求1所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述纵置连接框（300）侧壁上开设有侧置限位螺孔（330），所述侧置限位螺孔（330）内部螺纹装配有限位螺栓（340），所述端部导向框（400）侧壁上开设有与限位螺栓（340）相配合的限位通孔（420）。

10.根据权利要求1所述的一种应用于幕墙面板装配的不锈钢连接件，其特征是：所述纵置连接框（300）表面安装有减震橡胶条（350）。
