预制外墙板与现浇墙体连接固定防水结构的制作方法

本发明涉及预制外墙板与现浇墙体的，具体而言，涉及预制外墙板与现浇墙体连接固定防水结构。

背景技术：

1、在装配式建筑的建造中，预制外墙板于现场与现浇墙体拼接，其中，两者之间的对接部位，是阻挡外界雨水渗入室内的防水关键部位，对接部位的防水状况，直接关系到建筑使用期间的渗漏风险。

2、装配式建筑中，预制外墙板与现浇墙体拼接成外墙围护体系，二者之间的对接部位是阻挡雨水渗入室内的防水关键部位。

3、现有技术中，通常在对接部位的接缝处，施作密封材料以阻挡渗水，但即便如此，对接部位的防水仍存在以下不足：

4、一方面是对接部位建成后常因沉降、温度胀缩产生微小相对位移，密封层在位移作用下容易被拉裂，导致雨水沿裂缝渗入。

5、另一方面是暴露在外的接缝在混凝土收缩、温度应力下，容易滋生裂缝并扩展为贯通渗水通道，而常规外侧覆盖难以抑制裂缝扩展，从而降低了预制外墙板与现浇墙体之间的防水效果。

技术实现思路

1、本发明的目的在于提供预制外墙板与现浇墙体连接固定防水结构，旨在解决现有技术中，预制外墙板与现浇墙体之间防水效果较差的问题。

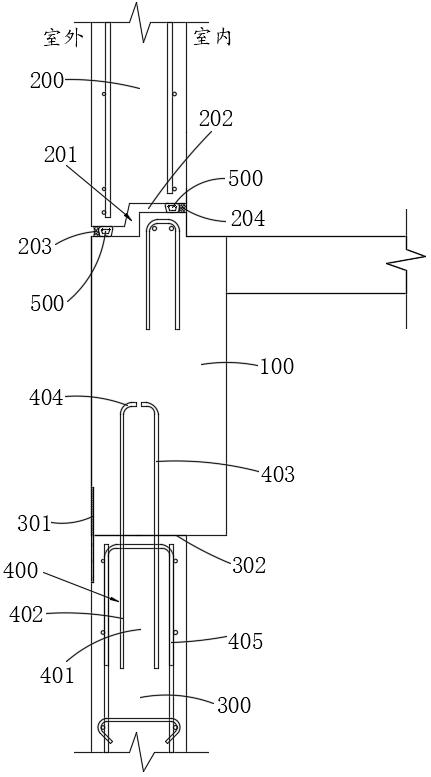

2、本发明是这样实现的，预制外墙板与现浇墙体连接固定防水结构，包括呈竖向布置的上方预制外墙板、现浇墙体以及呈竖向布置的下方预制外墙板；所述上方预制外墙板对接在现浇墙体的顶部，形成上方连接节点，所述上方连接节点的外周形成有上方外周缝；所述上方连接节点的两侧分别填充有发泡聚乙烯棒，所述发泡聚乙烯棒被上方预制外墙板与现浇墙体相向夹持，处于弹性压缩变形状态；

3、所述下方预制外墙板对接在现浇墙体的底部，形成下方连接节点，所述下方连接节点的外周形成有下方外周缝；所述下方外周缝的外侧封盖有加强层，所述加强层的上部覆盖在现浇墙体的外侧，所述加强层的下部覆盖在下方预制外墙板的外侧，所述加强层为网格纤维布制成。

4、进一步的，所述下方预制外墙板的顶部通过水洗粗糙处理，形成顶部水洗粗糙面，所述顶部水洗粗糙面与现浇墙体的底部对接。

5、进一步的，所述下方预制外墙板中设有两个相向布置的连接钢筋，两个所述连接钢筋之间形成钢筋间隔；所述连接钢筋的下部嵌入在下方预制外墙板中，形成内置段，所述连接钢筋的上部延伸至现浇墙体中，形成外延段。

6、进一步的，所述外延段的端部弯折布置，形成朝向钢筋间隔弯折布置的弯折段，两个所述弯折段之间间隔布置。

7、进一步的，所述下方预制外墙板中具有下方钢筋架，所述内置段穿设在下方钢筋架中。

8、进一步的，沿着所述上方预制外墙板的水平方向，所述上方连接节点呈竖向凹凸错位布置。

9、进一步的，所述上方连接节点的外侧填充有耐候密封胶条，所述耐候密封胶条与上方连接节点外侧中的发泡聚乙烯棒结合为一体，且密封了所述上方外周缝的外侧；

10、所述上方连接节点的内侧填充有内侧密封胶条，所述内侧密封胶条为改性丙烷专用胶制成，所述内侧密封胶条与上方连接节点内侧中的发泡聚乙烯棒结合为一体，且密封了所述上方外周缝的内侧。

11、进一步的，所述发泡聚乙烯棒中填充有可弯曲定型的定型管，所述定型管中具有定型道，所述定型道沿着定型管的长度方向延伸布置，所述定型道中填充了吸水棉条；

12、所述定型管上设有多个扁平条状的侧部孔，所述侧部孔沿着定型管的轴向延伸布置，多个所述侧部孔沿着定型管的轴向间隔布置，且多个所述侧部孔沿着定型管的周向错位布置，所述发泡聚乙烯棒包裹了覆盖了多个侧部孔；

13、所述发泡聚乙烯棒被上方预制外墙板与现浇墙体相向挤压处于弹性压缩变形状态，所述发泡聚乙烯棒受挤压呈扁平状，所述上方预制外墙板及现浇墙体相向夹持定型管，所述发泡聚乙烯棒通过多个侧部孔嵌入定型道中，形成嵌入段，所述嵌入段挤压着吸水棉条。

14、进一步的，所述发泡聚乙烯棒的顶部形成朝下凹陷的顶部槽条，所述顶部槽条沿着发泡聚乙烯棒的轴向延伸布置，所述顶部槽条具有朝上布置的顶部开口；所述发泡聚乙烯棒的底部形成有朝上凹陷的底部槽条，所述底部槽条沿着发泡聚乙烯棒的轴向延伸布置，所述底部槽条具有朝下布置的底部开口；

15、所述顶部槽条受上方预制外墙板挤压呈扁平状，所述上方预制外墙板封闭了顶部开口，所述顶部槽条形成顶部隔断位；所述底部槽条受现浇墙体挤压呈扁平状，所述现浇墙体封闭了底部开口，所述底部槽条形成底部隔断位。

16、进一步的，所述定型管的外周缠绕有网筒，所述网筒中具有多个网孔，所述网筒与定型管之间间隔布置，形成环形间隔；所述网筒上形成有多个插片，多个所述插片分别与多个侧部孔对应布置；所述插片通过侧部孔嵌入在定型道中，嵌入在所述吸水棉条中，以使所述网筒固定在定型管的外周；

17、所述发泡聚乙烯棒包裹在网筒的外周，且通过多个所述网孔嵌入在环形间隔中，填充了所述环形间隔，以使所述网筒内置在发泡聚乙烯棒的内部，以使所述发泡聚乙烯棒与定型管之间保持周向固定状态。

18、与现有技术相比，本发明提供的预制外墙板与现浇墙体连接固定防水结构，通过以下两点，以提升预制外墙板与现浇墙体之间的防水效果：

19、1）、当预制外墙板与现浇墙体，因沉降或温度胀缩而产生微小相对位移时，通过处于弹性压缩变形状态的发泡聚乙烯棒，能够同步回弹或再压缩，以吸收微小相对的位移量，避免上方连接节点的密封接缝，在位移作用下被拉裂，从而维持上方连接节点的防水完整性。

20、2）、利用加强层的上部覆盖在现浇墙体外侧、下部覆盖在下方预制外墙板外侧，使得加强层对下方外周缝形成抗裂覆盖，从而抑制混凝土及接缝在收缩、温度应力下产生的裂缝扩展，避免了裂缝发展成为贯通渗水通道。

1.预制外墙板与现浇墙体连接固定防水结构，其特征在于，包括呈竖向布置的上方预制外墙板、现浇墙体以及呈竖向布置的下方预制外墙板；所述上方预制外墙板对接在现浇墙体的顶部，形成上方连接节点，所述上方连接节点的外周形成有上方外周缝；所述上方连接节点的两侧分别填充有发泡聚乙烯棒，所述发泡聚乙烯棒被上方预制外墙板与现浇墙体相向夹持，处于弹性压缩变形状态；

2.如权利要求1所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述下方预制外墙板的顶部通过水洗粗糙处理，形成顶部水洗粗糙面，所述顶部水洗粗糙面与现浇墙体的底部对接。

3.如权利要求1所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述下方预制外墙板中设有两个相向布置的连接钢筋，两个所述连接钢筋之间形成钢筋间隔；所述连接钢筋的下部嵌入在下方预制外墙板中，形成内置段，所述连接钢筋的上部延伸至现浇墙体中，形成外延段。

4.如权利要求3所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述外延段的端部弯折布置，形成朝向钢筋间隔弯折布置的弯折段，两个所述弯折段之间间隔布置。

5.如权利要求3所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述下方预制外墙板中具有下方钢筋架，所述内置段穿设在下方钢筋架中。

6.如权利要求1所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，沿着所述上方预制外墙板的水平方向，所述上方连接节点呈竖向凹凸错位布置。

7.如权利要求1所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述上方连接节点的外侧填充有耐候密封胶条，所述耐候密封胶条与上方连接节点外侧中的发泡聚乙烯棒结合为一体，且密封了所述上方外周缝的外侧；

8.如权利要求1所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述发泡聚乙烯棒中填充有可弯曲定型的定型管，所述定型管中具有定型道，所述定型道沿着定型管的长度方向延伸布置，所述定型道中填充了吸水棉条；

9.如权利要求1-8任一项所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述发泡聚乙烯棒的顶部形成朝下凹陷的顶部槽条，所述顶部槽条沿着发泡聚乙烯棒的轴向延伸布置，所述顶部槽条具有朝上布置的顶部开口；所述发泡聚乙烯棒的底部形成有朝上凹陷的底部槽条，所述底部槽条沿着发泡聚乙烯棒的轴向延伸布置，所述底部槽条具有朝下布置的底部开口；

10.如权利要求8所述的预制外墙板与现浇墙体连接固定防水结构，其特征在于，所述定型管的外周缠绕有网筒，所述网筒中具有多个网孔，所述网筒与定型管之间间隔布置，形成环形间隔；所述网筒上形成有多个插片，多个所述插片分别与多个侧部孔对应布置；所述插片通过侧部孔嵌入在定型道中，嵌入在所述吸水棉条中，以使所述网筒固定在定型管的外周；
