一种半植入式排水装置的制作方法

本发明涉及铺装屋面砂浆层排水，具体为一种半植入式排水装置。

背景技术：

1、目前屋面铺装结构普遍采用屋面砂浆石材铺贴层 + 混凝土结构层的组合形式，降水后砂浆层会大量吸水，积水难以快速排出，仅能依靠自然蒸发缓慢散失，导致屋面长期处于饱水状态。

2、现有常规做法分为设置混凝土挡水台与不设置挡水台两种：设置挡水台虽可阻挡水流外渗，但无法排出砂浆层内部积水，仍存在顶面渗漏风险；不设置挡水台时，砂浆层内积水会从侧面持续渗出，渗漏至外墙后造成真石漆鼓包、脱落、污染，且该问题采用常规防水与排水手段均无法根治，同时，传统排水方式无主动导流功能，顶部雨水直接冲刷墙面，进一步加剧外墙污染与损坏，基于现有的技术不足，本发明设计了一种半植入式排水装置。

技术实现思路

1、本发明提供了一种半植入式排水装置，具备解决屋面砂浆石材铺贴层积水无法快速排出、仅靠自然蒸发效率极低的问题的优点。

2、本发明提供如下技术方案：一种半植入式排水装置，包括混凝土结构层砂浆石材铺贴层和设置在混凝土结构层与 砂浆石材铺贴层之间的吸水结构，所述吸水结构包括；

3、上铝板，设置在靠近砂浆石材铺贴层一侧；

4、下铝板，设置在靠近混凝土结构层一侧，与上铝板配合形成一个排水通道；

5、两组（43），交错开设在（41）和（42）表面；

6、无纺布层，设置在上铝板和下铝板之间，通过交错开设在上铝板和下铝板的槽口吸水，吸入的水通过上铝板和下铝板形成的开口最低处排出；

7、导流圆角，设置在每个槽口边缘，用于对积水导流。

8、作为本发明的一种优选技术方案，所述混凝土结构层与砂浆石材铺贴层之间通过切割机切割出植入缝，能够将吸水结构稳定嵌入并固定在两层结构之间，接触面通过发泡胶连接。

9、作为本发明的一种优选技术方案，还包括排水结构，所述排水结构设置在上铝板与下铝板的开口处最低点，所述排水结构包括；

10、卡框，连接在上铝板与下铝板一端，实现排水结构与吸水结构的快速对接定位。

11、作为本发明的一种优选技术方案，所述卡框内部两侧安装有倾斜设置的导流板，用于将积水向内部导流，所述卡框内部安装有七个隔板，七个所述隔板将卡框内部分隔成六个排水腔。

12、作为本发明的一种优选技术方案，六个所述排水腔位于卡框外侧一面安装有倾斜的倾斜板，用于排水时使积水远离真石漆层。

13、作为本发明的一种优选技术方案，所述卡框靠近真石漆层的一面安装有六组支撑座，六组所述支撑座与六个排水腔对应。

14、作为本发明的一种优选技术方案，六组所述支撑座内部固定有转轴，六根所述转轴的外部转动设置有连接杆，且每个所述连接杆一侧安装有堵板。

15、作为本发明的一种优选技术方案，所述堵板顶部一面紧贴倾斜板开口，每个所述堵板顶部安装有密封圈，用于保持堵板与倾斜板开口的密封。

16、作为本发明的一种优选技术方案，每个所述连接杆另一端固定安装有六个延伸杆，六个所述延伸杆的端部安装有配重球。

17、作为本发明的一种优选技术方案，六个所述配重球的重量大于堵板的重量，无水时堵板紧贴倾斜板，有水时堵板远离倾斜板。

18、与现有技术对比，本发明具备以下有益效果：

19、1、该一种半植入式排水装置，通过吸水结构中的上铝板、下铝板配合无纺布层，利用槽口与导流圆角快速收集砂浆石材铺贴层内积水，借助毛细现象与虹吸效应实现积水高效导流，从根本上解决砂浆层积水仅靠自然蒸发、排水效率低下的缺陷，显著降低屋面渗漏风险；

20、2、该一种半植入式排水装置，通过配重球、转轴、堵板、密封圈组成重力联动密封结构，积水时堵板自动翻转排水，无水时配重球带动堵板复位并由密封圈密封，可有效阻挡灰尘、蚊虫进入内部堵塞无纺布层，提升装置使用寿命与长期运行稳定性；

21、3、该一种半植入式排水装置，通过排水结构中的导流板、倾斜板、堵板形成向外导流通道，排出的水流可远离真石漆层导向外部，有效阻断积水渗入外墙路径，避免真石漆层出现鼓包、脱落与污染损坏，实现外墙防护与施工质量提升。

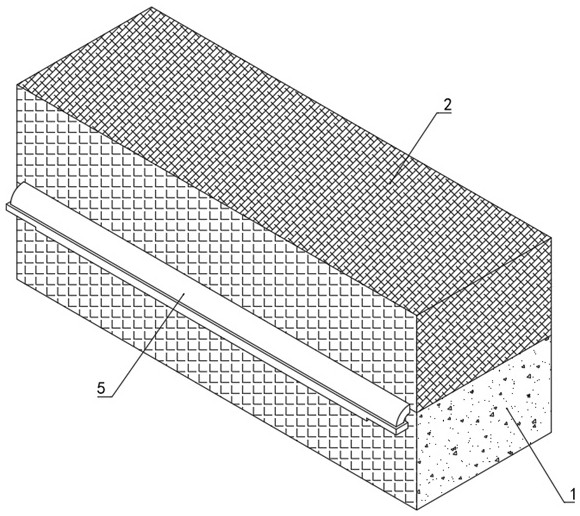

1.一种半植入式排水装置，包括混凝土结构层（1）、砂浆石材铺贴层（2）和设置在混凝土结构层（1）与 砂浆石材铺贴层（2）之间的吸水结构（4），其特征在于：所述吸水结构（4）包括；

2.根据权利要求1所述的一种半植入式排水装置，其特征在于：所述混凝土结构层（1）与砂浆石材铺贴层（2）之间通过切割机切割出植入缝（3），能够将吸水结构（4）稳定嵌入并固定在两层结构之间，接触面通过发泡胶连接。

3.根据权利要求1所述的一种半植入式排水装置，其特征在于：还包括排水结构（5），所述排水结构（5）设置在上铝板（41）与下铝板（42）的开口处最低点，所述排水结构（5）包括；

4.根据权利要求3所述的一种半植入式排水装置，其特征在于：所述卡框（51）内部两侧安装有倾斜设置的导流板（52），用于将积水向内部导流，所述卡框（51）内部安装有七个隔板（53），七个所述隔板（53）将卡框（51）内部分隔成六个排水腔（54）。

5.根据权利要求4所述的一种半植入式排水装置，其特征在于：六个所述排水腔（54）位于卡框（51）外侧一面安装有倾斜的倾斜板（55），用于排水时使积水远离真石漆层（6）。

6.根据权利要求3所述的一种半植入式排水装置，其特征在于：所述卡框（51）靠近真石漆层（6）的一面安装有六组支撑座（56），六组所述支撑座（56）与六个排水腔（54）对应。

7.根据权利要求6所述的一种半植入式排水装置，其特征在于：六组所述支撑座（56）内部固定有转轴（57），六根所述转轴（57）的外部转动设置有连接杆（58），且每个所述连接杆（58）一侧安装有堵板（59）。

8.根据权利要求7所述的一种半植入式排水装置，其特征在于：所述堵板（59）顶部一面紧贴倾斜板（55）开口，每个所述堵板（59）顶部安装有密封圈（510），用于保持堵板（59）与倾斜板（55）开口的密封。

9.根据权利要求7所述的一种半植入式排水装置，其特征在于：每个所述连接杆（58）另一端固定安装有六个延伸杆（511），六个所述延伸杆（511）的端部安装有配重球（512）。

10.根据权利要求9所述的一种半植入式排水装置，其特征在于：六个所述配重球（512）的重量大于堵板（59）的重量，无水时堵板（59）紧贴倾斜板（55），有水时堵板（59）远离倾斜板（55）。
