一种预制多肋槽板的制作方法

摘要: 本技术涉及建筑预制构件,具体涉及一种预制多肋槽板。背景技术:1、预制多肋板是免支撑楼板的一种常见应用形式,现有技术中专利cn214006187u公布了一种预制密...
一种预制多肋槽板的制作方法

本技术涉及建筑预制构件,具体涉及一种预制多肋槽板。

背景技术:

1、预制多肋板是免支撑楼板的一种常见应用形式,现有技术中专利 cn214006187u公布了一种预制密肋板,适用于荷载、跨度较大的项目,但配套的预制叠合梁需专门预留与预制密肋板肋匹配的凹槽缺口,带凹槽缺口预制叠合梁制作精度要求高,且施工较为复杂;专利cn215829741u公布了一种带搁置挑头的预制密肋板,搁置挑头方便搁置,提高吊装效率,但预制密肋板肋较窄,拼缝明显,影响美观性,大跨度项目应用时肋较高,影响空间利用率,一种拼缝美观、跨度大且肋高小、搁置方便适用范围广的预制多肋槽板未见报道。

技术实现思路

1、本实用新型所要解决的技术问题在于克服上述现有技术之不足,提供一种拼缝美观、跨度大且肋高小、搁置方便适用范围广的预制多肋槽板。

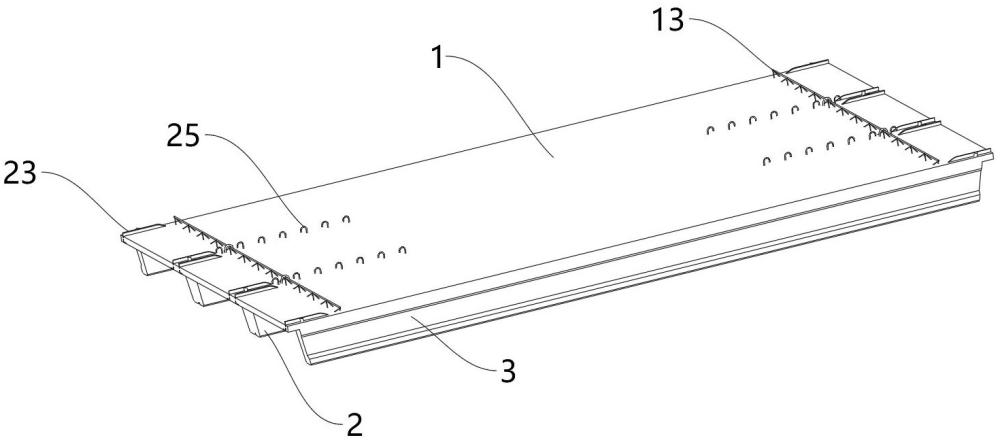

2、按照本实用新型提供的一种预制多肋槽板,包括面板、纵向中肋、纵向边肋和横向肋,所述面板包括板体混凝土和钢筋网片,所述钢筋网片埋设于所述板体混凝土内,所述纵向中肋和所述纵向边肋均包括纵肋混凝土、弯起钢筋和抗剪件,所述弯起钢筋两端向上弯折并与所述抗剪件焊联,所述纵向中肋和所述纵向边肋的所述纵肋混凝土内至少设有一组所述弯起钢筋及所述抗剪件,所述抗剪件埋入所述面板端部的所述板体混凝土中,所述纵向中肋设于所述面板底面中部,所述纵向边肋设于所述面板底面且位于宽度方向的至少一侧,所述面板端部凸出肋端部一定距离,所述横向肋包括横肋混凝土和钢筋,所述横肋混凝土下部埋设有至少一道所述钢筋,至少一道所述横向肋设于所述面板底面并串联所述纵向中肋和所述纵向边肋,所述面板、所述纵向中肋、所述纵向边肋和所述横向肋浇筑为一体。

3、按照本实用新型提供的一种预制多肋槽板还具有如下附属技术特征:

4、所述纵向中肋两端设有竖向抗剪网片筋,所述抗剪网片筋上部露出所述面板一定高度,所述抗剪网片筋为焊接网格状钢筋或弯折成波浪形钢筋。

5、所述纵向边肋两端设有竖向抗剪网片筋,所述抗剪网片筋上部露出所述面板一定高度,所述抗剪网片筋为焊接网格状钢筋或弯折成波浪形钢筋。

6、在所述纵向中肋和所述纵向边肋的所述纵肋混凝土下部埋设预应力钢筋。

7、所述面板靠近端部位置横向埋设至少一道钢筋桁架,所述钢筋桁架上部露出所述面板一定高度。

8、所述纵向中肋呈上大下小梯形轮廓且底边设装饰凹槽,所述纵向边肋外侧面设抗剪槽。

9、所述纵向中肋和所述纵向边肋的端部为斜端面。

10、所述纵向中肋和所述纵向边肋的高度为250-350 mm,所述纵向中肋宽度是所述纵向边肋宽度的2倍,肋间距为600-1200 mm。

11、所述纵向中肋和所述纵向边肋的高度大于或等于所述横向肋的高度。

12、所述纵向中肋内埋设有吊环,所述吊环上部紧靠所述桁架筋上弦。

13、按照本实用新型提供的一种预制多肋槽板与现有技术相比具有如下优点:

14、1.通过对纵向中肋和边肋的差异化设计,使相邻多肋槽板安装后,纵向边肋拼合的外轮廓与纵向中肋的外轮廓一致,拼缝与纵向中肋装饰凹槽相似,从而在视觉上有效弱化了构件接缝差异,显著提升整体美观性。

15、2. 通过优化预制多肋槽板纵向肋截面尺寸和间距,并在其纵肋混凝土下部埋设预应力钢筋,在降低肋高的同时,显著提高了多肋槽板的抗弯能力,满足了大跨度建筑的使用需求,改善了空间利用率。

16、3. 通过设置抗剪件、弯起钢筋、竖向抗剪网片筋等增强了多肋槽板端部的抗剪性能,施工时面板端部凸出部分直接搁置在预制梁搁置面上即可完成多肋槽板的安装,方便快捷,既适用于混凝土梁也适用于钢梁,能够满足不同建筑结构的应用需求。

1.一种预制多肋槽板,包括面板、纵向中肋、纵向边肋和横向肋,其特征在于:

2.如权利要求1所述的一种预制多肋槽板,其特征在于:

3.如权利要求1所述的一种预制多肋槽板,其特征在于:

4.如权利要求1所述的一种预制多肋槽板,其特征在于:

5.如权利要求1所述的一种预制多肋槽板,其特征在于:

6.如权利要求1所述的一种预制多肋槽板,其特征在于:

7.如权利要求1所述的一种预制多肋槽板,其特征在于:

8.如权利要求1所述的一种预制多肋槽板,其特征在于:

9.如权利要求1所述的一种预制多肋槽板,其特征在于:

10.如权利要求1所述的一种预制多肋槽板,其特征在于:
