一种建筑工程墙体砌筑装置的制作方法
本技术属于建筑工程,具体涉及一种建筑工程墙体砌筑装置。
背景技术:
1、在建筑工程中,墙体砌筑是一项基础且重要的工作环节,指的是利用各类砌筑材料,按照一定的规则和方法将其堆砌、粘结在一起,从而形成建筑物墙体的过程,传统的墙体砌筑主要依靠人工搬运砖块、涂抹砂浆,再逐块将砖块垒砌到合适位置。
2、现有技术存在的问题:
3、现有建筑工程在墙体砌筑过程中,通常采用施工线定位,并通过人工搬运砖块、涂抹砂浆,再逐块将砖块垒砌到合适位置,但现有施工线砌墙需要施工人员具备较高的专业技能和丰富的施工经验,否则在砌墙过程中,施工线可能会因受到施工人员的触碰、风吹等外力影响而发生移位,影响墙体砌筑质量和工作效率。
技术实现思路
1、本实用新型的目的是提供一种建筑工程墙体砌筑装置,能够通过对旋螺杆便于快速对砖墙两侧固定限位板和限位板,便于快速对墙体砌筑,提高施工质量。
2、本实用新型采取的技术方案具体如下:

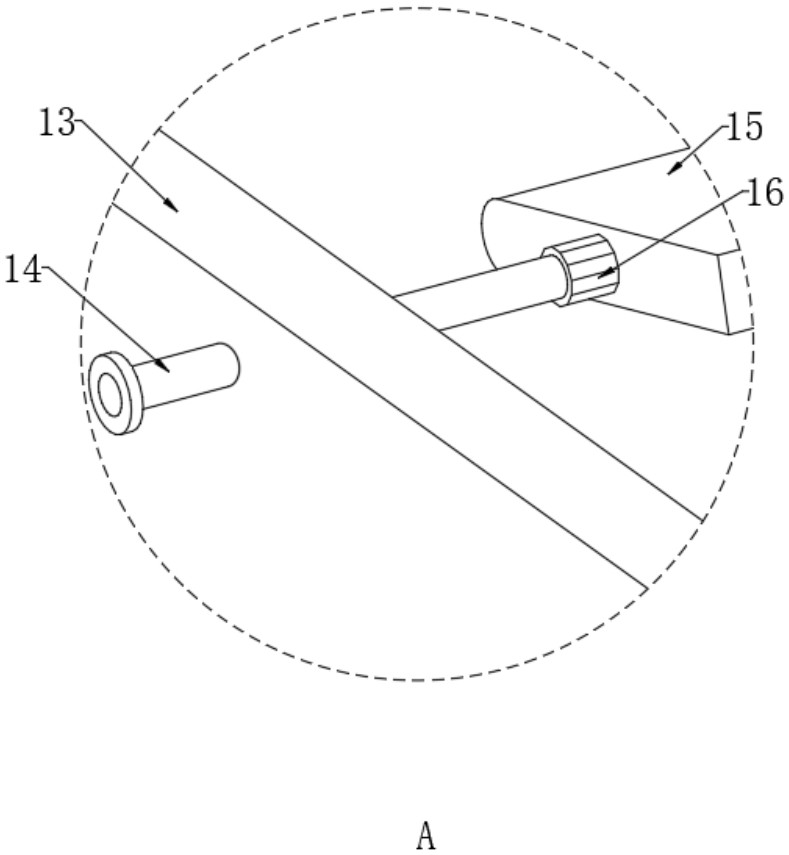

3、一种建筑工程墙体砌筑装置,包括砖墙,所述砖墙的两侧均设置有支杆一,两个所述支杆一的顶部均固定安装有支撑板一,两个所述支撑板一的前端共同组装有支撑板二,两个所述支撑板一的前端均开设有凸槽,所述凸槽内部滑动设置有凸块,所述支撑板二顶部的后端且靠近于凸槽处开设有方槽,所述凸块的前端贯穿设置于方槽的内部,所述支撑板一的底部螺接有对旋螺杆,所述对旋螺杆的一端一体式固定安装有转柄,所述对旋螺杆的外表面滑动设置有滑板,两个所述滑板的底端均嵌入式转动设置有限位轮,两个所述滑板的前端均固定安装有限位板,所述支撑板二顶部的中心处固定安装有气泡水平仪。
4、两个所述限位板之间共同贯穿设置有转杆,所述转杆中部的外表面一体式固定安装有刮板,所述转杆的外表面且位于刮板两侧一体式固定安装有多棱柱。
5、所述凸块的前端且位于方槽内部的外表面套设有弹簧,所述凸槽靠近支撑板二一侧固定开设有波纹槽二,所述凸块的前端且靠近于波纹槽二处固定开设有波纹槽一,所述支撑板二顶部的中心处固定安装有气泡水平仪。
6、所述支撑板二的底部开设有滑槽,两个所述滑板顶部滑动设置有滑槽内部。
7、两个所述支杆一底部均嵌入式滑动设置有支杆二,两个所述支杆二相互远离一侧均等距开设有孔槽,两个所述支杆一相互远离一侧的底端均螺接有螺栓,两个所述支杆二的底部均固定安装有滚轮。
8、本实用新型取得的技术效果为:
9、本实用新型,当对墙体进行砌筑时,将支撑板一和支撑板二置于砖墙两侧,拧动转柄,通过对旋螺杆使滑板、限位轮和限位板同时对向运动,对砖墙两侧进行夹持,当对第二层砖块进行铺设时,只需将泥浆倾倒于两个限位板之间,同时推动支撑板一,通过可调节角度的刮板,不仅可对砖块顶部的泥浆进行快速刮平并铺设新的砖块,避免灰缝厚度不一,同时可灵活调节灰缝的厚度,提高墙体砌筑的质量和美观度,同时降低工作难度,减少现有施工线砌墙的方式,并通过两块限位板限位,可快速整齐放置砖块,避免砖块倾斜,进一步提高施工质量,通过支撑板一底部加装可调节的支杆一,可灵活调节限位板高度,避免需要人工不断地移动和调整施工线的高度,提高施工效率。
1.一种建筑工程墙体砌筑装置,包括砖墙(1),其特征在于:所述砖墙(1)的两侧均设置有支杆一(2),两个所述支杆一(2)的顶部均固定安装有支撑板一(5),两个所述支撑板一(5)的前端共同组装有支撑板二(6),两个所述支撑板一(5)的前端均开设有凸槽(18),所述凸槽(18)内部滑动设置有凸块(19),所述支撑板二(6)顶部的后端且靠近于凸槽(18)处开设有方槽(21),所述凸块(19)的前端贯穿设置于方槽(21)的内部,所述支撑板一(5)的底部螺接有对旋螺杆(10),所述对旋螺杆(10)的一端一体式固定安装有转柄(17),所述对旋螺杆(10)的外表面滑动设置有滑板(11),两个所述滑板(11)的底端均嵌入式转动设置有限位轮(12),两个所述滑板(11)的前端均固定安装有限位板(13)。
2.根据权利要求1所述的一种建筑工程墙体砌筑装置,其特征在于:两个所述限位板(13)之间共同贯穿设置有转杆(14),所述转杆(14)中部的外表面一体式固定安装有刮板(15),所述转杆(14)的外表面且位于刮板(15)两侧一体式固定安装有多棱柱(16)。
3.根据权利要求1所述的一种建筑工程墙体砌筑装置,其特征在于:所述凸块(19)的前端且位于方槽(21)内部的外表面套设有弹簧(20),所述凸槽(18)靠近支撑板二(6)一侧固定开设有波纹槽二(23),所述凸块(19)的前端且靠近于波纹槽二(23)处固定开设有波纹槽一(22),所述支撑板二(6)顶部的中心处固定安装有气泡水平仪(7)。
4.根据权利要求1所述的一种建筑工程墙体砌筑装置,其特征在于:所述支撑板二(6)的底部开设有滑槽,两个所述滑板(11)顶部滑动设置有滑槽内部。
5.根据权利要求1所述的一种建筑工程墙体砌筑装置,其特征在于:两个所述支杆一(2)底部均嵌入式滑动设置有支杆二(3),两个所述支杆二(3)相互远离一侧均等距开设有孔槽(9),两个所述支杆一(2)相互远离一侧的底端均螺接有螺栓(8),两个所述支杆二(3)的底部均固定安装有滚轮(4)。
