一种易拆卸地板结构的制作方法

本技术涉及地板，更具体地说，涉及一种易拆卸地板结构。

背景技术：

1、在建筑装修、展览展示、临时场所布置等场景中，对地板的便捷安装、拆卸及重复利用需求日益凸显。传统地板多采用粘合剂粘接、钉子固定等方式安装，不仅施工繁琐、耗时费力，拆卸时还易造成地板及基层损坏，难以重复利用，且维修更换成本高。

2、但是现有的易拆卸地板在使用时存在以下问题：

3、现有的易拆卸地板虽通过简单拼接结构实现拆装，但普遍存在拼接稳固性不足的问题，使用过程中易因外力、振动出现松脱移位；同时，多数结构未考虑拼接处的防水防护设计，液体易从板块缝隙渗入，导致地板受潮变形、基层损坏。

4、本实用新型可实现地板快速拆装、灵活拓展，无需额外紧固件即可精准拼接，且能重复利用；同时通过二次锁定增强结构稳固性，借助防水设计阻挡液体渗入，兼顾便捷性、稳固性与防护性，适配多种场景使用需求，实现实用与灵活的统一。

技术实现思路

1、本实用新型旨在于解决上述背景技术提出的技术问题，提供一种易拆卸地板结构。

2、为实现上述目的，本实用新型提供如下技术方案：一种易拆卸地板结构，包括：后板，所述后板前侧设置有前板，所述后板与前板之间设置有拼接板，所述后板正面固定安装有凸块，所述后板正面开设有内凹槽，所述凸块与内凹槽为交替设置，所述前板背面与后板呈相反设置，且前板与后板上的凸块、内凹槽相配合，所述拼接板数量为若干个，且拼接板背面与前板背面一致，拼接板正面与后板一致。

3、进一步的优选方案：所述凸块正面固定安装有插块一，所述内凹槽正面开设有插槽一，所述内凹槽内部左右两侧均开设有容置槽。

4、进一步的优选方案：所述凸块与内凹槽正面均固定连接有接水槽，接水槽位于插块一、插槽一上方。

5、进一步的优选方案：所述容置槽内转动连接有转板，所述转板上下端均固定安装有固定柱，所述固定柱表面嵌套有轴承，所述轴承固定安装在容置槽内部上下端。

6、进一步的优选方案：所述前板正面开设有插槽二，所述前板正面固定安装有插块二，所述插槽二与插块一配套设置，所述插块二与插槽一配套设置。

7、进一步的优选方案：所述插块二左右两端均开设有限位槽，所述限位槽与转板配套设置。

8、进一步的优选方案：所述前板背面开设有容纳槽，所述容纳槽嵌套在接水槽表面。

9、有益效果：

10、1.通过设置有凸块、内凹槽、插块一、插槽一、插块二和插槽二，凸块与内凹槽的交替设置及咬合，搭配插块与插槽的配套插接，形成双重定位结构，让板块拼接时快速对齐、安装便捷，无需额外紧固件即可实现初步稳固连接，这种模块化设计使多块地板能按统一逻辑连续延伸，适配不同面积需求，且拆卸时仅需分离插块与插槽、凸块与内凹槽，实现无损拆装，重复利用率高；

11、2.通过设置有转板和限位槽，可实现拼接结构的二次机械锁定，当插块完全插入插槽后，转板借助轴承转动卡入限位槽，形成卡位式紧固，有效避免地板使用过程中因外力或振动出现松脱，大幅提升拼接后的结构稳固性，让易拆卸地板在满足快速拆装需求的同时，兼具长期使用的可靠性；

12、3.通过设置有接水槽，构建了拼接处的防水防护结构，其与对应容纳槽精准嵌套，能紧密封堵板块拼接缝隙，有效阻挡液体从缝隙渗入地板下方，避免受潮损坏，同时接水槽的斜面设计可引导表面液体流入槽内，实现定向收集，防止液体随意流淌造成扩散渗漏，在保障地板易拆易装特性的基础上，显著提升了防水实用性，适配更多潮湿环境使用需求；

13、4.综上所述，该种易拆卸地板结构，通过设置有凸块、内凹槽、插块一、插槽一、插块二、插槽二、转板、接水槽和限位槽等结构，实现板块间快速对齐与初步稳固拼接，模块化设计让安装拆卸无需额外工具，兼顾便捷性与重复利用率，转板与限位槽构成二次机械锁定，有效防止使用中松脱，提升结构稳固性，接水槽与容纳槽精准嵌套，形成拼接处防水防护，搭配斜面设计引导液体收集，避免渗漏受潮，多重结构协同作用，既满足不同面积场景的灵活拓展需求，又兼具稳固耐用、防水实用的特性，全面适配易拆易装、可靠使用的核心诉求。

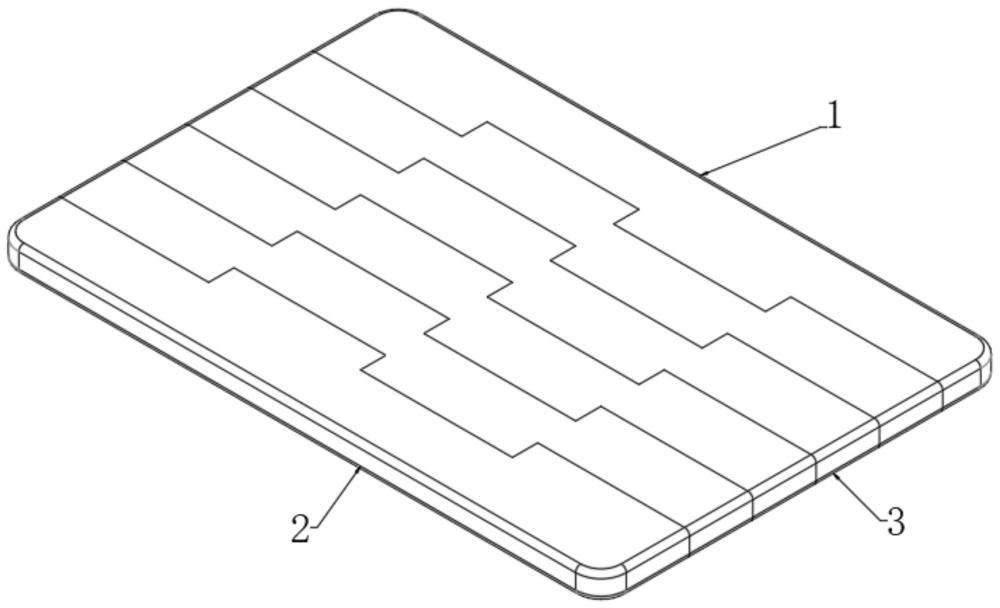

1.一种易拆卸地板结构，包括：后板（1），所述后板（1）前侧设置有前板（2），所述后板（1）与前板（2）之间设置有拼接板（3），其特征在于：所述后板（1）正面固定安装有凸块（101），所述后板（1）正面开设有内凹槽（102），所述凸块（101）与内凹槽（102）为交替设置，所述前板（2）背面与后板（1）呈相反设置，且前板（2）与后板（1）上的凸块（101）、内凹槽（102）相配合，所述拼接板（3）数量为若干个，且拼接板（3）背面与前板（2）背面一致，拼接板（3）正面与后板（1）一致。

2.根据权利要求1所述的一种易拆卸地板结构，其特征在于：所述凸块（101）正面固定安装有插块一（103），所述内凹槽（102）正面开设有插槽一（104），所述内凹槽（102）内部左右两侧均开设有容置槽（105）。

3.根据权利要求2所述的一种易拆卸地板结构，其特征在于：所述凸块（101）与内凹槽（102）正面均固定连接有接水槽（107），接水槽（107）位于插块一（103）、插槽一（104）上方。

4.根据权利要求3所述的一种易拆卸地板结构，其特征在于：所述容置槽（105）内转动连接有转板（106），所述转板（106）上下端均固定安装有固定柱（108），所述固定柱（108）表面嵌套有轴承（109），所述轴承（109）固定安装在容置槽（105）内部上下端。

5.根据权利要求4所述的一种易拆卸地板结构，其特征在于：所述前板（2）正面开设有插槽二（201），所述前板（2）正面固定安装有插块二（202），所述插槽二（201）与插块一（103）配套设置，所述插块二（202）与插槽一（104）配套设置。

6.根据权利要求5所述的一种易拆卸地板结构，其特征在于：所述插块二（202）左右两端均开设有限位槽（203），所述限位槽（203）与转板（106）配套设置。

7.根据权利要求6所述的一种易拆卸地板结构，其特征在于：所述前板（2）背面开设有容纳槽（204），所述容纳槽（204）嵌套在接水槽（107）表面。
