一种降温型装配式消防通风机房结构的制作方法

本申请属于装配式建筑及消防排烟风机房，具体而言涉及一种降温型装配式消防通风机房结构。

背景技术：

1、近年来，随着《建筑设计防火规范》与《建筑防排烟系统技术标准》等规范的迭代更新，明确要求设置消防通风设备专用机房，以保障火灾时的人员安全疏散。特别是《电动汽车分散充电设施工程技术标准》规定地下车库需按每1000平方米设置防火单元，致使消防排烟系统数量大幅增加，传统现浇通风机房占用大量有效建筑面积。以四万平方米地下车库为例，需设置约30处排烟机房，每处占地20–40平方米，累计占用600–1000平方米，显著挤占车位空间与其他功能布局。

2、现有技术中，传统现浇机房在主体结构完成后难以适应功能与设备的变更，导致原有部分设施需要拆除重建，造成材料浪费与工期延误，缺乏空间灵活性，难以达到使用功能上的灵活布置。

3、随着建筑工业化与智能制造的快速发展，推动了装配式通风机房的应用，其凭借施工高效、质量可控与空间集约等优势，在大型公建与工业建筑中备受青睐。

4、然而，现有装配式机房在实践中仍面临以下不足：

5、1、设备运行时振动噪声突出，不仅制约系统性能充分发挥，也影响建筑绿色品质与使用体验。

6、2、现有技术中的装配式机房，都没有额外单独配置降温措施，而发生火灾时吸入的烟气温度高，对风机正常工作造成不利影响，甚至高温会损伤风机，造成风机工作失效，机房工作可靠性得不到保障。

技术实现思路

1、鉴于上述的分析，本实用新型实施例旨在提供一种降温型装配式消防通风机房结构，用以解决现有技术中存在的上述问题中的一者或多者。

2、本实用新型的目的是这样实现的：

3、一种降温型装配式消防通风机房结构，包括机房围壁筒身和风机，机房围壁筒身具有底板、竖向平行布置的第一侧墙和第二侧墙，机房围壁筒身的水平方向的两端分别具有第一开口端和第二开口端，第一开口端和第二开口端分别安装有第一端盖和第二端盖，第一端盖和第二端盖上均设有吸排烟口，吸排烟口用于与通风管道连接；

4、其中，机房围壁筒身内设有内部排烟管路，内部排烟管路的两端分别连接第一端盖上的吸排烟口、第二端盖上的吸排烟口；风机设于内部排烟管路上，内部排烟管路上还设有降温机构。

5、进一步地，还包括机房检修门，机房检修门设于第一侧墙或第二侧墙上；其中，机房围壁筒身、第一端盖、第二端盖、机房检修门均采用预制混凝土结构或超高性能混凝土结构。

6、进一步地，内部排烟管路包括两段排烟风管，风机设于机罩内，机罩具有进风口和出风口，进风口和出风口分别通过一段排烟风管与第一端盖上的吸排烟口、第二端盖上的吸排烟口连接。

7、进一步地，内部排烟管路还包括两段软连接管，机罩的进风口和出风口分别通过一段软连接管与两侧的排烟风管连接。

8、进一步地，机房围壁筒身的侧墙上设有自然通风口，以供机房平时通风使用；自然通风口的上方设有风口挡板，风口挡板通过记忆合金弹簧设于自然通风口的上方，当发生火灾机房温度达到70℃时，记忆合金弹簧熔断，风口挡板下落并关闭自然通风口。

9、进一步地，降温机构包括电机冷却系统，被配置为对风机的电机进行散热降温；风机的电机后端设有电机冷却系统，电机冷却系统采用内循环风机叶轮，电机的电机壳上设有与外界连通的导流管，风机运转时通过导流管与外界进行流体交换，实现强制通风冷却电机。

10、进一步地，降温机构包括喷水系统，喷水系统具有喷淋水管和排水管，喷淋水管的进水一端连接水源，喷淋水管的出水一端设有多个喷头；内部排烟管路的底部设有排水口，排水口安装排水地漏，机房围壁筒身的底板上设有泄水口，排水管的两端分别连接排水口和泄水口，泄水口通过外部水管与建筑排水管连接。

11、进一步地，喷头布置于机罩内，多个喷头能够从不同方向朝风机喷水；和/或，喷头布置于风机的上游排烟风管内。

12、进一步地，排水口设于风机的机罩底部。

13、进一步地，还设有电气仓，电气仓布置于机房围壁筒身的内壁与内部排烟管路的外壁之间的空间内。

14、与现有技术相比，本实用新型提供的降温型装配式消防通风机房结构，至少可实现如下有益效果之一：

15、1、机房内预留满足防火要求的风、水、电接口，机房内采用多种降温方式，提高消防风机运行效率、增加消防风机使用寿命，可有效节省机房面积，提供更高品质使用需求；而且，运行过程中振动小、噪声低、安全可靠，可提供更高品质使用需求。

16、2、不仅能够落地安装于屋面，机房占用高度小于2.2m，可不计算机房面积；还可以可吊装于高大空间顶板下，不占用地面空间，也可利用角落等无效灰空间在楼地面位置落地放置。

17、3、采用装配式集成设计，成本低，自重轻，耐防火，兼顾稳定、重复使用和美观等多重优点。

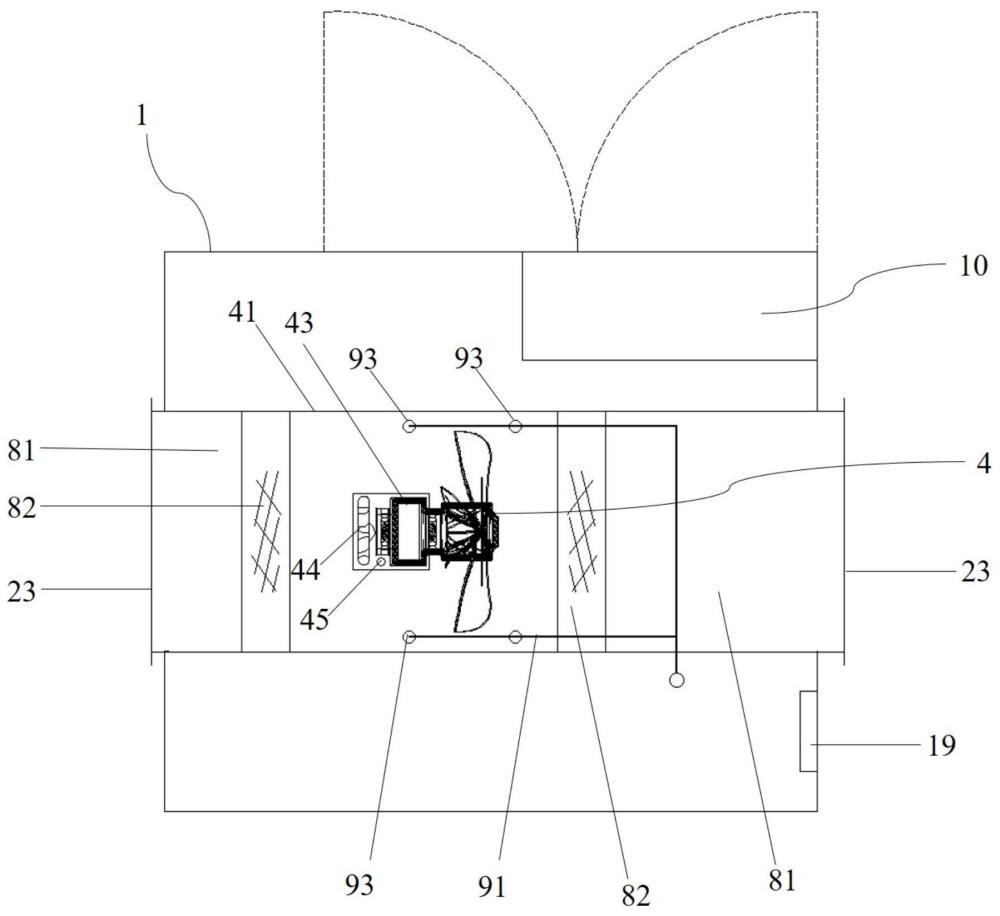

1.一种降温型装配式消防通风机房结构，其特征在于，包括机房围壁筒身（1）和风机（4），机房围壁筒身（1）具有底板（15）、竖向平行布置的第一侧墙（11）和第二侧墙（12），机房围壁筒身（1）的水平方向的两端分别具有第一开口端（13）和第二开口端（14），第一开口端（13）和第二开口端（14）分别安装有第一端盖（21）和第二端盖（22），第一端盖（21）和第二端盖（22）上均设有吸排烟口（23），所述吸排烟口（23）用于与通风管道（300）连接；

2.根据权利要求1所述的降温型装配式消防通风机房结构，其特征在于，还包括机房检修门（3），机房检修门（3）设于第一侧墙（11）或第二侧墙（12）上；

3.根据权利要求1所述的降温型装配式消防通风机房结构，其特征在于，所述内部排烟管路（8）包括两段排烟风管（81），所述风机（4）设于机罩（41）内，所述机罩（41）具有进风口和出风口，进风口和出风口分别通过一段排烟风管（81）与第一端盖（21）上的吸排烟口（23）、第二端盖（22）上的吸排烟口（23）连接。

4.根据权利要求3所述的降温型装配式消防通风机房结构，其特征在于，所述内部排烟管路（8）还包括两段软连接管（82），所述机罩（41）的进风口和出风口分别通过一段软连接管（82）与两侧的排烟风管（81）连接。

5.根据权利要求1所述的降温型装配式消防通风机房结构，其特征在于，所述机房围壁筒身（1）的侧墙上设有自然通风口（19），以供机房平时通风使用；自然通风口（19）的上方设有风口挡板，风口挡板通过记忆合金弹簧设于自然通风口（19）的上方，当发生火灾机房温度达到70℃时，记忆合金弹簧熔断，风口挡板下落并关闭自然通风口（19）。

6.根据权利要求1所述的降温型装配式消防通风机房结构，其特征在于，所述降温机构包括电机冷却系统，被配置为对所述风机的电机（43）进行散热降温；

7.根据权利要求3所述的降温型装配式消防通风机房结构，其特征在于，所述降温机构包括喷水系统（9），喷水系统（9）具有喷淋水管（91）和排水管（92），喷淋水管（91）的进水一端连接水源，喷淋水管（91）的出水一端设有多个喷头（93）；所述内部排烟管路（8）的底部设有排水口，排水口安装排水地漏，机房围壁筒身（1）的底板（15）上设有泄水口（151），所述排水管（92）的两端分别连接排水口和泄水口（151），泄水口（151）通过外部水管与建筑排水管（92）连接。

8.根据权利要求7所述的降温型装配式消防通风机房结构，其特征在于，所述喷头（93）布置于所述机罩（41）内，多个喷头（93）能够从不同方向朝所述风机（4）喷水；

9.根据权利要求7所述的降温型装配式消防通风机房结构，其特征在于，所述排水口设于所述风机（4）的机罩（41）底部。

10.根据权利要求1所述的降温型装配式消防通风机房结构，其特征在于，还设有电气仓（10），所述电气仓（10）布置于所述机房围壁筒身（1）的内壁与所述内部排烟管路（8）的外壁之间的空间内。
