一种高低跨度屋面变形缝的通行踏板的制作方法

本技术涉及变形缝，具体而言，涉及一种高低跨度屋面变形缝的通行踏板。

背景技术：

1、在建筑领域，由于温度、湿度等环境因素的变化，建筑物结构会产生热胀冷缩现象，进而导致开裂或变形，为此，变形缝的设置成为必要，其为建筑物预留了形变空间，有效避免了因结构变形引发的损坏，目前，针对变形缝的防水处理，现有技术通常采用在变形缝两侧建筑基础结构上错位搭接盖板的方式，通过盖板遮盖变形缝以防止雨水侵入，然而，在高低跨度屋面场景中，此类变形缝本身存在通行不便的问题，而安装的盖板在长期使用过程中，因频繁踩踏易发生变形，导致盖板与变形缝之间出现缝隙，防水效果显著降低，甚至引发渗漏风险。

技术实现思路

1、为了弥补以上不足，本实用新型提供了一种高低跨度屋面变形缝的通行踏板，用于解决上述问题。

2、本实用新型是这样实现的：

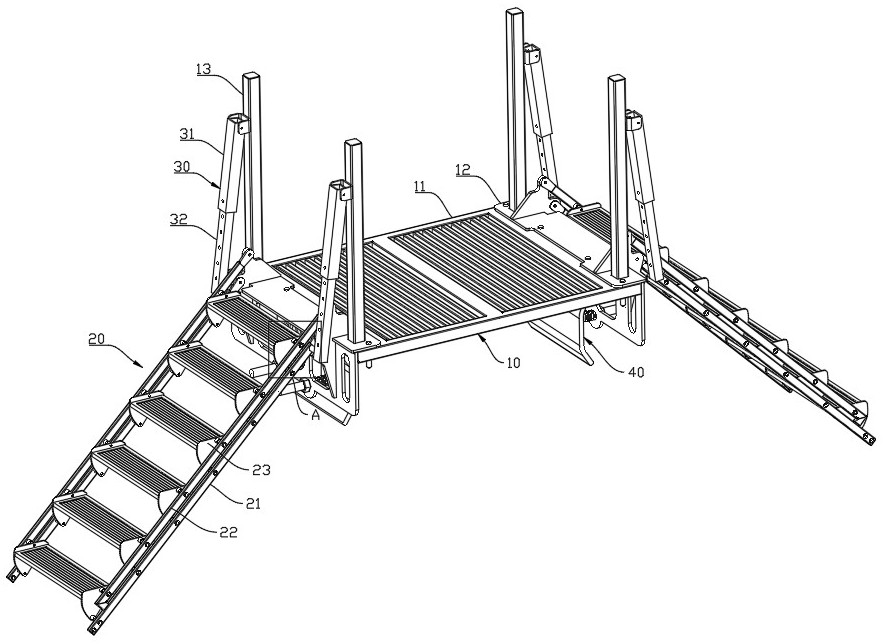

3、一种高低跨度屋面变形缝的通行踏板，包括格栅架和在其两端部设置的折叠梯，所述格栅架包括有格栅板，以及在其长度方向两端部设置的组装板，所述组装板的顶部长度方向两端部设置有一组立杆，所述组装板上位于两个所述立杆之间设置有两个侧立板，所述折叠梯铰接在两个所述侧立板上，所述折叠梯与相邻一侧的所述立杆之间设置有伸缩支撑杆，所述组装板的底部设置有下翼板，两个所述下翼板相对一侧设置有弹性夹持件。

4、在本实用新型的实施例中，所述侧立板包括在其侧面开设的第一安装孔和第二安装孔。

5、在本实用新型的实施例中，所述折叠梯包括有踏板，所述踏板有6个，且每个所述踏板的两端分别铰接有第一连接杆和第二连接杆，所述第一连接杆位于所述第二连接杆的下方。

6、在本实用新型的实施例中，所述伸缩支撑杆包括滑动设置在一起的外杆和内杆，且所述外杆和所述内杆的一侧开设有销孔，二者通过插销插入销孔实现长度调节。

7、在本实用新型的实施例中，所述立杆的外侧靠近所述折叠梯的一侧设置有铰接座，所述第一连接杆的外侧靠近所述立杆的一侧设置有铰接轴。

8、在本实用新型的实施例中，所述外杆的端部与所述铰接座铰接，所述内杆的端部与所述铰接轴铰接。

9、在本实用新型的实施例中，所述下翼板的侧面靠近底部一侧沿中心对称开设有活动孔。

10、在本实用新型的实施例中，所述弹性夹持件包括夹板，所述夹板靠近所述下翼板的一侧设置有两根导杆，且两根所述导杆分别贯穿相邻的所述活动孔，且所述导杆的端部还设置有限位片，所述导杆上位于所述下翼板和所述夹板之间设置有压缩弹簧。

11、在本实用新型的实施例中，所述弹性夹持件包括夹板，所述夹板靠近所述下翼板的一侧设置有两根导杆，且两根所述导杆分别贯穿相邻的所述活动孔，且所述导杆的端部螺纹连接有限位螺母，所述导杆上位于所述下翼板和所述夹板之间设置有压缩弹簧。

12、在本实用新型的实施例中，所述夹板为弧形夹板。

13、本实用新型的有益效果是：通过格栅架横跨变形缝形成通行平台，两端折叠梯利用铰接的踏板组与伸缩支撑杆配合，可根据变形缝高度差调节展开宽度，确保格栅板与下方防水盖板保持安全距离，弹性夹持件通过压缩弹簧驱动弧形夹板对变形缝两侧结构进行弹性夹持，既实现初步固定防止位移，又适应变形缝的形变特性。通过格栅架将通行荷载转移至结构主体，避免直接踩踏防水盖板，解决了对盖板踩踏变形导致的渗漏问题；折叠梯与伸缩支撑杆组合可适配变形缝一定的高度差；夹持式安装无需破坏原结构，折叠展开方式操作简单。

1.一种高低跨度屋面变形缝的通行踏板，其特征在于，包括格栅架（10）和在其两端部设置的折叠梯（20），所述格栅架（10）包括有格栅板（11），以及在其长度方向两端部设置的组装板（12），所述组装板（12）的顶部长度方向两端部设置有一组立杆（13），所述组装板（12）上位于两个所述立杆（13）之间设置有两个侧立板（1201），所述折叠梯（20）铰接在两个所述侧立板（1201）上，所述折叠梯（20）与相邻一侧的所述立杆（13）之间设置有伸缩支撑杆（30），所述组装板（12）的底部设置有下翼板（1202），两个所述下翼板（1202）相对一侧设置有弹性夹持件（40）。

2.根据权利要求1所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述侧立板（1201）包括在其侧面开设的第一安装孔（12011）和第二安装孔（12012）。

3.根据权利要求2所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述折叠梯（20）包括有踏板（23），所述踏板（23）有6个，且每个所述踏板（23）的两端分别铰接有第一连接杆（21）和第二连接杆（22），所述第一连接杆（21）位于所述第二连接杆（22）的下方。

4.根据权利要求3所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述伸缩支撑杆（30）包括滑动设置在一起的外杆（31）和内杆（32），且所述外杆（31）和所述内杆（32）的一侧开设有销孔，二者通过插销插入销孔实现长度调节。

5.根据权利要求4所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述立杆（13）的外侧靠近所述折叠梯（20）的一侧设置有铰接座，所述第一连接杆（21）的外侧靠近所述立杆（13）的一侧设置有铰接轴。

6.根据权利要求5所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述外杆（31）的端部与所述铰接座铰接，所述内杆（32）的端部与所述铰接轴铰接。

7.根据权利要求1所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述下翼板（1202）的侧面靠近底部一侧沿中心对称开设有活动孔（12021）。

8.根据权利要求7所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述弹性夹持件（40）包括夹板（41），所述夹板（41）靠近所述下翼板（1202）的一侧设置有两根导杆（42），且两根所述导杆（42）分别贯穿相邻的所述活动孔（12021），且所述导杆（42）的端部还设置有限位片，所述导杆（42）上位于所述下翼板（1202）和所述夹板（41）之间设置有压缩弹簧（43）。

9.根据权利要求7所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述弹性夹持件（40）包括夹板（41），所述夹板（41）靠近所述下翼板（1202）的一侧设置有两根导杆（42），且两根所述导杆（42）分别贯穿相邻的所述活动孔（12021），且所述导杆（42）的端部螺纹连接有限位螺母（44），所述导杆（42）上位于所述下翼板（1202）和所述夹板（41）之间设置有压缩弹簧（43）。

10.根据权利要求8或9所述的一种高低跨度屋面变形缝的通行踏板，其特征在于，所述夹板（41）为弧形夹板（41）。
