一种具有双气流路径的手持器具的制作方法

本发明涉及手持式头发护理器具，尤其涉及一种具有双气流路径的手持器具。

背景技术：

1、现有高速吹风机普遍采用“手柄底部进风—高速无刷马达增压—主风道—加热单元—出风口”的单气流路径架构。马达转速通常在≥9万转/分。实践表明，手柄底部进风网孔的面积与高速马达进风面积的比值普遍在 3:1 以上，进风面积存在较大冗余，即使遮蔽进风网孔面积的一半，也不影响通过高速马达的进风量。

2、该架构长期存在以下痛点：风速与风量受单一气流路径和马达功率的限制而偏小，干发效率遭遇瓶颈；若通过提高马达转速或功率来增大风速与风量，又会导致噪音偏大，风速风量与噪音相互制约、难以兼顾；机身外壳温升高（风筒烫手）、出风温度场不均（局部热点）；马达与电控仅依赖自身进风散热；出风口射流的动能在机外散逸浪费；风道壁面的散热直接损失并加剧外壳温升。

3、以戴森专利cn103355928b为代表的方案，采用双进风口分离式双气流路径架构：两条气流路径分别具有独立的、空间上分离的进风口，主气流从手柄底部进风口进入，经风扇单元、加热器后从环状第二流体出口射出；第二股气流（被卷吸的环境空气）从位于风筒后端的中心孔道进风口进入，贯穿本体后在出风口处或附近与主气流结合，两股气流独立发射，实现气流放大。该方案中，主热风出口位于被动气流出口的外围，即“热包冷”的出风口拓扑。

4、该类方案存在以下局限：（1）必须形成贯穿本体的中心孔道（中空风筒），使结构与外观形态受限；（2）两个外部进风口分离布置，进风与密封结构复杂；（3）被动气流路径不承担对马达、电控和外壳的冷却功能；（4）外壳防烫依赖额外隔热层或进风绕行，重量与成本增加。

5、综上，现有技术存在如下待解决的技术问题：（1）双进风口分离架构导致结构复杂、产品形态受限；（2）被动气流路径未能利用进风冗余面积与马达负压潜能；（3）外壳防烫、出风柔化、马达散热、风量增益等需求未能由同一结构协同解决；（4）出风口射流动能与主风道壁面散热均被浪费；（5）风速、风量受马达功率与单一路径限制而难以提升，提高马达转速又导致噪音偏大，风速风量与噪音相互制约，用户难以同时获得大风量快干与低噪的使用体验。

技术实现思路

1、针对现有技术中存在的上述问题，现提供一种具有双气流路径的手持器具，旨在能够形成冷风包热风的混合气流，以起到护发效果，并能够有效提升总出风量而无需增加马达功率，同等总风量下马达可降档运行，能够有效降低噪声源强，用以克服上述技术缺陷的至少其中之一。

2、具体技术方案如下：

3、一种具有双气流路径的手持器具，包括具有进风端和出风端的主体、形成于主体内且邻近于进风端的进风区域，主体内还设置有高速马达和加热单元；

4、主体内构成有由进风区域至出风端的第一气流路径和第二气流路径，高速马达和加热单元均布置于第一气流路径中；

5、第一气流路径具有第一进风口和第一出风口，第二气流路径具有第二进风口和第二出风口，且第二进风口至少部分的包围第一进风口，第二出风口邻近于第一出风口，

6、并且，在高速马达运行状态下，于第一气流路径中高速流动的第一流体在第二进风口及第二出风口处分别形成负压，致使进风区域内的气流被吸引入第二气流路径中并形成第二流体，且第一流体和第二流体分别独立的喷出出风端或混流后喷出出风端。

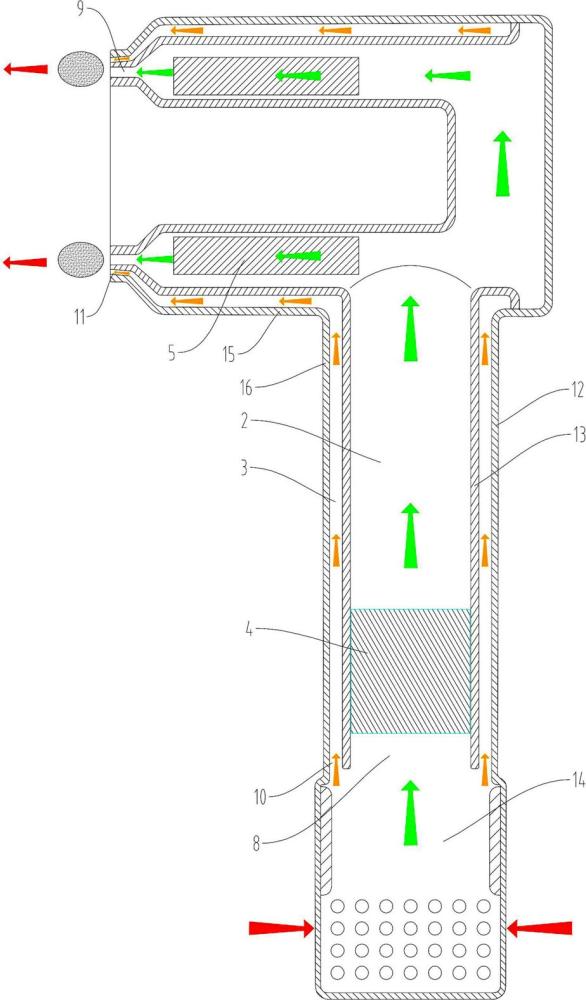

7、较佳的，主体包括外壳体、位于外壳体中的内壳体，且第一气流路径构成于内壳体中，高速马达和加热单元均布置于内壳体中，并由外壳体与内壳体构成的夹层空间形成第二气流路径，致使在延伸路径上，第二气流路径至少部分的包围第一气流路径，并使第二流体能够吸收由第一气流路径中产生并传导至内壳体的壁上的热量。

8、较佳的，第二气流路径和第一气流路径在延伸方向上相隔绝。

9、较佳的，第二进风口为至少四分之一的圆环；且当其为完整闭合圆环时，完整包围第一进风口。

10、较佳的，第一出风口和第二出风口之间具有以下其中一种对应关系：

11、第二出风口为至少四分之一的圆环；且当其为完整闭合圆环时，完整包围第一出风口。

12、第一出风口为至少四分之一的圆环；且当其为完整闭合圆环时，完整包围第二出风口。

13、较佳的，第二进风口为围绕第一进风口布置的多个进风孔，第二出风口为围绕第一出风口或被第一出风口包围的多个出风孔。

14、较佳的，于内壳体中，高速马达布置于邻近于第一进风口的位置，加热单元布置于邻近于第一出风口的位置。

15、较佳的，内壳体邻近出风端的端部具有以下其中一种结构：

16、内壳体的端部延伸至出风端所在平面或突出该平面，致使第一流体与第二流体在出风端外侧混合；

17、内壳体的端部延伸至邻近出风端所在平面的位置，并于内壳体的端部至出风端所在平面的位置形成混流区域，致使第一流体与第二流体在混流区域中混合，并共同喷出出风端；

18、内壳体的端部远离出风端所在平面，致使第二流体与第一流体在第一出风口处混合，并共同喷出出风端。

19、较佳的，手持器具为整体呈“t”字形的吹风机，并具有横向的风筒和纵向的手柄，风筒和手柄具有以下其中一种对应关系：

20、手柄下端形成进风端，风筒前端形成出风端，且手柄下端内部形成连通进风端的进风区域，第一气流路径和第二气流路径均由风筒前端延伸至手柄内的进风区域；

21、风筒前端形成出风端，而后端形成进风端，且风筒内邻近后端的位置形成连通至进风端的进风区域，第一气流路径和第二气流路径均由风筒前端延伸至风筒内的进风区域。

22、较佳的，第二气流路径内还设有可调风门，用于调节第二气流路径的气流量。

23、上述技术方案的有益效果在于：

24、（1）具有双气流路径的手持器具包括具有进风端和出风端的主体，主体内具有进风区域、高速马达、加热单元，主体内构成有第一气流路径和第二气流路径，且分别形成进风口和出风口，高速马达、加热单元均布置于第一气流路径中，第二进风口至少部分的包围第一进风口，第二出风口邻近于第一出风口，高速马达作用下，在第二进风口和第二出风口处分别形成负压而使气流流入第二气流路径而形成第二流体，流体在出风端相结合或独立喷出，能够形成冷风包热风的混合气流，以起到护发效果，且因第二流体由高速马达产生的负压形成，能够有效提升总出风量而无需增加马达功率，同等总风量下马达可降档运行，能够有效降低噪声源强，出风端两股气流掺混降低射流剪切噪声，预混形态下出风紊流度下降、风噪主观听感改善，无需中空风筒与第二外部进风口，整机外观与双进风口分离式架构明显区分，使结构与外观自由度更高。

25、（2）第一气流路径构成于内壳体中，高速马达和加热单元均布置于内壳体中，并由外壳体与内壳体构成的夹层空间形成第二气流路径，第一流体持续冲刷外壳体的内壁及内壳体的外壁，能够使主体的外壳体表面温度预计下降10～20℃，握持与触肤安全性显著提升，能起到外壳防烫效果，且外壳体和内壳体之间的夹层空间形成的第二气流路径对第一气流路径构成声学质量层，能够对马达噪声形成阻隔，能够有效抑制噪音，同时第一流体由内壳体的壁面向外产生的散热被第二流体捕获并带回出风端，能降低热损失、提高能效，起到热量回收的技术效果，并对高速马达产生了辅助散热的效果，能够降低电控温升。

26、（3）第二出风口至少部分的包围第一出风口，以在出风端形成环状低温风幕包裹热风核的混合气流，使出风温度场均匀化、消除局部热点，风感柔和，有效起到护发效果，且出风风速剖面更宽，干发效率有效提高，总出风量提升预计10%～35%。
