吹风机的制作方法

本技术涉及家用电器,具体涉及一种吹风机。

背景技术:

1、吹风机的主要工作原理是通过电机运转带动风扇旋转,风扇将外界的空气吸入吹风机内部后,经加热元件的加热成热空气通过喷嘴吹出,进而快速干燥头发。

2、目前的吹风机受限于风道结构的设计不合理,导致吹风机的出风风速以及出风量不足,影响用户的使用体验。

技术实现思路

1、有鉴于此,本实用新型提供了一种吹风机,以解决目前的吹风机受限于风道结构的设计不合理,导致吹风机的出风风速以及出风量不足的问题。

2、本实用新型提供了一种吹风机,包括:

3、吹风筒,内腔形成送风风道,所述吹风筒的第一端设有与所述送风风道连通的出风口,所述吹风筒的第二端设有与所述送风风道连通的第二进风口,所述吹风筒的侧部设有与所述送风风道连通的进风风道;所述进风风道的出风端的横截面积小于所述进风风道的进风端的横截面积,以使所述第二进风口进行辅助进风;

4、手柄,一端连接在所述进风风道处,另一端设有第一进风口,所述手柄的内腔分别与所述第一进风口和所述进风风道连通;

5、热风装置,设于所述第一进风口和所述出风口之间形成的导风路径上,所述热风装置用于在所述导风路径上将从所述第一进风口进入的气流转换为热风,且将所述气流经所述进风风道输送至所述送风风道内,以在所述送风风道内形成螺旋的热风气流。

6、有益效果:本实用新型提供了一种吹风机,将进风风道的出风端的横截面积设计为小于进风风道的进风端的横截面积,利用流体流经狭窄通道时流速加快的原理,使得热风气流在经过进风风道后即进入送风风道时具有更高的初始风速,从而提高吹风机的出风风速和出风量。同时,进风风道与送风风道的连通位置附近因气流速度加快而导致压强降低,利用压力差的作用通过第二进风口作为辅助进风口,以提高吹风机的出风量。

7、在一种可选的实施方式中,所述热风装置设于所述手柄内,用于将从所述第一进风口进入的气流转换为热风,再将所述热风经所述进风风道输送至所述送风风道内,以在所述送风风道内形成螺旋的热风气流。

8、有益效果:将手柄设置在吹风筒的侧部,并将吹风机的进风位置即第一进风口设置在手柄上、且热风装置设于手柄内,气流从第一进风口进入后由热风装置转换为热风,并从设置在吹风筒上出风位置即出风口导出,热风气流的导流路径大大增加,使得吹风筒末端的出风口导出的热风气流温度温和,确保热风气流不会对头皮和头发产生损伤。

9、在一种可选的实施方式中,以所述吹风筒的侧部与所述进风风道的连接处为连接位置,所述吹风筒包括位于所述第二进风口与所述连接位置之间的第一段,以及位于所述出风口与所述连接位置之间的第二段,所述第一段的长度小于所述第二段的长度。

10、有益效果:在吹风筒设计其第一段的长度小于第二段的长度,使得热风气流能够在更长的吹风筒的第二段中流动,确保热风气流的导流路径,从而进一步提高吹风筒末端的出风口导出的热风气流的温和性。

11、在一种可选的实施方式中,所述第一段的长度与所述第二段的长度之比为:。

12、在一种可选的实施方式中,所述吹风筒的侧部设有气流引入口,位于所述气流引入口外周的部分所述吹风筒上固定设置有接口结构,所述接口结构与所述手柄固定连接;

13、所述进风风道固定设置在所述接口结构内,所述进风风道的进风端与所述手柄的内腔连通,所述进风风道的出风端与所述气流引入口对接连通。

14、有益效果:通过在吹风筒的侧部设置的接口结构,方便吹风筒与手柄连接,并且通过将进风风道设置在接口结构内,还能实现进风风道的隐藏,提高吹风机整体结构的美观性。

15、在一种可选的实施方式中,所述热风装置包括:

16、发热体,设置在所述手柄内;

17、风机,设置在所述手柄内,所述风机用于将外部环境中的空气从所述第一进风口吸入所述手柄内,并导向至所述发热体,并将经所述发热体加热后的热风输送至所述送风风道内。

18、有益效果:通过将发热体和风机均设置在手柄内,使得吹风机的重心落在手柄上,用户操作体验更好;并且方便发热体和风机等电器元件与外部电路连接;同时也方便手柄与吹风筒的进行拆装。

19、在一种可选的实施方式中,所述发热体位于靠近所述吹风筒的一端,所述风机位于所述第一进风口和所述发热体之间。

20、有益效果:将发热体靠近吹风筒设置而风机靠近第一进风口设置,即将风机设置发热体沿气流方向的上游,确保了流经风机的气流为常温空气,风机本身不会接触高温气流,从而避免了高温气流对风机的过热损伤,保证风机的使用寿命。

21、在一种可选的实施方式中,所述手柄内还设置有控制板,所述控制板设于所述风机和所述发热体之间,且与所述风机和所述发热体分别电连接。

22、有益效果:将控制板设置在风机和发热体之间,以便于控制板与风机和发热体分别进行电连接;同时也使得通过控制板位于发热体的上游,同样确保了流经控制板的气流为常温空气,控制板本身不会接触高温气流,从而避免了高温气流对控制板的过热损伤,保证控制板的使用寿命。

23、在一种可选的实施方式中,所述手柄具有握持段和进风段,所述握持段靠近所述进风风道设置,所述进风段位于所述握持段远离所述吹风筒的一端,所述第一进风口被构造环绕设置在所述进风段外周的若干进风孔。

24、有益效果:通过设置的握持段方便用户握持,并且通过将第一进风口设置在进风段上,避免用户使用时手部遮挡第一进风口。

25、在一种可选的实施方式中,所述手柄还具有发热体安装段,所述发热体安装段位于握持段靠近所述吹风筒的一端,并与所述吹风筒的侧部连接,所述发热体设置在发热体安装段内。

26、有益效果:避免发热体设置在握持段内而在用户使用时烫手。

1.一种吹风机,其特征在于,包括:

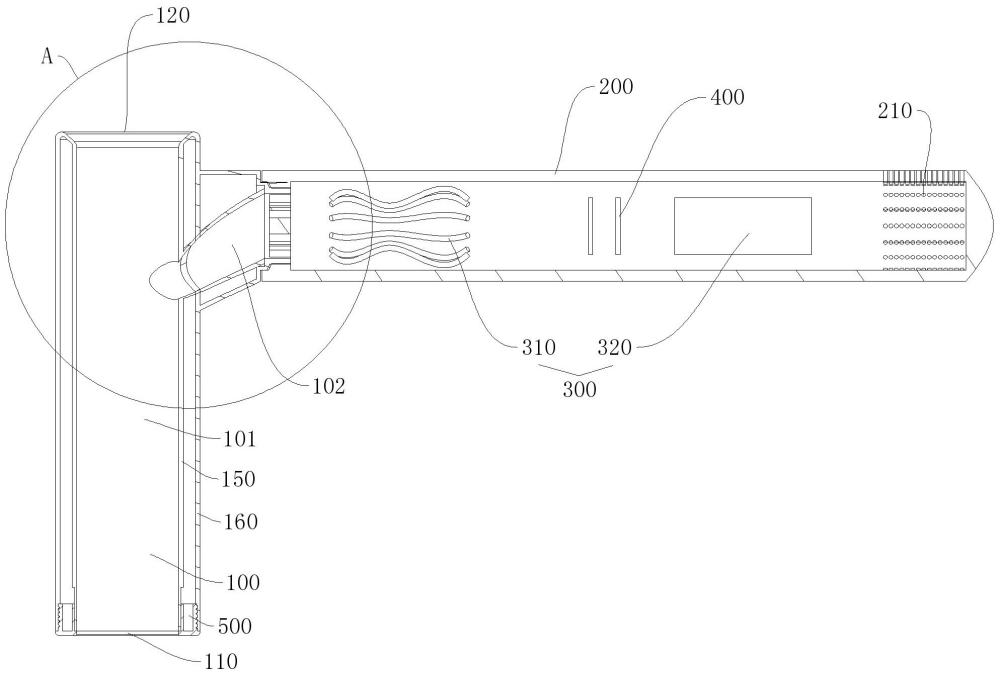

2.根据权利要求1所述的吹风机,其特征在于,所述热风装置(300)设于所述手柄(200)内,用于将从所述第一进风口(210)进入的气流转换为热风,再将所述热风经所述进风风道(102)输送至所述送风风道(101)内,以在所述送风风道(101)内形成螺旋的热风气流。

3.根据权利要求2所述的吹风机,其特征在于,以所述吹风筒(100)的侧部与所述进风风道(102)的连接处为连接位置,所述吹风筒(100)包括位于所述第二进风口(120)与所述连接位置之间的第一段(l1),以及位于所述出风口(110)与所述连接位置之间的第二段(l2),所述第一段(l1)的长度小于所述第二段(l2)的长度。

4.根据权利要求3所述的吹风机,其特征在于,所述第一段(l1)的长度与所述第二段(l2)的长度之比为1:3。

5.根据权利要求1所述的吹风机,其特征在于,所述吹风筒(100)的侧部设有气流引入口(130),位于所述气流引入口(130)外周的部分所述吹风筒(100)上固定设置有接口结构(140),所述接口结构(140)与所述手柄(200)固定连接;

6.根据权利要求1或2所述的吹风机,其特征在于,所述热风装置(300)包括:

7.根据权利要求6所述的吹风机,其特征在于,所述发热体(310)位于靠近所述吹风筒(100)的一端,所述风机(320)位于所述第一进风口(210)和所述发热体(310)之间。

8.根据权利要求7所述的吹风机,其特征在于,所述手柄(200)内还设置有控制板(400),所述控制板(400)设于所述风机(320)和所述发热体(310)之间,且与所述风机(320)和所述发热体(310)分别电连接。

9.根据权利要求5所述的吹风机,其特征在于,所述手柄(200)具有握持段和进风段,所述握持段靠近所述进风风道(102)设置,所述进风段位于所述握持段远离所述吹风筒(100)的一端,所述第一进风口(210)被构造环绕设置在所述进风段外周的若干进风孔。

10.根据权利要求9所述的吹风机,其特征在于,所述手柄(200)还具有发热体安装段,所述发热体安装段位于握持段靠近所述吹风筒(100)的一端,并与所述吹风筒(100)的侧部连接,所述发热体(310)设置在发热体安装段内。
