卷发筒及卷发器的制作方法

本技术涉及家用电器，具体涉及卷发筒及卷发器。

背景技术：

1、目前卷发器通常有以下三种形式：第一种是手动卷发器，第二种是自动卷发器，第三种是气流卷发器。手动卷发是用手将头发附着在圆筒形卷筒上，利用高温，用手将头发缠绕在卷筒上定型；自动卷发是用手将头发附着在卷筒上，利用电机正反转，将头发附着在卷筒上，利用高温将头发定型；气流卷发是通过高速热风在卷筒表面形成环形气流，头发靠近卷筒，自动吸附在卷筒上，通过高温气流进行卷发定型。

2、为了避免高温烫伤用户，损伤头发等问题，目前行业上普遍采用气流卷发棒，然而，气流卷发器的主要工作原理是通过电机运转带动风扇旋转，风扇将外界的空气吸入后，经加热元件加热成热空气，并输送至卷发通道进行卷发造型，然而传统的卷发器的风道结构设计不合理，导致风量流动损耗大，影响卷发效果。

技术实现思路

1、有鉴于此，本实用新型提供了一种卷发筒及卷发器，以解决现有技术中的气流卷发器存在风道结构设计不合理，导致风量流动损耗大，影响卷发效果的问题。

2、在第一方面，本实用新型提供了一种卷发筒，包括：

3、卷筒主体，卷筒主体内形成有卷发通道，卷筒主体的一端被构造为头发吸入口、另一端被构造为出风口；

4、进风风道，固定设置在卷筒主体的侧部，用于向卷发通道内输送热风，进风风道的中心轴线偏离卷筒主体的中心轴线。

5、有益效果：通过将进风风道的中心轴线偏离卷筒主体的中心轴线设置，使得进风风道中的热风气流能够沿靠近卷筒主体筒壁的位置进入并进行流动，避免热风气流直接与卷筒主体对侧的筒壁撞击产生能量损耗，从而减少风量的流动损耗，避免气流紊乱，使得卷发通道内能够形成一股高速、稳定、具有足够压力的气流，从而有效穿透和包裹发束，实现快速、均匀的加热定型效果。此外，通过上述设置能够使得的热风气流从进风风道出来后能够在卷发通道内形成螺旋的环流，更有利于卷发造型。

6、在一种可选的实施方式中，卷筒主体包括：

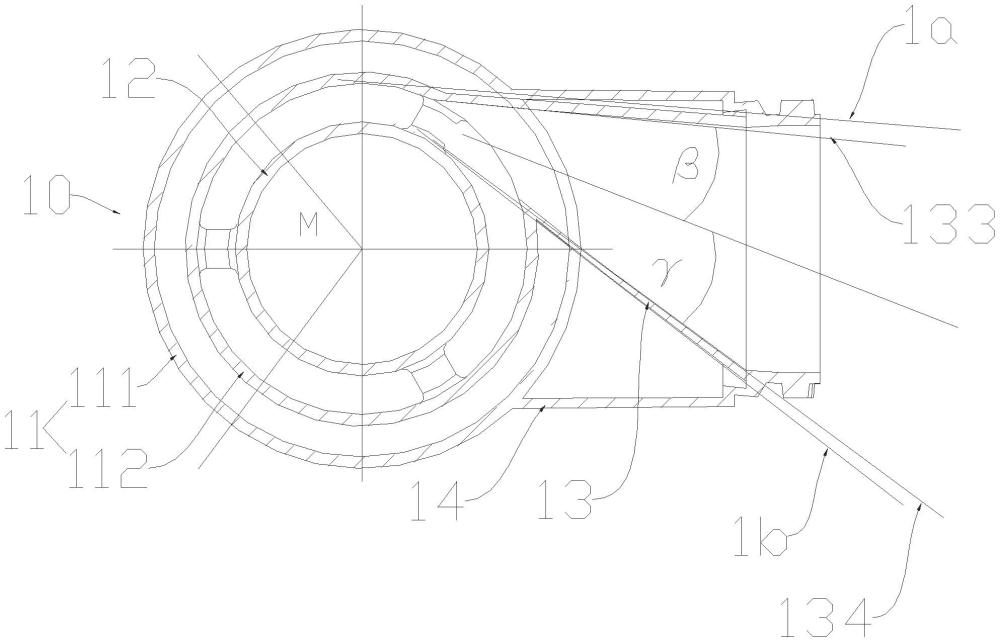

7、外筒，进风风道固定设置在外筒的侧部，进风风道的内周壁具有外侧腰边和内侧腰边；

8、外侧腰边位于远离卷筒主体中心轴线侧，内侧腰边位于靠近卷筒主体中心轴线侧；

9、外侧腰边与外筒的内周壁相切设置。

10、有益效果：通过将进风风道的外侧腰边设置为与外筒的内壁相切的，使得进风风道与卷发通道形成切向对接，更有利于从进风风道进入的热风气流能够顺着外筒内壁进行流动，避免热风气流直接与外筒对侧的筒壁撞击产生能量损耗，提高进风风道向卷发通道进风的流畅性，实现了减少风量流动损耗的技术效果，解决了高速气流由进风风道进入卷发通道风量损耗的问题。

11、在一种可选的实施方式中，外侧腰边与进风风道的中心轴线之间的夹角为β，0°＜β＜90°。

12、有益效果：通过将外侧腰边与进风风道的中心轴线之间的切向夹角设置为0°＜β＜90°，更有利于气流顺着外筒内壁进行流动，实现了减少风量流动损耗的技术效果。

13、在一种可选的实施方式中，卷筒主体还包括：

14、内筒，设置在外筒内，且与外筒同轴设置，外筒和内筒之间形成卷发通道；

15、内侧腰边与内筒的外周壁相切设置。

16、有益效果：通过将进风风道的内侧腰边与内筒的外壁设置为相切的，更有利于从进风风道进入的热风气流能够顺着内筒的外壁进行流动，避免热风气流直接与内筒的外壁撞击产生能量损耗，提高进风风道向卷发通道进风的流畅性，实现了减少风量流动损耗的技术效果，解决了高速气流由进风风道进入卷发通道风量损耗的问题。

17、在一种可选的实施方式中，内侧腰边与进风风道的中心轴线之间的夹角为γ，0°＜γ＜90°。

18、有益效果：通过将内侧腰边与进风风道的中心轴线之间的切向夹角设置为0°＜γ＜90°，更有利于气流顺着内筒外壁进行流动，实现了减少风量流动损耗的技术效果。

19、在一种可选的实施方式中，进风风道的中心轴线与卷筒主体的中心轴线之间形成的夹角为α，0°＜α＜90°。

20、有益效果：进风风道的中心轴线与卷筒主体的中心轴线呈锐角角度的夹角连接，有利于从进风风道进来的热风气流冲进卷发通道内，并形成一个朝向卷发筒末端出风口的冲力，从而形成螺旋气流，实现气流卷发的技术效果，同时避免热气流从头发吸入口逃逸的问题。

21、在一种可选的实施方式中，进风风道为锥筒形结构，且进风风道的出风端的过流断面的面积小于进风端的过流断面的面积。

22、有益效果：通过将进风风道设计成收缩风道，高速热风气流通过进风风道后，形成文丘里效应，加速热风装置吹出来的热气流，实现高速气流加压的技术效果，使得热风气流进入卷发通道时具有更高的初始风速，从而能够形成一股高速、稳定、具有足够压力的气流，更利于气流进入卷发筒内，确保气流能克服阻力顺利进入卷发筒内，并有效穿透和包裹发束，从而能高效地将头发吸附于卷发筒，并实现快速、均匀的加热定型效果，缩短头发定型时间，提高头发定型效果，用户使用体验更好。

23、在一种可选的实施方式中，外筒包括：

24、内层筒体和外层筒体，内层筒体和外层筒体之间间隔设置并形成空腔。

25、有益效果：外筒通过采用双层结构的设计，内层筒体和外层筒体之间间隔设置并形成空腔，外层筒体不仅能够增加外筒外观造型的多样性，同时也能降低热量的传递效率，起到防烫隔热的作用，降低卷发筒的表面温度，避免烫伤用户；内层筒体能够起到卷发附壁效果，限制头发的活动空间，与内筒配合起到卷发的技术效果，避免卷发飞丝的现象。此外，双层结构也能够使得卷发筒的结构更加牢固可靠。

26、在第二方面，本实用新型提供了一种卷发器，包括上述任一实施方式的卷发筒和手柄；

27、手柄的一端连接在卷筒主体侧部的进风风道处、另一端设置有进风口，手柄的内腔分别与进风口和进风风道连通；

28、手柄内设置有热风装置，热风装置用于将从进风口进入的气流转换为热风，并将热风经进风风道输送至卷发通道内，以在卷发通道内形成螺旋的热风气流。

29、有益效果：卷发器的气流由手柄尾端的进风口进入，从卷发筒尾端的出风口吹出，使用时头发从卷发筒上端的头发吸入口吸入，在热风装置的带动下，将高速的热气流经进风风道吹入内筒和外筒构成的卷发通道内，头发在螺旋气流中成型，实现头发螺旋成卷的技术效果，由于内筒和外筒约束气流，气流逃逸非常少，卷发过程中不会出现飞丝现象，而且由于气流从卷发筒下端的出风口吹出，不会直接吹人，用户使用体验更好，有效地解决了现有技术中的卷发器存在的热气流吹人，卷发飞丝的问题。

30、在一种可选的实施方式中，卷筒主体的侧部设有热风引入口，位于热风引入口外周的卷筒主体上固定设置有接口结构，接口结构与手柄固定连接；

31、进风风道固定设置在接口结构内，进风风道的进风端与手柄的内腔连通、出风端与热风引入口对接连通。

32、有益效果：通过设置的接口结构，方便卷发筒与手柄连接，并且通过将进风风道设置在接口结构内，还能实现进风风道的隐藏，提高美观性。
