卷发筒及卷发器的制作方法

本技术涉及家用电器，具体涉及卷发筒及卷发器。

背景技术：

1、目前卷发器通常有以下三种形式：第一种是手动卷发器，第二种是自动卷发器，第三种是气流卷发器。手动卷发是用手将头发附着在圆筒形卷筒上，利用高温，用手将头发缠绕在卷筒上定型；自动卷发是用手将头发附着在卷筒上，利用电机正反转，将头发附着在卷筒上，利用高温将头发定型；气流卷发是通过高速热风在卷筒表面形成环形气流，头发靠近卷筒，自动吸附在卷筒上，通过高温气流进行卷发定型。为了避免高温烫伤用户，损伤头发等问题，目前行业上普遍采用气流卷发棒，然而，气流卷发器存在卷发完成后头发飞散，尤其是发梢位置，卷发效果不理想的问题。

技术实现思路

1、有鉴于此，本实用新型提供了一种卷发筒及卷发器，以解决现有技术中的气流卷发器存在卷发完成后容易飞散的问题。

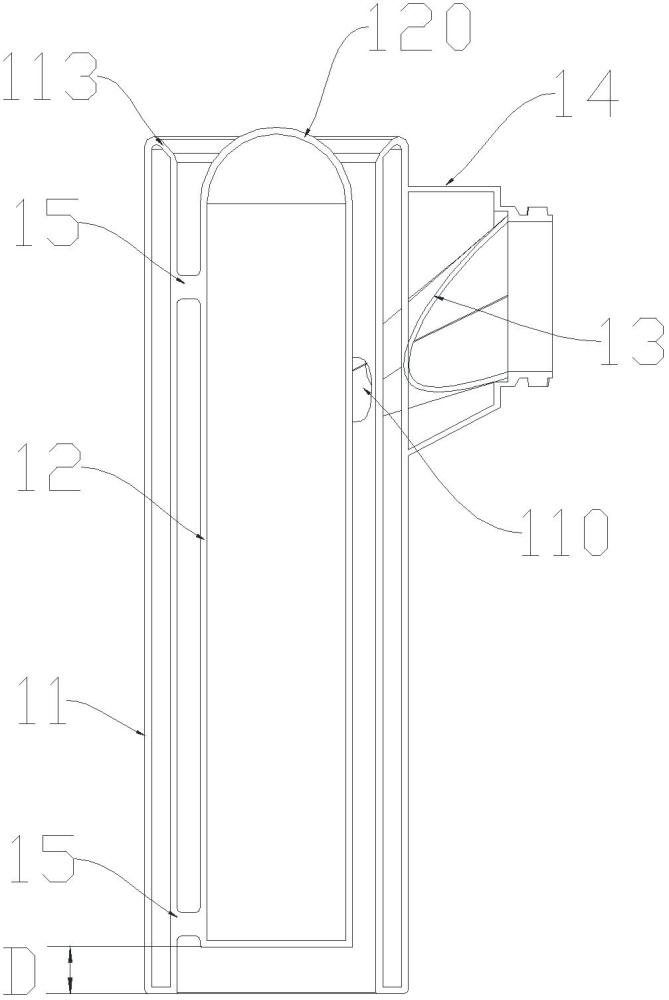

2、在第一方面，本实用新型提供了一种卷发筒，包括：

3、外筒；

4、内筒，设置在外筒内，且外筒和内筒之间形成卷发通道；

5、卷发筒的一端被构造为头发吸入口、另一端被构造为出风口，且外筒靠近出风口的一端长于内筒靠近出风口的一端，以形成设定落差。

6、有益效果：通过将外筒靠近出风口的一端设置为比内筒靠近出风口的一端长一些，使得外筒和内筒的尾端（即靠近出风口的一端）能够形成设定落差，从而使得气流在从出风口流出时，能够在外筒的落差段的引导、限制下向中间汇聚，不会向四周扩散，因此更不易吹散发梢位置的头发，使得卷完头发后整体定型效果更好，提高用户的使用体验，有效地解决了现有的气流卷发棒，在卷发完成后，发梢位置被吹散，卷发效果不理想的问题。

7、在一种可选的实施方式中，设定落差的范围在8mm~12mm之间。

8、有益效果：通过将内筒和外筒尾端的落差设置在8mm~12mm之间，气流汇聚效果更明显，用户卷完头发后，头发更不易不飞散，能够有效地实现头发卷发完成不吹散的技术效果。

9、在一种可选的实施方式中，内筒为封闭式筒体，内筒靠近出风口的一侧壁面为封闭平面；

10、封闭平面与外筒靠近出风口的一侧端面之间的垂直距离在8mm~12mm之间。

11、有益效果：通过将内筒设置为封闭式筒体，可以有效地避免头发进入内筒中影响卷发效果。

12、在一种可选的实施方式中，外筒包括内层筒体和外层筒体，内层筒体和外层筒体之间形成空腔；

13、内层筒体和外层筒体靠近出风口的一端通过环形端壁固定一体，环形端壁与封闭平面平行，且二者之间的垂直距离在8mm~12mm之间。

14、有益效果：外筒通过采用双层结构的设计，内层筒体和外层筒体之间间隔设置并形成空腔，外层筒体不仅能够增加外筒外观造型的多样性，同时也能降低热量的传递效率，起到防烫隔热的作用，降低卷发筒的表面温度，避免烫伤用户，内层筒体能够起到卷发附壁效果，限制头发的活动空间，与内筒配合起到卷发的技术效果，避免卷发飞丝的现象。此外，双层结构也能够使得卷发筒的结构更加牢固可靠。

15、在一种可选的实施方式中，外筒和内筒之间通过连接筋连接固定。

16、有益效果：外筒和内筒之间通过连接筋连接，不仅能够实现内筒和外筒的有效连接固定，而且不会阻挡头发进入卷发通道，能够最大限度地减少卷发过程中对头发的遮挡影响，更有利于实现头发内旋内卷的技术效果。

17、在一种可选的实施方式中，连接筋具有多个，多个连接筋沿卷发筒的轴向间隔设置，且在圆周方向上错开排布。

18、有益效果：通过在卷发筒的轴向上间隔设置的多个连接筋，能够使得内筒和外筒在整个长度方向固定的均比较牢靠稳定，并且通过将多个连接筋在圆周方向上错开排布，能够进一步提高内筒和外筒在圆周方向上的固定效果。

19、在一种可选的实施方式中，外筒的侧部设有热风引入口，热风引入口与卷发通道连通。

20、有益效果：通过在外筒的侧部设置的热风引入口，使得热风从卷发筒的侧部进入卷发通道内，并能在卷发通道内形成螺旋向下的气流，从而实现头发螺旋成卷的技术效果。

21、在一种可选的实施方式中，卷发筒还包括：

22、进风风道，固定设置在外筒上，用于引入热风；

23、进风风道的出口端与热风引入口对接连通，且进风风道的中心轴线与外筒的中心轴线之间形成的夹角α小于90°。

24、有益效果：进风风道的中心轴线与卷筒的中心轴线是夹角连接，且夹角α设置为0°＜α＜90°，更有利于热风装置产生的高速热风气流冲进卷发筒内，并形成一个朝向出风口的冲力，从而形成螺旋气流，实现气流卷发的技术效果，同时避免热气流从头发吸入口逃逸的问题。

25、在一种可选的实施方式中，卷发筒还包括：

26、接口结构，固定设置在位于热风引入口外周的外筒外壁上，接口结构用于与手柄连接；

27、进风风道固定设置在接口结构内，且进风风道的进风端与手柄的内腔连通、出风端与热风引入口对接连通。

28、有益效果：通过设置的接口结构，方便卷发筒与手柄连接，并且通过将进风风道设置在接口结构内，接口结构罩设在进风风道外，还能实现进风风道的隐藏，提高美观性。

29、在第二方面，本实用新型提供了一种卷发器，包括上述任一实施方式的卷发筒和连接在卷发筒的侧部的手柄。

1.一种卷发筒，其特征在于，包括：

2.根据权利要求1所述的卷发筒，其特征在于，所述设定落差的范围在8mm~12mm之间。

3.根据权利要求1所述的卷发筒，其特征在于，所述内筒（12）为封闭式筒体，所述内筒（12）靠近所述出风口（102）的一侧壁面为封闭平面；

4.根据权利要求3所述的卷发筒，其特征在于，所述外筒（11）包括内层筒体（112）和外层筒体（111），所述内层筒体（112）和外层筒体（111）之间形成空腔；

5.根据权利要求1至4任一项所述的卷发筒，其特征在于，所述外筒（11）和所述内筒（12）之间通过连接筋（15）连接固定。

6.根据权利要求5所述的卷发筒，其特征在于，所述连接筋（15）具有多个，多个所述连接筋（15）沿所述卷发筒（1）的轴向间隔设置，且在圆周方向上错开排布。

7.根据权利要求1至4任一项所述的卷发筒，其特征在于，所述外筒（11）的侧部设有热风引入口（110），所述热风引入口（110）与所述卷发通道（100）连通。

8.根据权利要求7所述的卷发筒，其特征在于，所述卷发筒（1）还包括：

9.根据权利要求8所述的卷发筒，其特征在于，所述卷发筒（1）还包括：

10.一种卷发器，其特征在于，包括上述权利要求1至9任一项所述的卷发筒（1）和连接在所述卷发筒（1）的侧部的手柄（2）。
