一种防爆伞的制作方法

本发明属于防护产品，具体涉及一种防爆伞。

背景技术：

1、防暴伞具有普通晴雨伞的防晒、防雨雪等功能，还特别具有防护功能(包括防弹、防刺、防割、防瓦斯、防化学品等等)和反击手段(电击、瓦斯、射击等等)。

2、如申请号：cn201010231129.5，名称为：防弹伞的中国发明专利，其公开了：

3、伞面(1)由复合的三层材料制成，伞架(2)由钛合金制成；伞面(1)包括防弹贴膜(4)、碰击布(5)、防弹层(6)；在碰击布(5)的一个面上，用水溶型聚氯乙烯弹性防水胶贴合防弹贴膜(4)，在碰击布(5)的另一个面上，用防水胶贴合防弹层(6)，将这三部分牢牢贴合，制成复合的三层材料的伞面(1)；所述防弹层(6)采用钛合金金属网，9目/cm2，每目内镶嵌2mm的陶瓷颗粒，所述陶瓷颗粒为刚玉、碳化硼或碳化硅，陶瓷颗粒与钛合金金属网孔间的缝隙用玻璃钢、尼龙或凯夫拉材料填充。

4、但是，其仅具有防弹功能，功能单一，防护层厚度2mm以上，重量大，收纳困难，使用时容易劳累。

5、如申请号为cn201410359225.6，名称为：防爆伞，其公开了所述伞面材料选自凯夫拉芳纶、涤纶、超强聚乙烯等高分子材料或牛皮、马皮、猪皮等皮革材料中的至少一种；由上述材料制成的伞面可单面或双面镶嵌、包裹陶瓷片、玻璃片、金属片、塑料片中的任意一种或几种片材。

6、其能够有效抵御诸如刀枪的割、刺、砍，甚至爆炸、枪械的射击等各种袭击行为，同时设置透明观察窗。该专利没有提供具体的面料结构方案和陶瓷片玻璃片金属片塑料片的镶嵌或包裹方案。

技术实现思路

1、为了解决上述问题，本发明采取了如下技术方案：

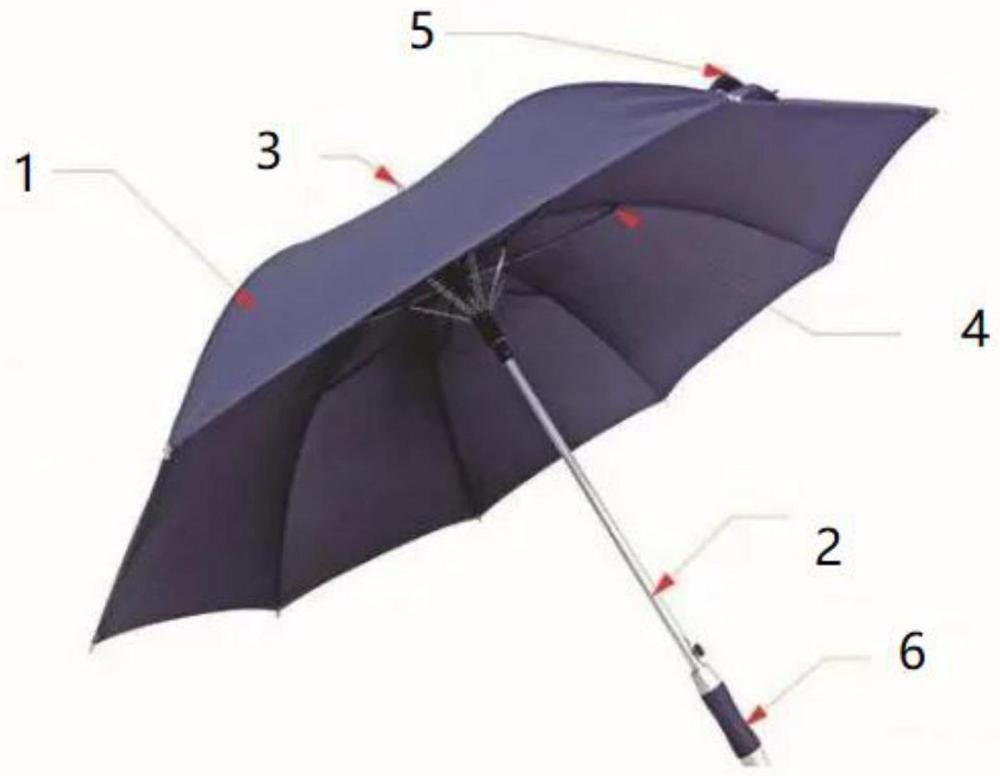

2、一种防爆伞，包括，伞面，伞柄、伞骨、中柱、伞尾及伞带，还包括：所述伞面包括由外向内依次设置的面层、保护层及底层，所述面层、所述保护层及所述底层通过缝制形成整体结构。

3、进一步地，所述面层的面料为涤纶；所述保护层包括多层无纬布缝制而成无纬布层及缝制在无纬布层上的多个高强度陶瓷片，多个所述高强度陶瓷片呈矩阵设置，所述底层的面料为涤纶。

4、进一步地，相邻的两个所述高强度陶瓷片之间的距离为2～3mm。

5、进一步地，所述无纬布为超高分子量聚乙烯无纬布、芳纶纤维无纬布、复合纤维无纬布中的一种。

6、进一步地，所述无纬布层包括5～10层无纬布。

7、进一步地，每层所述无纬布的厚度为0.1～0.2mm，所述高强度陶瓷片的厚度为1mm，直径为2～3mm，所述高强度陶瓷片的中间设置有0.5mm的圆孔。

8、优选的，高强度陶瓷片为氧化铝、碳化硅或氮化硼中的一种或多种。

9、进一步地，所述伞骨和中柱的材质为碳纤维，缝合线为芳纶纤维，骨槽和连接件为钛合金。

10、进一步地，所述中柱为中空结构，且内镜为6～12mm，外径为10～16mm。

11、有益效果：

12、本发明外观普通，防雨防紫、可以耐酸耐碱耐各类液体外，还有很好的的隐蔽性。

13、本发明通过增加中柱的壁厚达到高强的效果。

14、本发明将5～10层的无纬布用缝制的方式进行结合，避免无纬布形成整体，同时有保证其有效结合，并且在0.5～1mm厚的无纬布上缝合1mm厚度的高强度陶瓷片，从而在确保防护功能和可收纳的前提下降低面料的重量，防弹防刺防砸，轻量化易携带。

1.一种防爆伞，包括，伞面，伞柄、伞骨、中柱、伞尾及伞带，其特征在于，还包括：所述伞面包括由外向内依次设置的面层、保护层及底层，所述面层、所述保护层及所述底层通过缝制形成整体结构。

2.根据权利要求1所述的防爆伞，其特征在于，所述面层的面料为涤纶；所述保护层包括多层无纬布缝制而成无纬布层及缝制在无纬布层上的多个高强度陶瓷片，多个所述高强度陶瓷片呈矩阵设置，所述底层的面料为涤纶。

3.根据权利要求2所述的防爆伞，其特征在于，相邻的两个所述高强度陶瓷片之间的距离为2～3mm。

4.根据权利要求2所述的防爆伞，其特征在于，所述无纬布为超高分子量聚乙烯无纬布、芳纶纤维无纬布、复合纤维无纬布中的一种。

5.根据权利要求2所述的防爆伞，其特征在于，所述无纬布层包括5～10层无纬布。

6.根据权利要求5所述的防爆伞，其特征在于，每层所述无纬布的厚度为0.1～0.2mm，所述高强度陶瓷片的厚度为1mm，直径为2～3mm，所述高强度陶瓷片的中间设置有0.5mm的圆孔。

7.根据权利要求1所述的防爆伞，其特征在于，所述伞骨和中柱的材质为碳纤维，缝合线为芳纶纤维，骨槽和连接件为钛合金。

8.根据权利要求7所述的防爆伞，其特征在于，所述中柱为中空结构，且内镜为6～12mm，外径为10～16mm。
