一种可转动式拉杆及拉杆箱的制作方法

本技术涉及箱包，更具体地说，涉及一种可转动式拉杆。此外，本技术还涉及一种包括上述可转动式拉杆的拉杆箱。

背景技术：

1、拉杆箱，作为现代旅行中不可或缺的装备，具备储物、托运两方面功能；但是现有的行李箱仅底部安装两个或四个的行走轮，且在托运过程中，拉杆仅能拉伸或缩短，不能相对于箱体转动，故其在托运时，仅其上表面能够用于承载物体，承载面积较小，承载量较低，且承载的货物存在脱落的风险；

2、当拉杆箱以拖车形式使用时，由于拉杆与箱体不能相对转动，需使箱体和拉杆同时倾斜，箱体上承载的货物部分重量会直接施加在拉杆上，使拉杆径向承受较大的作用力，易造成拉杆发生径向形变，影响拉杆的伸缩功能，严重的会造成拉杆断裂，影响拉杆箱的正常使用。

3、综上所述，如何解决拉杆箱承载面积小，且拖行过程中易造成拉杆损坏的问题，是目前本领域技术人员亟待解决的问题。

技术实现思路

1、有鉴于此，本实用新型的目的是提供一种可转动式拉杆，使拉杆总成能够相对于箱体总成翻转，进而增加拉杆箱拖行过程中的承载面积，减少拉杆总成的径向受力，延长拉杆箱的使用寿命。

2、本实用新型的另一目的是提供一种包括上述可转动式拉杆的拉杆箱，能够在拉杆箱形态和行李车形态之间切换，当切换至行李车形态时，能够获得更大的承载面积，且减少杆体部的径向受力，避免杆体部径向形变，延长拉杆箱的使用寿命。

3、为了实现上述目的，本实用新型提供如下技术方案：

4、一种可转动式拉杆，装配在拉杆箱的箱体总成内部，用于所述拉杆箱运动；

5、所述可转动式拉杆，包括：

6、内管总成，用于固定装配在所述箱体总成内部；

7、拉杆总成，包括杆体部和滑动部，所述杆体部的远端和所述滑动部转动铰接，所述滑动部滑动安装于所述内管总成内；

8、其中，当所述滑动部滑动至所述内管总成的近端时，所述杆体部处于所述内管总成的外部，且所述杆体部与所述滑动部能够沿两者相对铰接的位置翻转；

9、当所述滑动部滑动至所述内管总成的远端时，所述杆体部能够容纳在所述内管总成内部。

10、优选的，所述滑动部与所述内管总成的远端设置有用于相互锁止的锁止机构；

11、和/或，所述滑动部与所述内管总成的近端设置有用于相互锁止的锁止机构。

12、优选的，所述滑动部内设置有锁止组件，所述锁止组件包括锁止球头销和驱动所述锁止球头销滑动的弹性件，所述锁止球头销的滑动方向与所述滑动部在所述内管总成内的滑动方向垂直；

13、所述内管总成的远端和/或近端侧壁设置有用于容纳所述锁止球头销的锁止孔。

14、优选的，所述滑动部的近端铰接设置有转接部，所述转接部用于与所述杆体部的远端同轴固定连接。

15、优选的，所述内管总成的近端开口位置固定设置有基板，所述基板用于与所述箱体总成固定安装；

16、所述基板内设置有角度限位组件，当所述滑动部滑动至所述内管总成的近端时，且所述杆体部相对于所述内管总成旋转至预设角度后，所述角度限位组件能够抑制所述杆体部相对于所述内管总成的转动。

17、优选的，所述基板包括贯穿口和卡块；

18、所述贯穿口与所述内管总成的近端开口导通，用于贯穿所述杆体部；

19、所述角度限位组件包括设置在所述卡块的顶面设置有弧形槽，所述内管总成的中心线与所述弧形槽的中心线之间存在所述预设角度的夹角；

20、当所述杆体部与所述滑动部相对翻转至预设角度时，所述杆体部能够卡接在所述弧形槽内。

21、优选的，所述杆体部的近端固定设置有把手部；

22、所述内管总成的近端固定设置有基板，所述基板用于与所述箱体总成固定安装，所述基板包括凹口，用于容纳所述把手部。

23、优选的，所述内管总成的近端和远端分别设置有基板和固定板，所述基板和所述固定板均用于与所述箱体总成固定连接。

24、优选的，所述杆体部为多节式伸缩杆，所述杆体部内设置有连锁机构，用于锁止所述杆体部的伸缩；

25、所述杆体部的近端设置有控制组件，用于控制所述连锁机构的锁止与解锁。

26、一种拉杆箱，包括箱体总成和上述任意一项所述的可转动式拉杆；

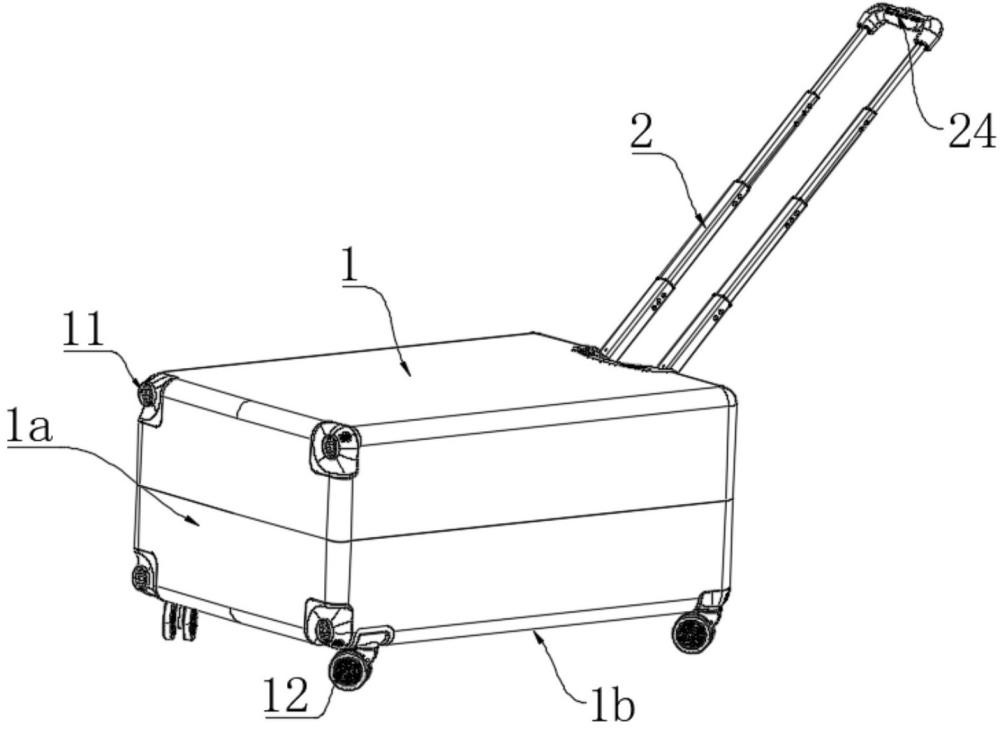

27、所述箱体总成包括外底面和外侧面，所述外底面和所述外侧面均设置有行走轮组件；

28、所述可转动式拉杆的内管总成固定安装于所述外侧面或与所述外侧面对称的侧面的内壁。

29、优选的，所述外底面和所述外侧面均设置有安装座，所述安装座用于可拆卸的安装所述行走轮组件。

30、本实用新型提供的可转动式拉杆，与现有技术相比，至少具有如下有益效果：

31、拉杆总成能够相对于内管总成翻转，即相对于箱体总成翻转，在拖行行李箱时，通过翻转拉杆总成，使拉杆总成与用户的拖行发力方向一致，提升用户的使用体验，且当拉杆总成翻转后，可改变箱体的承载面，即增加箱体的有效承载面积，增加承载量，且承载物的重量全部作用于箱体总成，减少拉杆总成的径向受力，避免拉杆总成受损，有效提升拉杆箱的使用寿命。

32、本实用新型提供的拉杆箱，包括上述的可转动式拉杆，与现有技术相比，至少具有如下有益效果：

33、能够将拉杆总成容纳在拉杆箱内部，使拉杆箱与原有设计的外观相同，减少箱体总成的开模成本；

34、同时，箱体的外底面和外侧面均设置行走轮组件，因此，外底面和外侧面对称的侧面可择一作为承载面，当选择外侧面作为承载面，能够有效提升承载面积，进而提升承载量。

1.一种可转动式拉杆，装配在拉杆箱的箱体总成（1）内部，用于所述拉杆箱运动，其特征在于，包括：

2.根据权利要求1所述的可转动式拉杆，其特征在于，所述滑动部（22）与所述内管总成（3）的远端设置有用于相互锁止的锁止机构；

3.根据权利要求1所述的可转动式拉杆，其特征在于，所述滑动部（22）内设置有锁止组件（221），所述锁止组件（221）包括锁止球头销和驱动所述锁止球头销滑动的弹性件，所述锁止球头销的滑动方向与所述滑动部（22）在所述内管总成（3）内的滑动方向垂直；

4.根据权利要求1所述的可转动式拉杆，其特征在于，所述滑动部（22）的近端铰接设置有转接部（23），所述转接部（23）用于与所述杆体部（21）的远端同轴固定连接。

5.根据权利要求1所述的可转动式拉杆，其特征在于，所述内管总成（3）的近端开口位置固定设置有基板（13），所述基板（13）用于与所述箱体总成（1）固定安装；

6.根据权利要求5所述的可转动式拉杆，其特征在于，所述基板（13）包括贯穿口（133）和卡块（131）；

7.根据权利要求1所述的可转动式拉杆，其特征在于，所述杆体部（21）的近端固定设置有把手部（24）；

8.根据权利要求1所述的可转动式拉杆，其特征在于，所述内管总成（3）的近端和远端分别设置有基板（13）和固定板（31），所述基板（13）和所述固定板（31）均用于与所述箱体总成（1）固定连接。

9.根据权利要求1-8中任意一项所述的可转动式拉杆，其特征在于，所述杆体部（21）为多节式伸缩杆，所述杆体部（21）内设置有连锁机构，用于锁止所述杆体部（21）的伸缩；

10.一种拉杆箱，其特征在于，包括箱体总成（1）和权利要求1-8中任意一项所述的可转动式拉杆；

11.根据权利要求10所述的拉杆箱，其特征在于，所述外底面（1a）和所述外侧面（1b）均设置有安装座（11），所述安装座（11）用于可拆卸的安装所述行走轮组件（12）。
