一种消防用手持式马蜂窝火攻装置的制作方法

本技术涉及的是消防救援设备，具体地说是一种消防用手持式马蜂窝火攻装置。

背景技术：

1、马蜂又称胡蜂，是一种分布广泛、飞翔迅速的昆虫，在遇到攻击或不友善干扰时，会群起攻击，可以致人出现过敏反应和毒性反应。近年来，消防人员在日常的工作中会接到摘取马蜂窝的求助电话，此时就需要进行出警，对马蜂窝进行摘取，由于马蜂窝的危险性，消防救援人员需要穿戴防蜂服，摘取过程中，由于马蜂窝一般都位于较高的建筑、狭小空间或树木上，摘除过程中，由于其位置各不相同，外加蜂窝的种类也不相同，从而给处置带来了很大的难度和危险。

2、采用普通的方式只能处理掉蜂窝，而马蜂依旧存活，存在马蜂跑出后极易造成人员被叮咬及继续筑窝现象，不能根本解决问题。目前也有一些地方采用灭蜂枪，但是灭蜂效果不佳，经常会出现在清除时马蜂飞出，导致在摘除马蜂窝时，出现消防人员被叮咬的事件。

3、经检索，授权公告号为cn216315017u的专利文献，公开了一种消防用手持式马蜂窝烧毁器，授权公告号为cn222967754u的专利文献，公开了一种摘马蜂窝火攻装置。从检索到的两份专利文献所公开的内容来看，分别从不同的角度提供了一种用于马蜂窝的火攻设备，为了满足消防人员在进行社会救助过程中，方便对马蜂窝进行及时摘取处理，从而提供一种方便操作的火攻装置是非常有必要的。

技术实现思路

1、本实用新型要解决的技术问题是针对背景技术中存在的问题，提供一种结构简单，方便操作及使用的火攻装置，利用该火攻装置，在不需要使用时，可以进行收缩，而当需要使用时，通过组装后便能使用，不仅方便调节其长度，还能对不同规格的药剂瓶进行按压操作，从而满足各类马蜂窝灾情处理工作需求，具体地说是一种消防用手持式马蜂窝火攻装。

2、为解决上述技术问题，本实用新型所采用的技术方案为：一种消防用手持式马蜂窝火攻装置，包括有手持杆、点火组件、按压组件、置瓶座和药剂瓶，在所述手持杆的后端设置有握柄，所述按压组件包括有手拉绳、支撑架、按压件、复位弹簧和单滑轮，所述支撑架设置于手持杆的前端，所述按压件通过复位弹簧设置于支撑架上，所述单滑轮设置于支撑架中，所述手拉绳的一端设置在靠近所述握柄一侧的手持杆上，另一端通过单滑轮与设置于支撑架上的按压件相连接；所述置瓶座设置于远离手持杆一侧的支撑架下侧，所述药剂瓶与置瓶座可拆卸连接；所述点火组件设置于手持杆上，用于对药剂瓶上的雾化喷头喷出的药剂进行点火。

3、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，所述点火组件包括有电源、点火开关、点火器和点火针，所述电源设置于握柄内，所述点火开关设置于握柄外侧面上，而所述点火器设置在支撑架外侧面上，所述点火针设置在所述置瓶座外侧端，所述点火开关和点火器之间，以及点火器和点火针之间分别通过导线相连接，所述点火针的端部朝向所述药剂瓶的雾化喷头处，利用所述点火针对药剂瓶中的雾化喷头喷出的药剂进行点火。

4、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，所述点火组件还包括有充电接口，所述充电接口设置于握柄端面，而所述电源为可充电的高压包电池组，所述点火器为高压点火器，而所述点火针为两根对称布置的感应针。

5、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，所述支撑架包括有万向节支架和支撑板，所述万向节支架安装在手持杆前端，所述支撑板设置于万向节支架中，所述按压件与远离万向节支架一侧的支撑板转动连接，所述点火器设置在万向节支架外侧面，所述置瓶座设置于万向节支架前侧面，并在所述支撑板中设有多组绑带，所述药剂瓶通过多组所述绑带可拆卸放置于置瓶座中；而所述复位弹簧设有两根，两根所述复位弹簧上端与支撑板相连接，而其下端分别与位于支撑板两侧的按压件相连接，所述单滑轮设置于支撑板中，所述手拉绳的一端设置在靠近所述握柄一侧的手持杆上，另一端通过单滑轮与靠近药剂瓶一侧的按压件相连接，所述手拉绳通过单滑轮带动按压件活动按压药剂瓶喷出药剂。

6、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，所述支撑板包括有第一支撑板、第二支撑板和连接杆，所述连接杆设有多根，所述第一支撑板和第二支撑板为两个结构相同的方形板结构，所述第一支撑板和第二支撑板的下端与万向节支架相连接，多根所述连接杆呈平行状态设置于第一支撑板和第二支撑板之间，两根所述复位弹簧上端与位于支撑板上侧的连接杆相连接；而所述按压件与位于复位弹簧下方的连接杆相连接。

7、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，在所述第一支撑板、第二支撑板和按压件中分别设有多个与所述连接杆相对应调节孔，所述按压件通过按压件中的调节孔与连接杆相连接。

8、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，所述手持杆由多根直径逐渐缩小的管体依次嵌套组成伸缩杆结构，并在相邻管体的连接处设有紧固螺母；所述握柄通过螺接方式与位于手持杆后端的管体相连接，而所述按压组件中的支撑架通过插接方式与位于手持杆前端的管体相连接。

9、进一步地，采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，所述药剂瓶内注入有用于灭蜂的杀虫药剂，所述杀虫药剂为市场上现有的低毒，高效且环保的产品，并且为可燃烧的液体药剂。

10、采用本实用新型所述的一种消防用手持式马蜂窝火攻装置，与现有技术相比，其有益效果在于：通过设置于手持杆上的按压组件，利用手拉绳带动按压件在支撑架中转动，方便对不同规格的药剂瓶进行按压处理，从而使药剂瓶中的药剂能够喷出，同时，在点火组件的作用下，通过点火针实现对喷出的药剂进行点火，从而达到火攻目的，而将点火组件中的电源设置于握柄内，可以简化其整体结构，另外，手持杆采取伸缩杆结构，可以实现马蜂窝在各类屋檐及树木等人员无法到触及到的情况下，利用伸缩杆可以高效处置各类马蜂窝灾情。

11、由此可见，采用本实用新型所述的火攻装置，在不需要使用时，可以进行收缩，而当需要使用时，通过组装后便能使用，不仅方便调节其长度，还能对不同规格的药剂瓶进行按压操作，从而满足各类马蜂窝灾情处理工作需求，其整体结构简单，方便组装及携带，操作便捷，实用性强，易于推广使用。

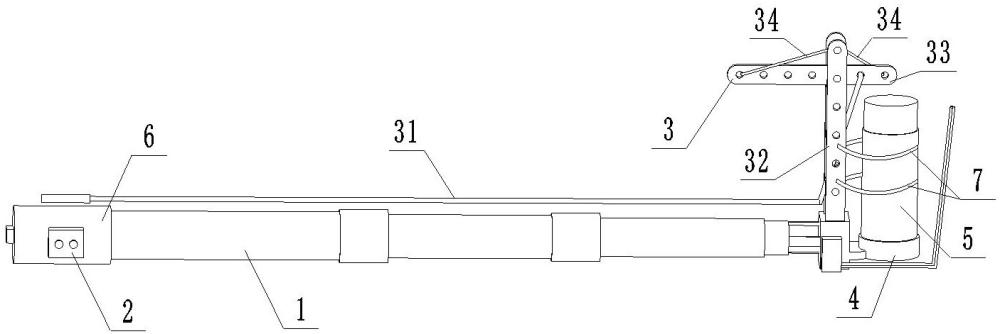

1.一种消防用手持式马蜂窝火攻装置，包括有手持杆(1)、点火组件(2)、按压组件(3)、置瓶座(4)和药剂瓶(5)，其特征在于：在所述手持杆(1)的后端设置有握柄(6)，所述按压组件(3)包括有手拉绳(31)、支撑架(32)、按压件(33)、复位弹簧(34)和单滑轮(35)，所述支撑架(32)设置于手持杆(1)的前端，所述按压件(33)通过复位弹簧(34)设置于支撑架(32)上，所述单滑轮(35)设置于支撑架(32)中，所述手拉绳(31)的一端设置在靠近所述握柄(6)一侧的手持杆(1)上，另一端通过单滑轮(35)与设置于支撑架(32)上的按压件(33)相连接；所述置瓶座(4)设置于远离手持杆(1)一侧的支撑架(32)下侧，所述药剂瓶(5)与置瓶座(4)可拆卸连接；所述点火组件(2)设置于手持杆(1)上，用于对药剂瓶(5)上的雾化喷头喷出的药剂进行点火。

2.根据权利要求1所述的一种消防用手持式马蜂窝火攻装置，其特征在于：所述点火组件(2)包括有电源(21)、点火开关(22)、点火器(23)和点火针(24)，所述电源(21)设置于握柄(6)内，所述点火开关(22)设置于握柄(6)外侧面上，而所述点火器(23)设置在支撑架(32)外侧面上，所述点火针(24)设置在所述置瓶座(4)外侧端，所述点火开关(22)和点火器(23)之间，以及点火器(23)和点火针(24)之间分别通过导线相连接，所述点火针(24)的端部朝向所述药剂瓶(5)的雾化喷头处，利用所述点火针(24)对药剂瓶(5)中的雾化喷头喷出的药剂进行点火。

3.根据权利要求2所述的一种消防用手持式马蜂窝火攻装置，其特征在于：所述点火组件(2)还包括有充电接口(25)，所述充电接口(25)设置于握柄(6)端面，而所述电源(21)为可充电的高压包电池组，所述点火器(23)为高压点火器，而所述点火针(24)为两根对称布置的感应针。

4.根据权利要求2所述的一种消防用手持式马蜂窝火攻装置，其特征在于：所述支撑架(32)包括有万向节支架(321)和支撑板(322)，所述万向节支架(321)安装在手持杆(1)前端，所述支撑板(322)设置于万向节支架(321)中，所述按压件(33)与远离万向节支架(321)一侧的支撑板(322)转动连接，所述点火器(23)设置在万向节支架(321)外侧面，所述置瓶座(4)设置于万向节支架(321)前侧面，并在所述支撑板(322)中设有多组绑带(7)，所述药剂瓶(5)通过多组所述绑带(7)可拆卸放置于置瓶座(4)中；而所述复位弹簧(34)设有两根，两根所述复位弹簧(34)上端与支撑板(322)相连接，而其下端分别与位于支撑板(322)两侧的按压件(33)相连接，所述单滑轮(35)设置于支撑板(322)中，所述手拉绳(31)的一端设置在靠近所述握柄(6)一侧的手持杆(1)上，另一端通过单滑轮(35)与靠近药剂瓶(5)一侧的按压件(33)相连接，所述手拉绳(31)通过单滑轮(35)带动按压件(33)活动按压药剂瓶(5)喷出药剂。

5.根据权利要求4所述的一种消防用手持式马蜂窝火攻装置，其特征在于：所述支撑板(322)包括有第一支撑板、第二支撑板和连接杆，所述连接杆设有多根，所述第一支撑板和第二支撑板为两个结构相同的方形板结构，所述第一支撑板和第二支撑板的下端与万向节支架(321)相连接，多根所述连接杆呈平行状态设置于第一支撑板和第二支撑板之间，两根所述复位弹簧(34)上端与位于支撑板(322)上侧的连接杆相连接；而所述按压件(33)与位于复位弹簧(34)下方的连接杆相连接。

6.根据权利要求5所述的一种消防用手持式马蜂窝火攻装置，其特征在于：在所述第一支撑板、第二支撑板和按压件(33)中分别设有多个与所述连接杆相对应调节孔，所述按压件(33)通过按压件(33)中的调节孔与连接杆相连接。

7.根据权利要求1所述的一种消防用手持式马蜂窝火攻装置，其特征在于：所述手持杆(1)由多根直径逐渐缩小的管体(11)依次嵌套组成伸缩杆结构，并在相邻管体(11)的连接处设有紧固螺母(12)；所述握柄(6)通过螺接方式与位于手持杆(1)后端的管体(11)相连接，而所述按压组件(3)中的支撑架(32)通过插接方式与位于手持杆(1)前端的管体(11)相连接。

8.根据权利要求1所述的一种消防用手持式马蜂窝火攻装置，其特征在于：所述药剂瓶(5)内注入有用于灭蜂的杀虫药剂，所述杀虫药剂为市场上现有的低毒，高效且环保的产品，并且为可燃烧的液体药剂。
