一种中药种植移栽装置的制作方法

本技术涉及中草药移植，特别涉及一种中药种植移栽装置。

背景技术：

1、中草药盆栽移栽多依赖传统人工操作或简易搬运工具，传统方式中工作人员需直接将盆栽进行手动取出，此过程中容易出现工作人员因操作不当施加外力，进而导致盆栽出现盆土散落、根系受损的情况，进一步影响定植后的存活与生长。

2、综上所述，本申请现提出一种中药种植移栽装置来解决上述出现的问题。

技术实现思路

1、本实用新型的目的在于提供一种中药种植移栽装置，能够解决传统方式中工作人员需直接将盆栽进行手动取出，此过程中容易出现工作人员因操作不当施加外力，进而导致盆栽出现盆土散落、根系受损的情况，进一步影响定植后的存活与生长的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种中药种植移栽装置，包括移栽框、挂绳组件和出料组件，挂绳组件位于移栽框的上方，出料组件位于移栽框内，出料组件包括顶出盘、支撑杆、弹簧、十字板和辅助杆，移栽框的内部设置有顶出盘，顶出盘的底部固定连接有支撑杆。

3、优选的，所述挂绳组件包括连接耳和连接绳，移栽框的顶部固定连接有四组连接耳矩形阵列分布，连接绳的两端分别与两组连接耳相连接，其设置便于工作人员直接将连接绳拎起从而拎起整个移栽框，通过连接耳和连接绳的配合使用，能够将药材盆栽进行拎起，拎起移栽框可以大大简化人工操作，避免了繁重的手工搬运工作，工作人员只需要牵引绳索，便可顺利将整个移栽框移动到指定位置，减少了对劳动力的依赖和操作的复杂性，避免了因过度搬动而损伤根系的风险，有助于提高植物成活率。

4、优选的，所述移栽框的内部固定连接有限位板，限位板的数量为四组均固定安装于移栽框的四个内角上，其设置便于对盆栽的放置起到限位的作用。

5、优选的，所述移栽框的底部开设有圆口，支撑杆滑动安装于圆口内，其设置便于支撑杆进行上下移动工作。

6、优选的，所述顶出盘位于移栽框的内部，移栽框的底部固定连接有弹簧，弹簧套设安装于支撑杆的外壁，支撑杆的一端固定连接有十字板，十字板的顶部与弹簧的一端相连接，十字板的顶部固定连接有辅助杆，辅助杆滑动安装于移栽框的底部并与顶出盘的底部相连接，通过顶出盘、支撑杆、弹簧、十字板和辅助杆的配合使用，能够对药材盆栽进行出料工作，与传统的人工手动将盆栽取出相比较，节省了大量的人力成本，通过出料组件直接顶推送出药材盆，能够减少人工操作中的不当力量对植物的损伤，可以确保植物的根系和生长环境保持完整，从而提高成活率，且方便后续的移栽或定植作业。

7、优选的，所述十字板的底部与安装框的底部相连接，其中安装框为柔性材料，在出料组件进行伸缩时，安装框能够进行折叠，不对其造成影响，移栽框上开设有多组透气开口，其设置便于起到透气的工作。

8、与现有技术相比，本实用新型的有益效果是：该中药种植移栽装置，通过连接耳和连接绳的配合使用，能够将药材盆栽进行拎起，拎起移栽框可以大大简化人工操作，避免了繁重的手工搬运工作，工作人员只需要牵引绳索，便可顺利将整个移栽框移动到指定位置，减少了对劳动力的依赖和操作的复杂性，避免了因过度搬动而损伤根系的风险，有助于提高植物成活率。

9、该中药种植移栽装置，通过顶出盘、支撑杆、弹簧、十字板和辅助杆的配合使用，能够对药材盆栽进行出料工作，与传统的人工手动将盆栽取出相比较，节省了大量的人力成本，通过出料组件直接顶推送出药材盆，能够减少人工操作中的不当力量对植物的损伤，可以确保植物的根系和生长环境保持完整，从而提高成活率，且方便后续的移栽或定植作业。

1.一种中药种植移栽装置，其特征在于，包括：

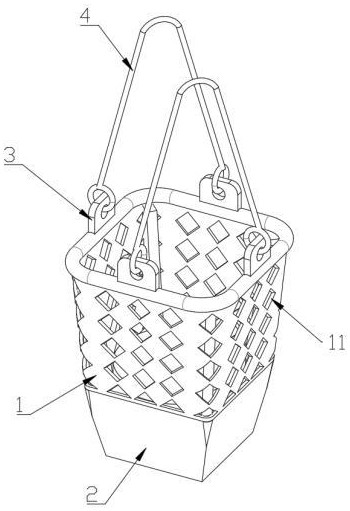

2.根据权利要求1所述的一种中药种植移栽装置，其特征在于：所述挂绳组件包括连接耳（3）和连接绳（4），移栽框（1）的顶部固定连接有四组连接耳（3）矩形阵列分布，连接绳（4）的两端分别与两组连接耳（3）相连接。

3.根据权利要求2所述的一种中药种植移栽装置，其特征在于：所述移栽框（1）的内部固定连接有限位板（5），限位板（5）的数量为四组均固定安装于移栽框（1）的四个内角上。

4.根据权利要求3所述的一种中药种植移栽装置，其特征在于：所述移栽框（1）的底部开设有圆口，支撑杆（7）滑动安装于圆口内。

5.根据权利要求4所述的一种中药种植移栽装置，其特征在于：所述顶出盘（6）位于移栽框（1）的内部，移栽框（1）的底部固定连接有弹簧（8），弹簧（8）套设安装于支撑杆（7）的外壁，支撑杆（7）的一端固定连接有十字板（9），十字板（9）的顶部与弹簧（8）的一端相连接，十字板（9）的顶部固定连接有辅助杆（10），辅助杆（10）滑动安装于移栽框（1）的底部并与顶出盘（6）的底部相连接。

6.根据权利要求5所述的一种中药种植移栽装置，其特征在于：所述十字板（9）的底部与安装框（2）的底部相连接，移栽框（1）上开设有多组透气开口（11）。
