一种过滤油烟的滤网拉手总成的制作方法

本技术涉及油烟机滤网配件的，具体涉及一种过滤油烟的滤网拉手总成。

背景技术：

1、油烟机滤网用于吸附烹饪过程中产生的油脂，长期使用后表面易积聚油污，需定期拆卸清洗。为此，滤网需配备专用拉手结构，以便于用户拆装。中国专利zl202321978472.5公开了一种滤网锁扣装置，通过抽拉锁芯使其脱离油烟机内部的锁孔，从而实现滤网的拆卸。基于该现有技术，现拟设计一种新型拉手总成，以提升操作舒适度，实现更省力、便捷的滤网拆卸体验。

技术实现思路

1、本实用新型提出一种过滤油烟的滤网拉手总成，外壳上的锁扣件与把手均活动设置且转动连接，通过转动把手即可驱动锁扣件向解锁位置活动，相比现有抽拉式锁芯结构，无需大力抽拉，仅需小幅转动把手就能实现解锁，达到省力效果。释放把手后锁扣件带动把手弹性复位，无需手动归位，让下次操作更便捷。

2、按此目的设计的一种过滤油烟的滤网拉手总成，包括外壳，所述外壳上设有锁扣件与把手，把手与锁扣件均活动设置在外壳在上，且把手与锁扣件转动连接，锁扣件在锁定位置下，把手转动并驱动锁扣件沿解锁位置方向活动；当释放把手，锁扣件带动把手弹性复位。

3、所述外壳上设有弹簧，弹簧第一端抵接在锁扣件上，弹簧第二端抵接在外壳内，当锁扣件远离锁定位置下释放把手，锁扣件在弹性作用下沿锁定位置复位运行，并带动把手复位。

4、所述锁扣件上设有凹槽，把手设有连接件，连接件安装在凹槽上，锁扣件在锁定位置下转动把手，连接件限位转动在凹槽上，以驱动锁扣件沿解锁位置方向活动。

5、所述外壳上设有导向槽，锁扣件上设有凸起，凸起对应安装在导向槽上，凸起在锁扣件活动过程中限位在导向槽上。

6、所述把手上设有连接件与连接臂，连接件第一端与锁扣件转动连接，连接件第二端与连接臂固定连接，外壳设有限位槽，连接臂安装在限位槽上，连接臂在把手转动过程中限位在限位槽上；

7、所述锁扣件对应连接臂设有防干涉的避空槽。

8、所述外壳上设有安装限位凹陷，把手在初始待定状态下位于安装限位凹陷上，限位凹陷上设有用于抵接把手的定位块。

9、所述外壳包括壳体与盖体，锁扣件与把手安装在壳体、盖体之间；

10、所述壳体上设有定位件，锁扣件上设有卡槽，锁扣件安装在壳体上，卡槽相对定位在定位件外周。

11、所述述壳体两侧均设有挡边，锁扣件后部限位在两个挡边之间，两个挡边上均设有抵接筋，锁扣件两侧均设有凸部，凸部与抵接筋之间设有弹簧；

12、所述凸部上设有用于定位弹簧的定位凸点。

13、所述壳体上设有用于限位转动把手的限位槽、以及用于定位把手的限位凹陷与定位块。

14、所述盖体上设有用于导向锁扣件活动的导向槽，盖体通过扣接固定在壳体上。

15、本实用新型的有益技术效果如下：

16、外壳上的锁扣件与把手均活动设置且转动连接，通过转动把手即可驱动锁扣件向解锁位置活动，相比现有抽拉式锁芯结构，无需大力抽拉，仅需小幅转动把手就能实现解锁，达到省力效果。释放把手后锁扣件带动把手弹性复位，无需手动归位，让下次操作更便捷，同时复位功能保证锁扣件始终能精准回到锁定位置，确保滤网安装后的稳固性，避免因锁扣件移位导致滤网松动。

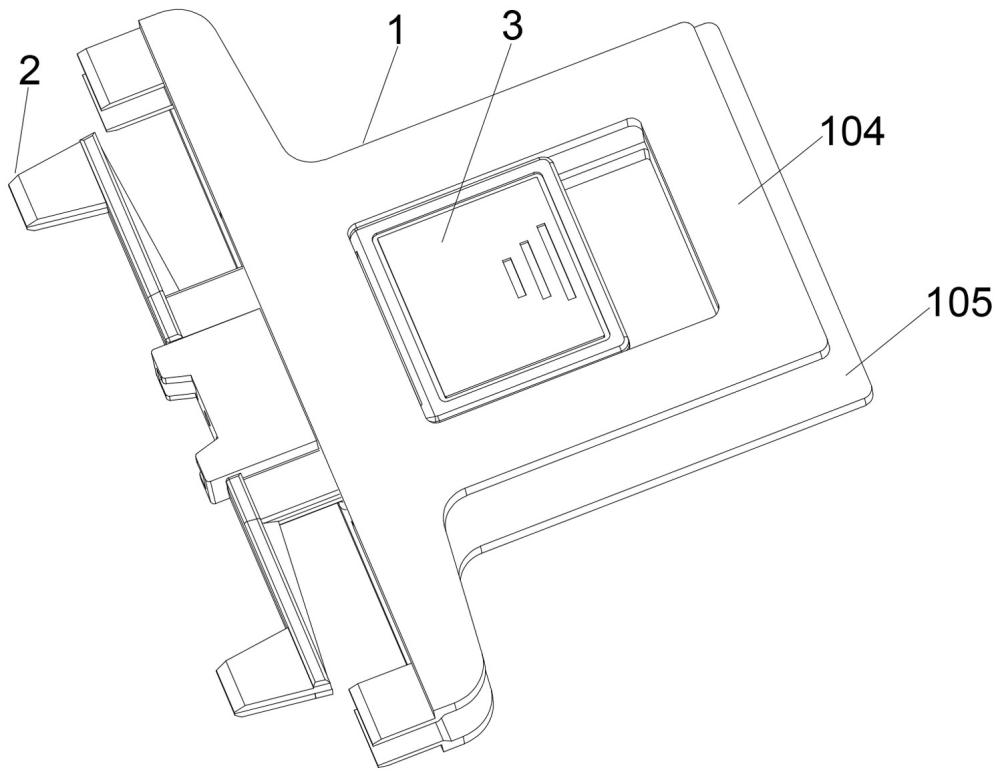

1.一种过滤油烟的滤网拉手总成，包括外壳（1），其特征在于：所述外壳（1）上设有锁扣件（2）与把手（3），把手（3）与锁扣件（2）均活动设置在外壳（1）在上，且把手（3）与锁扣件（2）转动连接，锁扣件（2）在锁定位置下，把手（3）转动并驱动锁扣件（2）沿解锁位置方向活动；当释放把手（3），锁扣件（2）带动把手（3）弹性复位。

2.根据权利要求1所述过滤油烟的滤网拉手总成，其特征在于：所述外壳（1）上设有弹簧（4），弹簧（4）第一端抵接在锁扣件（2）上，弹簧（4）第二端抵接在外壳（1）内，当锁扣件（2）远离锁定位置下释放把手（3），锁扣件（2）在弹性作用下沿锁定位置复位运行，并带动把手（3）复位。

3.根据权利要求1所述过滤油烟的滤网拉手总成，其特征在于：所述锁扣件（2）上设有凹槽（201），把手（3）设有连接件（301），连接件（301）安装在凹槽（201）上，锁扣件（2）在锁定位置下转动把手（3），连接件（301）限位转动在凹槽（201）上，以驱动锁扣件（2）沿解锁位置方向活动。

4.根据权利要求1所述过滤油烟的滤网拉手总成，其特征在于：所述外壳（1）上设有导向槽（101），锁扣件（2）上设有凸起（202），凸起（202）对应安装在导向槽（101）上，凸起（202）在锁扣件（2）活动过程中限位在导向槽（101）上。

5.根据权利要求1所述过滤油烟的滤网拉手总成，其特征在于：所述把手（3）上设有连接件（301）与连接臂（302），连接件（301）第一端与锁扣件（2）转动连接，连接件（301）第二端与连接臂（302）固定连接，外壳（1）设有限位槽（102），连接臂（302）安装在限位槽（102）上，连接臂（302）在把手（3）转动过程中限位在限位槽（102）上；

6.根据权利要求1所述过滤油烟的滤网拉手总成，其特征在于：所述外壳（1）上设有安装限位凹陷（103），把手（3）在初始待定状态下位于安装限位凹陷（103）上，限位凹陷（103）上设有用于抵接把手（3）的定位块（109）。

7.根据权利要求1所述过滤油烟的滤网拉手总成，其特征在于：所述外壳（1）包括壳体（104）与盖体（105），锁扣件（2）与把手（3）安装在壳体（104）、盖体（105）之间；

8.根据权利要求7所述过滤油烟的滤网拉手总成，其特征在于：所述述壳体（104）两侧均设有挡边（107），锁扣件（2）后部限位在两个挡边（107）之间，两个挡边（107）上均设有抵接筋（108），锁扣件（2）两侧均设有凸部（205），凸部（205）与抵接筋（108）之间设有弹簧（4）；

9.根据权利要求7所述过滤油烟的滤网拉手总成，其特征在于：所述壳体（104）上设有用于限位转动把手（3）的限位槽（102）、以及用于定位把手（3）的限位凹陷（103）与定位块（109）。

10.根据权利要求7所述过滤油烟的滤网拉手总成，其特征在于：所述盖体（105）上设有用于导向锁扣件（2）活动的导向槽（101），盖体（105）通过扣接固定在壳体（104）上。
