具有双密封结构的空温式气化器的进出口接头的制作方法

本技术涉及空温式气化器，具体为具有双密封结构的空温式气化器的进出口接头。

背景技术：

1、空温气化器（又称空温式气化器）是一种利用大气环境中的自然对流空气作为热源，将低温液态气体（如液态天然气lng、液氧lox、液氮lin、液氩lar等）加热并气化成常温气体的设备。

2、现有技术公开了公告号为：cn219346220u一种移动式空温气化器，其包括空温气化器本体和支撑架，所述空温气化器本体包括有固定框架、翅片管、连接管、进液管和出气管，所述支撑架设置在固定框架的底部，所述支撑架的底部设置有万向轮，所述固定框架的两侧壁均设置有固定架，所述进液管和出气管分别设置在翅片管的两端，该申请文件中，在使用空温气化器的过程中，便于根据需求对装置进行移动或固定，方便智能使用，操作过程简单，便于满足实际需求操作。

3、上述进液管和出气管分别设置在翅片管的两端，进液管和出气管和管道进行连接时，容易造成气体或者液体从连接处泄漏，需要花费大量的时间进行维修。

技术实现思路

1、本实用新型的目的在于提供具有双密封结构的空温式气化器的进出口接头，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：具有双密封结构的空温式气化器的进出口接头，包括空温式气化装置和保护框架，所述保护框架的顶部安装有限位盖板二，所述保护框架的底部安装有支撑底座二，所述空温式气化装置安装于保护框架的内壁表面。

3、所述空温式气化装置包括空温式气化器本体、连接管道和连接组件，所述连接管道固定连接于空温式气化器本体的左端进出口，连接组件螺纹连接于连接管道的左侧表面。

4、优选的，所述连接组件包括密封管道一、螺纹杆、密封管道二、螺旋弹簧、限位插块、密封环、限位盖板一、支撑底座一和紧固螺纹杆，所述螺纹杆固定连接于密封管道一的左右两端，所述密封环安装于密封管道一的左右两端，所述密封管道二螺纹连接于密封管道一的右部，所述螺旋弹簧安装于限位插块的左侧表面，所述限位插块滑动连接于密封管道二的右部，所述限位盖板一活动连接于密封管道一的中间位置，所述限位盖板一活动连接于支撑底座一的顶部，所述紧固螺纹杆固定连接于支撑底座一的前后两端。

5、优选的，所述支撑底座一安装于支撑底座二的右部，所述支撑底座一活动连接于密封管道一的中间位置，所述密封管道一螺纹连接于紧固螺纹杆的顶部，支撑底座一和限位盖板一通过紧固螺纹杆进行锁紧固定，从而能够将密封管道一夹持固定，能够避免密封管道一产生晃动。

6、优选的，所述密封管道二活动连接于密封环的右侧表面，所述密封管道二活动连接于螺纹杆的螺纹杆表面，密封管道二和密封管道一之间通过密封环进行密封作业。

7、优选的，所述密封环的数量为四个，两个所述密封环为一组，两组所述密封环分布于所述密封管道一的左右两端，同一侧两根所述密封环分为大小两种类型，小型密封环位于大型密封环的向内一侧，四个密封环能够对密封管道一和密封管道二之间的连接进行双重密封作业。

8、优选的，所述空温式气化器本体安装于保护框架的内壁表面，所述限位盖板二安装于空温式气化器本体的顶部，所述支撑底座二安装于空温式气化器本体的底部，保护框架、限位盖板二和支撑底座二能够将空温式气化器本体夹持固定，可以将空温式气化器本体保持稳定。

9、优选的，所述限位插块螺纹连接于连接管道的左端，所述密封管道二螺纹连接于连接管道的左侧表面，连接管道和限位插块的连接处安装有密封圈，能够对限位插块和连接管道之间进行密封作业。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该具有双密封结构的空温式气化器的进出口接头，通过设置有密封管道一、密封管道二和密封环,密封管道一和密封管道二的连接处具有两个密封环，密封环能够对密封管道一和密封管道二之间进行密封作业，有效的阻挡密封管道一和密封管道二之间的气体或者液体的泄露，不需要花费大量的时间进行维修，从而能够增加该装置的使用时间。

12、2、该具有双密封结构的空温式气化器的进出口接头，通过设置有密封管道一限位盖板一、支撑底座一和紧固螺纹杆，限位盖板一和支撑底座一之间通过紧固螺纹杆锁紧固定，从而能够将密封管道一夹持固定，方便将密封管道一拆卸更换，使得密封管道一的更换快速且便捷。

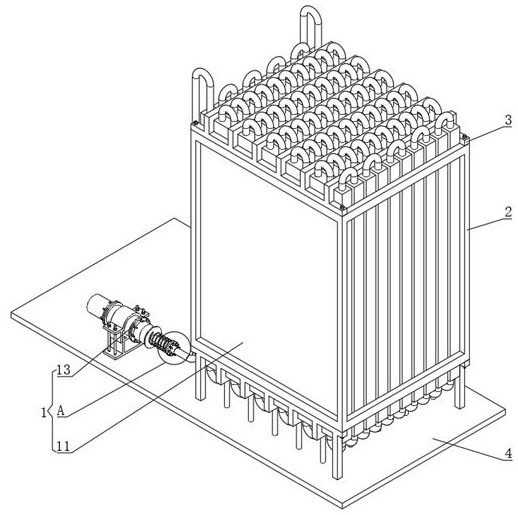

1.具有双密封结构的空温式气化器的进出口接头，包括空温式气化装置（1）和保护框架（2），其特征在于：所述保护框架（2）的顶部安装有限位盖板二（3），所述保护框架（2）的底部安装有支撑底座二（4），所述空温式气化装置（1）安装于保护框架（2）的内壁表面；

2.根据权利要求1所述的具有双密封结构的空温式气化器的进出口接头，其特征在于：所述连接组件（13）包括密封管道一（131）、螺纹杆（132）、密封管道二（133）、螺旋弹簧（134）、限位插块（135）、密封环（136）、限位盖板一（137）、支撑底座一（138）和紧固螺纹杆（139），所述螺纹杆（132）固定连接于密封管道一（131）的左右两端，所述密封环（136）安装于密封管道一（131）的左右两端，所述密封管道二（133）螺纹连接于密封管道一（131）的右部，所述螺旋弹簧（134）安装于限位插块（135）的左侧表面，所述限位插块（135）滑动连接于密封管道二（133）的右部，所述限位盖板一（137）活动连接于密封管道一（131）的中间位置，所述限位盖板一（137）活动连接于支撑底座一（138）的顶部，所述紧固螺纹杆（139）固定连接于支撑底座一（138）的前后两端。

3.根据权利要求2所述的具有双密封结构的空温式气化器的进出口接头，其特征在于：所述支撑底座一（138）安装于支撑底座二（4）的右部，所述支撑底座一（138）活动连接于密封管道一（131）的中间位置，所述密封管道一（131）螺纹连接于紧固螺纹杆（139）的顶部。

4.根据权利要求3所述的具有双密封结构的空温式气化器的进出口接头，其特征在于：所述密封管道二（133）活动连接于密封环（136）的右侧表面，所述密封管道二（133）活动连接于螺纹杆（132）的螺纹杆表面。

5.根据权利要求4所述的具有双密封结构的空温式气化器的进出口接头，其特征在于：所述密封环（136）的数量为四个，两个所述密封环（136）为一组，两组所述密封环（136）分布于所述密封管道一（131）的左右两端。

6.根据权利要求5所述的具有双密封结构的空温式气化器的进出口接头，其特征在于：所述空温式气化器本体（11）安装于保护框架（2）的内壁表面，所述限位盖板二（3）安装于空温式气化器本体（11）的顶部，所述支撑底座二（4）安装于空温式气化器本体（11）的底部。

7.根据权利要求6所述的具有双密封结构的空温式气化器的进出口接头，其特征在于：所述限位插块（135）螺纹连接于连接管道（12）的左端，所述密封管道二（133）螺纹连接于连接管道（12）的左侧表面。
