一种食品工业化加工用原料输送装置的制作方法

本发明涉及食品原料输送，具体的，涉及一种食品工业化加工用原料输送装置。

背景技术：

1、在食品工业化加工过程中，原料的输送是一个基础且关键的环节。为了保障最终产品的安全与质量，原料在进入下一道加工工序前，通常需要进行基本的表面处理，例如灭菌和除去多余水分。传统的处理方式往往是将输送、灭菌、烘干作为独立的工序，在不同设备或工位间完成，这导致了生产线较长、占地面积大，且可能因多次转移而增加原料污染的风险。

2、针对上述问题，现有技术中已出现了一些集成化的解决方案。例如，专利文献cn216493035u公开了一种用于谷物脆生产的热风循环弹力纠偏隧道烤箱，其通过在机座上设置烤箱主体、循环风机和吹风管道，并在导风板的引导作用下使热风能够均匀向下吹送对谷物脆食品进行烘干。该结构通过导风板对气流方向进行固定引导，一定程度上改善了热风分布。

3、然而，现有技术在原料输送过程中仍存在一定的技术缺陷：第一，许多现有的原料输送装置仅具备简单的传送功能，灭菌和烘干需依赖后续独立设备完成，这种分段处理方式延长了生产周期，增加了设备投入和能源消耗，且原料在工序间转移时存在二次污染的风险；第二，如cn216493035u所示的固定导风板结构，虽然能够对热风方向进行引导，但其出风角度固定不变，热风直吹范围有限，仍然容易导致传送带上的原料受热不均——位于风嘴正下方的原料可能因过度受热而品质受损（如局部脱水、变色），而边缘区域的原料则可能烘干不足，影响整体加工质量和后续工序的稳定性。

4、鉴于此，本发明提出一种食品工业化加工用原料输送装置。

技术实现思路

1、本发明提出一种食品工业化加工用原料输送装置，解决了现有技术中原料烘干受热不均的问题。

2、本发明的技术方案如下：一种食品工业化加工用原料输送装置，包括机架，所述机架的顶部固定连接有防护箱，所述防护箱的内侧安装有用于对原料进行输送的传送带，所述防护箱内侧的一端固定连接有紫外线灭菌灯，所述防护箱内侧的另一端设置有烘干机构，所述烘干机构包括固定连接在防护箱顶部的导风箱，所述导风箱的顶部固定连接有风筒，所述风筒的内侧转动连接有吹风叶轮，所述导风箱的外侧设置有用于驱使吹风叶轮转动的驱动组件，所述风筒的进口端固定连接有加热箱，所述加热箱的内侧固定连接有电热管，所述加热箱的顶部开设有若干阵列分布的进气孔，所述导风箱的内侧转动连接有若干沿长度方向等距分布的导风板，所述导风箱的外侧设置有通过配合驱动组件的启动以驱使导风板往复摆动的联动组件。

3、优选的，所述驱动组件包括与吹风叶轮同轴固定连接的第一锥齿轮，所述加热箱的内侧转动连接有转轴，所述转轴的一端固定连接有与第一锥齿轮啮合的第二锥齿轮，所述转轴的另一端固定连接有第一带轮，所述导风箱的外侧固定安装有电机，所述电机的输出轴固定连接有第二带轮，所述第二带轮与第一带轮之间通过皮带传动连接。

4、优选的，所述第一锥齿轮与第二锥齿轮的齿数比为1:6。

5、优选的，所述联动组件包括若干与导风板一一对应的传动齿轮，若干所述传动齿轮与相应的导风板同轴固定连接，所述导风箱的外侧固定连接有固定杆，所述固定杆上滑动连接有齿板，若干所述传动齿轮均与齿板啮合，所述齿板的顶部设置有通过配合电机的启动以驱使齿板往复滑动的传动件。

6、优选的，所述齿板上沿长度方向开设有导向槽，所述固定杆与导向槽间隙配合。

7、优选的，所述传动件包括固定连接在齿板中部的固定框，所述固定框的内侧固定连接有两个沿着固定框的中心线对称的内部的内齿条，所述导风箱的外侧转动连接有不完全齿轮，所述不完全齿轮与两个内齿条交替啮合，所述不完全齿轮同轴固定连接有第三带轮，所述电机的输出轴上还固定连接有第四带轮，所述第四带轮与第三带轮通过皮带传动连接。

8、优选的，所述传送带的一端设置有擦拭机构，所述擦拭机构包括固定连接在机架端部的固定板，所述固定板上滑动连接有贯穿固定板的滑杆，所述滑杆的一端固定连接有安装板，所述安装板的一侧固定连接有与传送带的输送带外壁抵触的擦拭棉板，所述滑杆的另一端固定连接有挡块。

9、优选的，所述擦拭机构还包括套设在滑杆上的弹簧，所述弹簧的两端分别与固定板、安装板抵触。

10、本发明的工作原理及有益效果为：

11、1、通过联动组件驱动导风板进行往复摆动，将集中进入的热风打散并形成扫掠式气流，从而均匀地吹拂在下方经过的原料整个表面。这有效解决了固定风嘴出风导致的原料受热不均问题，避免了局部过干或烘干不足的情况，显著提升了烘干的均匀性和整体加工质量的稳定性。

12、2、驱动组件采用电机、皮带和锥齿轮的组合传动。其中，第一锥齿轮与第二锥齿轮采用1:6的齿数比，实现了降速增扭。该设计成功将电机轴的水平旋转运动转换为吹风叶轮所需的垂直旋转运动，动力传递路径合理，结构紧凑，适用于安装空间有限的工业环境。

13、3、联动组件巧妙地利用同一个电机作为动力源。通过不完全齿轮与固定框内两个内齿条的交替啮合，将电机的连续旋转运动自动转换为齿板稳定、规律的直线往复运动，进而驱动所有导风板同步摆动，此过程无需额外的控制电路或专用的往复电机，机械结构自身实现了运动形式的转换，设计巧妙，可靠性高。

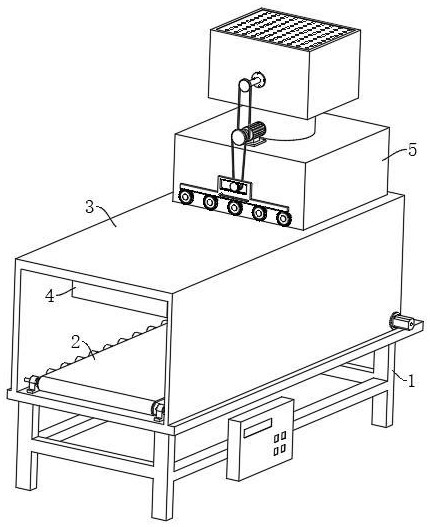

1.一种食品工业化加工用原料输送装置，包括机架（1），所述机架（1）的顶部固定连接有防护箱（3），所述防护箱（3）的内侧安装有用于对原料进行输送的传送带（2），其特征在于，所述防护箱（3）内侧的一端固定连接有紫外线灭菌灯（4），所述防护箱（3）内侧的另一端设置有烘干机构（5），所述烘干机构（5）包括固定连接在防护箱（3）顶部的导风箱（51），所述导风箱（51）的顶部固定连接有风筒（52），所述风筒（52）的内侧转动连接有吹风叶轮（54），所述导风箱（51）的外侧设置有用于驱使吹风叶轮（54）转动的驱动组件（55），所述风筒（52）的进口端固定连接有加热箱（53），所述加热箱（53）的内侧固定连接有电热管（56），所述加热箱（53）的顶部开设有若干阵列分布的进气孔（57），所述导风箱（51）的内侧转动连接有若干沿长度方向等距分布的导风板（58），所述导风箱（51）的外侧设置有通过配合驱动组件（55）的启动以驱使导风板（58）往复摆动的联动组件（59）。

2.根据权利要求1所述的一种食品工业化加工用原料输送装置，其特征在于，所述驱动组件（55）包括与吹风叶轮（54）同轴固定连接的第一锥齿轮（551），所述加热箱（53）的内侧转动连接有转轴（552），所述转轴（552）的一端固定连接有与第一锥齿轮（551）啮合的第二锥齿轮（553），所述转轴（552）的另一端固定连接有第一带轮（554），所述导风箱（51）的外侧固定安装有电机（555），所述电机（555）的输出轴固定连接有第二带轮（556），所述第二带轮（556）与第一带轮（554）之间通过皮带传动连接。

3.根据权利要求2所述的一种食品工业化加工用原料输送装置，其特征在于，所述第一锥齿轮（551）与第二锥齿轮（553）的齿数比为1:6。

4.根据权利要求2所述的一种食品工业化加工用原料输送装置，其特征在于，所述联动组件（59）包括若干与导风板（58）一一对应的传动齿轮（591），若干所述传动齿轮（591）与相应的导风板（58）同轴固定连接，所述导风箱（51）的外侧固定连接有固定杆（592），所述固定杆（592）上滑动连接有齿板（593），若干所述传动齿轮（591）均与齿板（593）啮合，所述齿板（593）的顶部设置有通过配合电机（555）的启动以驱使齿板（593）往复滑动的传动件（595）。

5.根据权利要求4所述的一种食品工业化加工用原料输送装置，其特征在于，所述齿板（593）上沿长度方向开设有导向槽（594），所述固定杆（592）与导向槽（594）间隙配合。

6.根据权利要求5所述的一种食品工业化加工用原料输送装置，其特征在于，所述传动件（595）包括固定连接在齿板（593）中部的固定框（5951），所述固定框（5951）的内侧固定连接有两个沿着固定框（5951）的中心线对称的内部的内齿条（5952），所述导风箱（51）的外侧转动连接有不完全齿轮（5953），所述不完全齿轮（5953）与两个内齿条（5952）交替啮合，所述不完全齿轮（5953）同轴固定连接有第三带轮（5954），所述电机（555）的输出轴上还固定连接有第四带轮（5955），所述第四带轮（5955）与第三带轮（5954）通过皮带传动连接。

7.根据权利要求1所述的一种食品工业化加工用原料输送装置，其特征在于，所述传送带（2）的一端设置有擦拭机构（6），所述擦拭机构（6）包括固定连接在机架（1）端部的固定板（61），所述固定板（61）上滑动连接有贯穿固定板（61）的滑杆（62），所述滑杆（62）的一端固定连接有安装板（63），所述安装板（63）的一侧固定连接有与传送带（2）的输送带外壁抵触的擦拭棉板（64），所述滑杆（62）的另一端固定连接有挡块（66）。

8.根据权利要求7所述的一种食品工业化加工用原料输送装置，其特征在于，所述擦拭机构（6）还包括套设在滑杆（62）上的弹簧（65），所述弹簧（65）的两端分别与固定板（61）、安装板（63）抵触。
