联动运动结构及吸油烟机的制作方法

本发明涉及厨房电器，尤其涉及一种联动运动结构及吸油烟机。

背景技术：

1、吸油烟机是厨房环境中用于排出烹饪油烟的重要设备。部分现有的吸油烟机包括箱体、开设于箱体的进烟口、可转动地安装于箱体的挡烟板以及可活动地设置于进烟口两侧的侧挡板，挡烟板用于打开或关闭进烟口，侧挡板用于在挡烟板打开时与挡烟板之间形成拢烟腔以聚拢油烟。

2、然而，现有技术中挡烟板的驱动与侧挡板的驱动存在以下问题：1.通常采用相互独立的驱动器分别驱动，导致驱动器数量较多、成本较高；2.各驱动器分别通过独立的铰链组件传递力矩，铰链结构复杂、受力较大，对强度要求较高；3.铰链组件占用箱体内部空间较大，导致箱体体积难以缩小，影响整体美观性。

技术实现思路

1、基于此，有必要针对目前挡烟板、侧挡板驱动结构的驱动器数量多、成本高、结构复杂的问题，提供一种通过单一驱动装置同时驱动挡烟板转动和侧挡板活动的联动运动结构及吸油烟机。

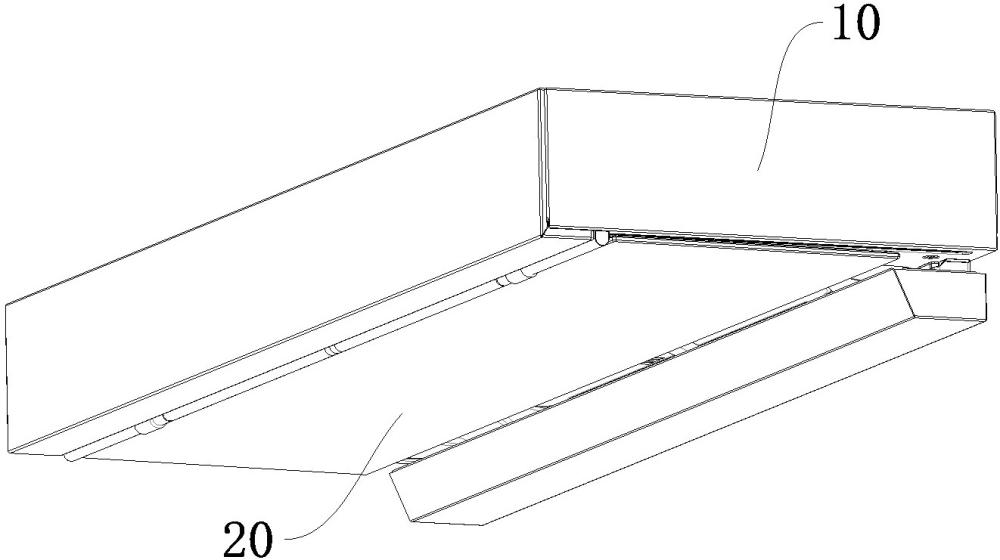

2、本申请首先提供一种联动运动结构，包括：箱体，开设有进烟口；挡烟板，可转动地连接于所述箱体，用于打开或关闭所述进烟口；两个侧挡板，分别设置于所述箱体的左右两侧，并配置为可在收纳状态和展开状态之间沿第一方向移动，所述第一方向垂直于所述进烟口的所在面；驱动装置，设置于所述箱体且与所述挡烟板连接，用于驱动所述挡烟板转动；以及联动组件，一端与所述驱动装置或所述挡烟板连接，另一端与所述侧挡板连接；其中，当所述挡烟板从关闭状态向打开状态转动的过程中，所述联动组件被配置为带动所述侧挡板从收纳状态向展开状态移动。

3、在其中一个实施例中，所述联动组件包括：侧支架，固定于所述箱体；滑动杆，沿平行于所述第一方向所在平面的方向与所述侧支架滑动连接；联动杆，一端与所述挡烟板铰接，另一端与所述滑动杆铰接；以及，滑块，沿第二方向与所述滑动杆滑动连接，且与所述侧挡板固定，所述第二方向同时垂直于所述第一方向以及所述宽度方向。

4、在其中一个实施例中，所述侧支架开设有第一滑槽，所述第一滑槽相对于所述第一方向倾斜设置，所述滑动杆上对应固定有导向块，所述导向块与所述第一滑槽滑动连接。

5、在其中一个实施例中，所述联动杆与所述挡烟板的铰接点的运动轨迹呈弧形，随所述挡烟板打开，所述铰接点所在位置的弧形轨迹的切线与所述进烟口所在面之间的夹角为α；所述第一滑槽呈弧形，随所述挡烟板打开，所述导向块所在位置的所述第一滑槽的切线与所述进烟口所在面之间的夹角为β；在所述挡烟板打开的至少部分过程中，α与β的变化趋势相反，以使得所述侧挡板升降过程中的速度波动小于等于20%。

6、在其中一个实施例中，所述进烟口开设于所述箱体底面，且所述箱体底面平行于水平面，所述第一方向为所述箱体的竖直方向，所述第二方向为所述箱体的深度方向，所述侧挡板沿所述竖直方向可升降地设置于所述箱体。

7、在其中一个实施例中，所述第一滑槽的底端位于其顶端的前侧，且弧形向上前侧突出，所述挡烟板关闭状态下呈水平，所述导向块位于所述第一滑槽的顶端；所述挡烟板打开状态下呈倾斜，所述导向块位于所述第一滑槽的底端；所述挡烟板从关闭状态向前翻转至打开状态过程中的翻转角度大于等于90度。

8、在其中一个实施例中，所述侧支架开设有沿竖向延伸的第二滑槽，所述滑动杆开设有沿所述深度方向延伸的第三滑槽，所述滑块沿所述深度方向与所述第三滑槽滑动连接，且沿所述竖直方向与所述第二滑槽滑动连接。

9、在其中一个实施例中，所述箱体内部沿所述宽度方向由内到外依次设置有所述滑动杆、所述侧支架以及所述侧挡板，所述滑块沿所述宽度方向贯穿所述第三滑槽、所述第二滑槽至与所述侧挡板固定。

10、在其中一个实施例中，所述侧支架远离所述滑动杆一侧固定有导向部，所述导向部与所述侧支架之间形成所述第四滑槽，所述侧挡板沿所述竖直方向滑动连接于所述第四滑槽内。

11、在其中一个实施例中，所述侧支架开设有两个所述第一滑槽以及两个所述第二滑槽，所述滑动杆固定有两个所述导向块且开设有两个所述第三滑槽两个所述第二滑槽沿所述深度方向位于两个所述第一滑槽之间，两个所述第三滑槽沿所述深度方向位于两个所述导向块之间，所述联动杆与所述滑动杆的铰接点沿所述深度方向位于两个所述第三滑槽之间。

12、在其中一个实施例中，所述驱动装置包括驱动件、固定于驱动件驱动轴的曲柄、以及铰接于所述曲柄另一端的连杆，所述挡烟板上固定有铰接座，所述连杆及所述联动杆同轴铰接于所述铰接座。

13、在其中一个实施例中，所述箱体左右两侧对称设置有两组所述驱动装置及两组所述联动组件，每一侧所述驱动装置通过对应侧的所述联动组件带动对应侧的所述侧挡板升降。

14、本申请还提供一种吸油烟机，包括上述的联动运动结构。

15、上述联动运动结构，通过驱动装置与联动组件的配合，使单一驱动装置在驱动挡烟板转动的同时，通过联动组件带动侧挡板活动，实现了挡烟板与侧挡板的联动控制，减少了驱动器的使用数量，降低了制造成本和电气控制的复杂度；

16、通过联动组件替代了传统的独立铰链组件，简化了箱体内的传动结构，缩小了传动结构的占用空间，使得箱体的体积可以做得更小、更薄，提高了整体美观性；

17、通过将侧挡板配置为可在收纳状态和展开状态之间沿第一方向移动，相较于转动或其他运动方式，移动的运动轨迹简单可控。

1.一种联动运动结构，其特征在于，包括：

2.根据权利要求1所述的联动运动结构，其特征在于，所述联动组件（50）包括：

3.根据权利要求2所述的联动运动结构，其特征在于，所述侧支架（53）开设有第一滑槽（531），所述第一滑槽（531）相对于所述第一方向倾斜设置，所述滑动杆（52）上对应固定有导向块（521），所述导向块（521）与所述第一滑槽（531）滑动连接。

4.根据权利要求3所述的联动运动结构，其特征在于，所述联动杆（51）与所述挡烟板（20）的铰接点的运动轨迹呈弧形，随所述挡烟板（20）打开，所述铰接点所在位置的弧形轨迹的切线与所述进烟口（11）所在面之间的夹角为α；

5.根据权利要求3或权利要求4所述的联动运动结构，其特征在于，所述进烟口（11）开设于所述箱体（10）底面，且所述箱体（10）底面平行于水平面，所述第一方向为所述箱体（10）的竖直方向，所述第二方向为所述箱体（10）的深度方向，所述侧挡板（40）沿所述竖直方向可升降地设置于所述箱体（10）。

6.根据权利要求5所述的联动运动结构，其特征在于，所述第一滑槽（531）的底端位于其顶端的前侧，且弧形向上前侧突出，所述挡烟板（20）关闭状态下呈水平，所述导向块（521）位于所述第一滑槽（531）的顶端；所述挡烟板（20）打开状态下呈倾斜，所述导向块（521）位于所述第一滑槽（531）的底端；所述挡烟板（20）从关闭状态向前翻转至打开状态过程中的翻转角度大于等于90度。

7.根据权利要求5所述的联动运动结构，其特征在于，所述侧支架（53）开设有沿竖向延伸的第二滑槽（532），所述滑动杆（52）开设有沿所述深度方向延伸的第三滑槽（522），所述滑块（54）沿所述深度方向与所述第三滑槽（522）滑动连接，且沿所述竖直方向与所述第二滑槽（532）滑动连接。

8.根据权利要求7所述的联动运动结构，其特征在于，所述箱体（10）内部沿所述宽度方向由内到外依次设置有所述滑动杆（52）、所述侧支架（53）以及所述侧挡板（40），所述滑块（54）沿所述宽度方向贯穿所述第三滑槽（522）、所述第二滑槽（532）至与所述侧挡板（40）固定。

9.根据权利要求8所述的联动运动结构，其特征在于，所述侧支架（53）远离所述滑动杆（52）一侧固定有导向部（533），所述导向部（533）与所述侧支架（53）之间形成第四滑槽（534），所述侧挡板（40）沿所述竖直方向滑动连接于所述第四滑槽（534）内。

10.根据权利要求7所述的联动运动结构，其特征在于，所述侧支架（53）开设有两个所述第一滑槽（531）以及两个所述第二滑槽（532），所述滑动杆（52）固定有两个所述导向块（521）且开设有两个所述第三滑槽（522）；

11.根据权利要求2所述的联动运动结构，其特征在于，所述驱动装置（30）包括驱动件（31）、固定于驱动件（31）驱动轴的曲柄（32）、以及铰接于所述曲柄（32）另一端的连杆（33），所述挡烟板（20）上固定有铰接座（21），所述连杆（33）及所述联动杆（51）同轴铰接于所述铰接座（21）。

12.根据权利要求1所述的联动运动结构，其特征在于，所述箱体（10）左右两侧对称设置有两组所述驱动装置（30）及两组所述联动组件（50），每一侧所述驱动装置（30）通过对应侧的所述联动组件（50）带动对应侧的所述侧挡板（40）升降。

13.一种吸油烟机，其特征在于，包括如权利要求1至权利要求12中任一项所述的联动运动结构。
