带喷淋特征的多模式绝热冷却系统的制作方法

本发明涉及一种绝热冷却器。

背景技术：

技术实现思路

1、本发明涉及使用蒸发辅助/增强来提高绝热冷却设备的性能。根据本发明，特定容量所需的制冷机的数量减少，并且因此给定项目所需的制冷机的数量可以相应地减少。

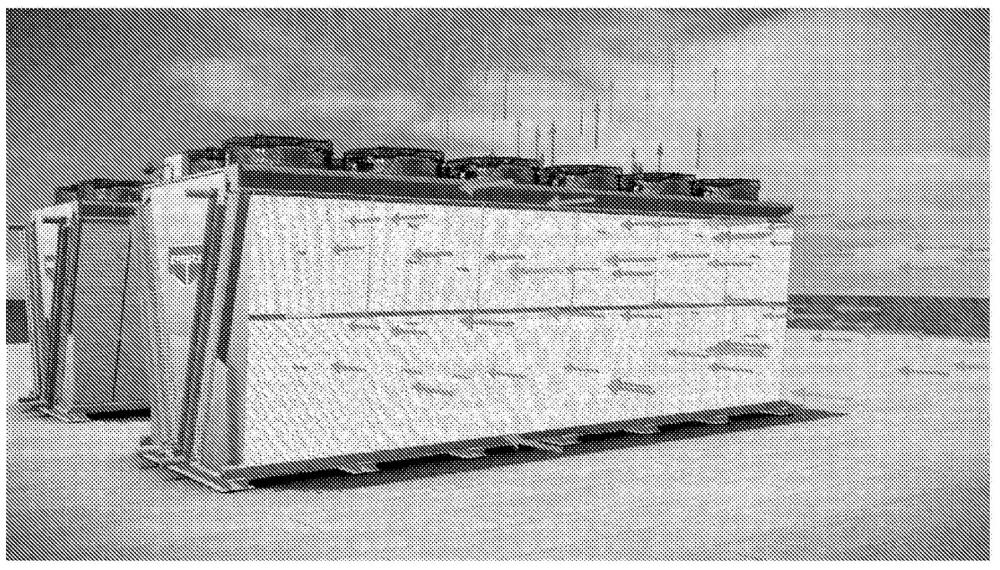

2、因此，根据本发明，提供了一种流体冷却器，其包括：框架；一对或多对管束，该一对或多对管束布置在该框架中并位于集气室的两侧，该管束中的每一者具有入口集管和出口集管，该入口集管被配置为并被定位成接收热工艺流体并将其分配给对应管束，并且该出口集管被配置为并定位成从该管束接收冷却后的工艺流体，该管束各自包括多个水平布置的翅片管，该多个水平布置的翅片管通过弯管连接到相邻的翅片管；一个或多个风机，该一个或多个风机在该框架中支撑在该管束上方，该一个或多个风机被配置为将空气抽吸穿过该管束并从该风机的顶部排出；一个或多个绝热垫，该一个或多个绝热垫靠近该管束的进气侧安装在该框架中；绝热冷却水分配系统，该绝热冷却水分配系统位于该绝热垫上方并且被配置为选择性地将绝热冷却水输送到该绝热垫并使该绝热垫饱和；绝热冷却集水盘，该绝热冷却集水盘位于该绝热垫下方并连接到排水口或绝热水再循环系统，该绝热水再循环系统包括集水槽、泵以及管道，该管道将该集水槽和泵连接到该绝热冷却水分配系统；蒸发冷却水分配系统，该蒸发冷却水分配系统位于该管束上方并且被配置为选择性地将蒸发冷却水输送到该管束的外表面；蒸发冷却集水盘，该蒸发冷却集水盘位于该管束下方并且连接到排水口或蒸发冷却水再循环系统；以及多个阀门，该多个阀门被定位成并被配置为选择性地允许将水仅输送到该绝热垫、将水仅输送到该管束、同时将水输送到该绝热垫和该管束两者，或者阻止将水输送到该绝热垫和该管束。可以提供控制系统，该控制系统连接到该多个阀门并且被配置为选择性地打开和关闭该多个阀门中的每一者以选择性地以其中没有水被输送到该绝热垫或该管束的干式模式、以其中水仅被输送到该绝热垫的绝热模式、或者以其中水仅被输送到该管束的蒸发模式操作该流体冷却器。根据另一实施例，可以提供其中水被同时输送到该绝热垫和该管束的另一组合模式。

3、根据本发明，还提供了一种用于操作流体冷却器的方法，该流体冷却器具有：管束，该管束布置在框架中并位于集气室的两侧，该管束各自具有入口集管和出口集管，该入口集管被配置为并被定位成接收热工艺流体并将其分配到对应管束，并且该出口集管被配置为并被定位成从该管束接收冷却后的工艺流体，该两个管束各自包括多个水平布置的翅片管，该多个水平布置的翅片管通过弯管连接到相邻管；一个或多个风机，该一个或多个风机由该框架支撑在该管束上方，该一个或多个风机被配置为将空气抽吸穿过该管束并从该风机的顶部排出；一个或多个绝热垫，该一个或多个绝热垫靠近该管束的进气侧安装在该框架中；第一水分配系统，该第一水分配系统被定位成并且被配置为选择性地将绝热水输送到该绝热垫；以及第二水分配系统，该第二水分配系统被定位成并且被配置为选择性地将蒸发冷却水输送到该管束，该方法包括取决于环境状况选择性地以下列三种模式中的任一模式操作该流体冷却器：其中没有水被输送到该绝热垫或该管束的干式模式、其中水仅被输送到该绝热垫的绝热模式、或者其中水仅被输送到该管束的蒸发模式。根据另一实施例，可以提供其中水被同时输送到该绝热垫和该管束的另一组合模式。

1.一种流体冷却器，其包括：

2.如权利要求1所述的流体冷却器，其中所述控制系统进一步被配置为打开和关闭所述多个阀门中的每一者，以选择性地以其中水被输送到所述绝热垫和所述管束两者的组合绝热和蒸发模式操作。

3.如权利要求1所述的流体冷却器，其中所述蒸发冷却水再循环系统和所述绝热冷却水再循环系统彼此集成。

4.一种用于操作流体冷却器的方法，所述流体冷却器具有：管束，所述管束布置在框架中并位于集气室的两侧，所述管束各自具有入口集管和出口集管，所述入口集管被配置为并被定位成接收热工艺流体并将其分配到对应管束，并且所述出口集管被配置为并被定位成从所述管束接收冷却后的工艺流体，所述两个管束各自包括多个水平布置的翅片管，所述多个水平布置的翅片管通过弯管连接到相邻管；位于所述管束上方的一个或多个风机，所述一个或多个风机被配置为将空气抽吸穿过所述管束并从所述一个或多个风机的顶部排出；一个或多个绝热垫，所述一个或多个绝热垫靠近所述管束的进气侧安装；第一水分配系统，所述第一水分配系统被定位成并且被配置为选择性地将绝热水输送到所述一个或多个绝热垫；以及第二水分配系统，所述第二水分配系统被定位成并且被配置为选择性地将蒸发冷却水输送到所述管束，

5.如权利要求4所述的方法，其进一步包括选择性地以其中水被输送到所述一个或多个绝热垫和所述管束两者的组合绝热和蒸发模式操作所述流体冷却器。

6.如权利要求4所述的方法，其中所述蒸发冷却水再循环系统和所述绝热冷却水再循环系统彼此集成。
