一种旋转载物托盘及车辆的制作方法

本技术涉及车辆设备，具体涉及一种旋转载物托盘及车辆。

背景技术：

1、目前，消防车上常规的器材布置方式是在器材箱内搭建固定的型材架，然后通过各种夹具将器材固定在型材架上。这种方式存在明显不足：首先，由于各器材的外形尺寸不尽相同，如果将多个器材固定在同一个器材空间内，为了迁就最大尺寸的器材，势必会造成大量不规则的零碎空间被浪费，空间利用率低下。其次，当器材被层层叠放或紧密排列时，拿取位于内部或底部的器材非常不便，尤其在争分夺秒的救援现场，这会延误宝贵的救援时机。最后，器材的分类管理也较为困难，难以将功能相近的器材集中存放。

2、针对现有技术的上述不足，亟需提供一种新型的器材装载方案，以克服现有技术中消防车器材布置不合理、空间浪费和取放不便的问题。

技术实现思路

1、本申请的目的在于克服上述技术不足，提出一种旋转载物托盘及车辆，解决现有技术中器材布置不合理、空间浪费和取放不便的技术问题。

2、为达到上述技术目的，本申请采取了以下技术方案：

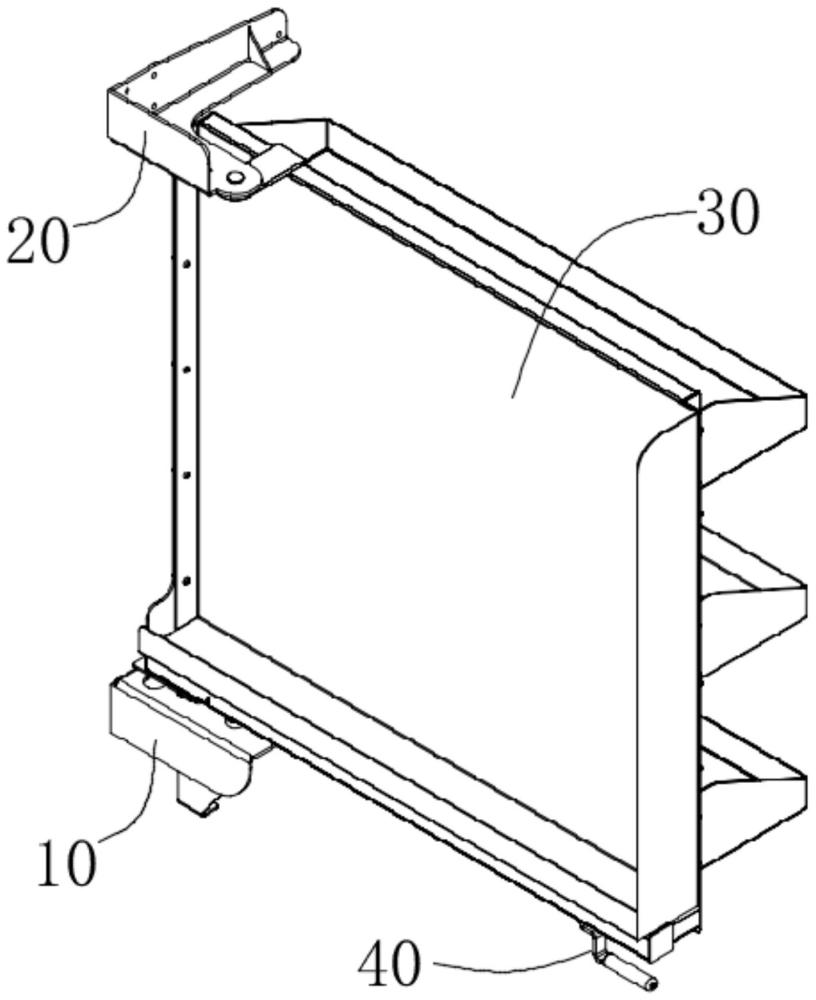

3、第一方面，本申请提供了一种旋转载物托盘，包括：

4、底部旋转组件，用于提供底部旋转支撑；

5、顶部旋转组件，与所述底部旋转组件同轴心设置，用于提供顶部旋转支撑；

6、器材安装组件，活动连接于所述底部旋转组件和顶部旋转组件之间，用于承载消防器材；

7、旋托操纵机构，用于控制所述器材安装组件的旋转和锁定。

8、在本申请的一些实施例中，所述器材安装组件包括旋托框架，所述旋托框架的一侧设有至少一个托盘盒，另一侧设有器材挂板，所述器材挂板上设有多个挂钩或夹具，用于悬挂铁锹、铁铤或消防铁锤；所述托盘盒内用于放置轻型剪切器、轻型扩张器或无齿锯。

9、在本申请的一些实施例中，所述旋托框架上沿其高度方向设有多个安装孔位，所述托盘盒通过连接件可选择地安装于不同的所述安装孔位上，以调整各所述托盘盒之间的垂直间距。

10、在本申请的一些实施例中，所述托盘盒的底部设有复数个排水孔，且托盘盒的内底面朝向所述排水孔倾斜设置，所述托盘盒的内壁和底部以及所述器材挂板与器材接触的区域，均衬有弹性减震层和摩擦防滑层。

11、在本申请的一些实施例中，所述旋托操纵机构包括旋转把手、与所述旋转把手联动的内部操纵机构、以及由所述内部操纵机构驱动的旋托卡轴；所述旋托卡轴用于插入或脱离设置在所述底部旋转组件或所述顶部旋转组件上的锁止结构，以实现所述器材安装组件的锁定或解锁。

12、在本申请的一些实施例中，还包括安全锁止传感器和报警器；所述安全锁止传感器用于检测所述旋托卡轴是否处于锁定状态，当车辆启动且所述安全锁止传感器检测到旋托卡轴未锁定时，所述报警器发出声光报警。

13、在本申请的一些实施例中，所述底部旋转组件包括底部固定座和设于其上的底部旋转轴座；所述顶部旋转组件包括顶部固定座和自其上伸出的顶部旋转轴；所述器材安装组件通过所述底部旋转轴座和所述顶部旋转轴实现转动连接。

14、在本申请的一些实施例中，所述底部固定座上设有一环形分布的定位盘，所述定位盘上开设有分别对应0度、90度和180度位置的定位孔；所述旋托卡轴的末端与所述定位孔选择性配合，以实现托盘在全收纳、半展开和全展开位置的锁定。

15、在本申请的一些实施例中，还包括阻尼缓冲机构，所述阻尼缓冲机构连接于所述器材安装组件与所述底部固定座或顶部固定座之间，用于在托盘旋转的起始和终止阶段提供缓冲。

16、第二方面，本申请还提供了一种车辆，包括设备器材箱以及如第一方面任意一项实施例所述的旋转载物托盘，所述旋转载物托盘安装于所述设备器材箱内。

17、与现有技术相比，本申请提供的技术方案带来的有益技术效果包括：

18、通过设置底部旋转组件和顶部旋转组件构成稳定的天地轴式旋转支撑结构，并由旋托操纵机构控制可承载器材的器材安装组件进行旋转和锁定，将传统的固定式存储变为动态的旋转式存取。这种设计使得消防员能够轻松地将托盘旋转出来，方便地接触到托盘的各个面，从而快速、准确地拿取所需器材，极大地提高了空间利用率和操作便捷性，有效提升了应急响应速度。

1.一种旋转载物托盘，其特征在于，包括：

2.根据权利要求1所述的旋转载物托盘，其特征在于，所述器材安装组件包括旋托框架，所述旋托框架的一侧设有至少一个托盘盒，另一侧设有器材挂板，所述器材挂板上设有多个挂钩或夹具，用于悬挂铁锹、铁铤或消防铁锤；所述托盘盒内用于放置轻型剪切器、轻型扩张器或无齿锯。

3.根据权利要求2所述的旋转载物托盘，其特征在于，所述旋托框架上沿其高度方向设有多个安装孔位，所述托盘盒通过连接件可选择地安装于不同的所述安装孔位上，以调整各所述托盘盒之间的垂直间距。

4.根据权利要求2所述的旋转载物托盘，其特征在于，所述托盘盒的底部设有复数个排水孔，且托盘盒的内底面朝向所述排水孔倾斜设置，所述托盘盒的内壁和底部以及所述器材挂板与器材接触的区域，均衬有弹性减震层和摩擦防滑层。

5.根据权利要求1所述的旋转载物托盘，其特征在于，所述旋托操纵机构包括旋转把手、与所述旋转把手联动的内部操纵机构、以及由所述内部操纵机构驱动的旋托卡轴；所述旋托卡轴用于插入或脱离设置在所述底部旋转组件或所述顶部旋转组件上的锁止结构，以实现所述器材安装组件的锁定或解锁。

6.根据权利要求5所述的旋转载物托盘，其特征在于，还包括安全锁止传感器和报警器；所述安全锁止传感器用于检测所述旋托卡轴是否处于锁定状态，当车辆启动且所述安全锁止传感器检测到旋托卡轴未锁定时，所述报警器发出声光报警。

7.根据权利要求5所述的旋转载物托盘，其特征在于，所述底部旋转组件包括底部固定座和设于其上的底部旋转轴座；所述顶部旋转组件包括顶部固定座和自其上伸出的顶部旋转轴；所述器材安装组件通过所述底部旋转轴座和所述顶部旋转轴实现转动连接。

8.根据权利要求7所述的旋转载物托盘，其特征在于，所述底部固定座上设有一环形分布的定位盘，所述定位盘上开设有分别对应0度、90度和180度位置的定位孔；所述旋托卡轴的末端与所述定位孔选择性配合，以实现托盘在全收纳、半展开和全展开位置的锁定。

9.根据权利要求7所述的旋转载物托盘，其特征在于，还包括阻尼缓冲机构，所述阻尼缓冲机构连接于所述器材安装组件与所述底部固定座或顶部固定座之间，用于在托盘旋转的起始和终止阶段提供缓冲。

10.一种车辆，其特征在于，包括设备器材箱以及如权利要求1-9任意一项所述的旋转载物托盘，所述旋转载物托盘安装于所述设备器材箱内。
