一种慢性阻塞性肺疾病用肺康复训练装置的制作方法

本发明涉及慢性阻塞性肺疾病肺康复训练，具体为一种慢性阻塞性肺疾病用肺康复训练装置。

背景技术：

1、慢性阻塞性肺疾病患者进行肺康复训练，是改善呼吸困难、提升运动耐力、增强生活自理能力及生活质量的核心非药物干预手段，需在医生评估病情后，按个体化、循序渐进的原则开展，三球呼吸训练器是较为常见的肺康复训练装置，经过规律的呼吸训练可改善肺通气效率、减轻呼吸困难症状、增强呼吸肌力量，最终提升生活质量和运动耐力。

2、如公开号为cn211189012u的专利公开一种慢性阻塞性肺疾病用中医肺康复训练装置，包括肺康复训练装置主体，肺康复训练装置主体设有多个气室，且气室内均设有一隔断球，并且肺康复训练装置主体还连接有伸缩结构的吸气管道以及呼吸嘴，肺康复训练装置主体上下两端分别开设有与气室相通的吸气通道以及入气通道，吸气管道两端分别设有第一连接块以及第二连接块，且第二连接块一侧套设有护座，吸气管道上还设有控制腔，且控制腔内卡合有控制球，并且控制球上安装有控制阀；在使用时能够通过调节阀的控制方便的调节吸口的直径，增加患者的吸气阻力，便于患者通过康复训练装置进行呼吸肌的训练。

3、如公开号为cn214415538u的专利公开一种老年慢性阻塞性肺疾病康复训练装置，当患者的吸气肌力和耐力有所改善时，需要增加吸气力时，调节调节器的上下位置，调节器上的梯形槽发生弹性形变，梯形筋卡进梯形槽，调节器深入连接管内，位置越往下，调节器深入体积越大，有效减小吸口的直径，增大吸气的力度；使用结束时，拨动凸球弹片，凸球移出圆柱槽，外套管在弹簧推动下自动回复位置，套在吸气管上，隔绝灰尘等物质，更方便患者的使用。

4、如公开号为cn118718358a的专利公开一种呼吸科护理用的呼吸训练装置，包括外筒，外筒下部连通有伸缩波纹管，伸缩波纹管远离外筒的一端可拆卸式连接有吹气罩，外筒内部下侧设有升降球，升降球与外筒内壁接触，外筒顶部转动连接有转板，转板上开有出气口一，外筒顶部开有出气口二。患者吹气时气流推动升降球上升，升降球推动连接板以使凸块沿着限位板和斜面上升，凸块带动连接板、转动块和转板转动，患者每吹气一次，排气口减小一次，自动增大吹气阻力和吹气力度，当患者吹气较为费力时，即可自动调整至最适合患者的吹气力度，也能通过多次呼吸训练对比最终排气口的大小，直观判断吹气力度和呼吸训练效果；患者长时间使用三球呼吸训练器时，口中的热气会进入训练器中，这些热气遇冷后会在训练器的内壁上凝结成水珠，即产生水蒸气，水蒸气凝结在训练器内壁上，会影响训练器内小球的正常浮动，干扰患者对呼吸训练效果的判断，若患者吸入过多由训练器产生的水蒸气，可能会刺激呼吸道，导致咳嗽、呼吸急促等症状加重，现有部分三球呼吸训练器拆装不便，难以进行快速有效的清洁，患者使用过程中残留的口水、痰液等分泌物会附着在训练器内部，为细菌的滋生提供了温床，细菌容易繁殖导致训练器内部卫生状况恶化，水蒸气和细菌分布在训练装置中，对于患者健康训练产生极大的影响。

5、针对上述问题，急需在原有的慢性阻塞性肺疾病肺康复训练装置基础上进行创新设计。

技术实现思路

1、本发明的目的在于提供一种慢性阻塞性肺疾病用肺康复训练装置，以解决上述背景技术中提出现有部分三球呼吸训练器拆装不便，难以进行快速有效的清洁，患者使用过程中残留的口水、痰液等分泌物会附着在训练器内部，为细菌的滋生提供了温床，细菌容易繁殖导致训练器内部卫生状况恶化，水蒸气和细菌分布在训练装置中，对于患者健康训练产生极大影响的问题。

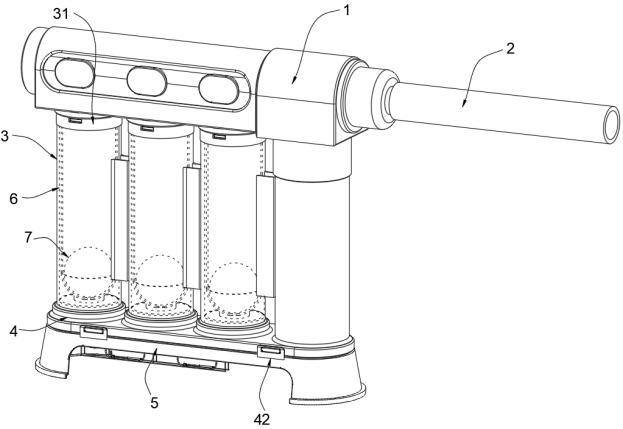

2、为实现上述目的，本发明提供如下技术方案：一种慢性阻塞性肺疾病用肺康复训练装置，包括导气通道和与患者口部连接的气管，所述导气通道下方贯通连接有多组透明套管，多组透明套管下方固定连接有安装座，安装座下方卡合安装有基座；透明套管的内部同轴嵌合安装有透明内管，透明内管中活动设置有浮动球，透明内管的底部沿着轴线方向开设有圆槽，圆槽中卡合安装有密封座，密封座下端固定连接有光热杀菌灯柱；基座上设置有与透明内管底部卡合连接的基台，且基台和基座上设置有控制光热杀菌灯柱移动进入透明内管中进行干燥杀菌的动力机构，动力机构能够振动辅助透明内管向外排出水汽。

3、优选的，所述导气通道下方安装有多个与透明套管上端开口卡合连接的空心柱，空心柱上开设有上卡槽；透明套管上端开口内壁固定连接的卡环，卡环上固定安装有与上卡槽卡合连接的上卡块；空心柱内壁中固定有限定在透明内管上端面的限位环。

4、优选的，所述安装座上固定安装有下卡块，基座上固定连接有与下卡块卡合连接的连接片。

5、优选的，所述动力机构包括固定连接在基台中的多个滑杆，滑杆上纵向滑动套设有升降环架，升降环架上沿着轴线方向转动安装有转动柱；转动柱上端与光热杀菌灯柱下方转动连接。

6、优选的，所述基台与基座之间转动连接有螺纹杆，螺纹杆与远离气管一侧的升降环架螺纹连接。

7、优选的，所述升降环架上端面固定连接有振动导柱，振动导柱上移与基台贯穿连接，且振动导柱上移与透明内管下方圆弧面接触；基台上位于圆槽下方开设有排水孔。

8、优选的，所述转动柱外部固定套设有齿轮，升降环架上横向滑动连接有齿框，齿框内侧与齿轮啮合连接。

9、优选的，多个所述升降环架之间通过连接杆固定连接，且连接杆上横向固定有电动伸缩杆，电动伸缩杆输出端固定有滑环，滑环滑动套设在连接杆上；滑环与齿框之间固定连接有移动支架。

10、优选的，所述转动柱中沿着轴线方向滑动连接有升降柱，升降柱上方转动连接有传动推杆；光热杀菌灯柱下方偏轴心固定有固定柱，固定柱与传动推杆转动连接。

11、优选的，所述升降环架下端面固定安装有支撑片，支撑片上固定连接有套环，套环中倾斜开设有环形槽；环形槽中滑动连接有滑块，滑块固定连接在升降柱上，升降柱贯穿设置在套环中。

12、与现有技术相比，本发明的有益效果是：该慢性阻塞性肺疾病用肺康复训练装置，组合拆卸便捷，并且设置透明套管和透明内管双层结构，保温隔热效果较好，降低冷热温度接触产生水蒸气的情况，同时能够对透明内管中的水蒸气进行振动排出和光热杀菌处理，在不拆卸训练装置的情况下能够处理内部的水蒸气和细菌，提高训练装置的实用性。

13、透明套管和透明内管上下分别与空心柱和基台组合安装，通过上卡块和上卡槽的卡合连接，以及下卡块和连接片的卡合连接，能够快速安装拆卸该部分结构，以便将各组件拆卸清洗和组合安装，使用十分方便。

14、进一步的，基台和基座上设置有控制光热杀菌灯柱移动进入透明内管中进行干燥杀菌的动力机构，通过运行螺纹杆控制升降环架上下往复移动，升降环架带动振动导柱贯穿经过基台，并且使得振动导柱振动作用于透明内管底部，此时升降环架带动光热杀菌灯柱和密封座同步上移进入透明内管的内部，透明内管底部的圆槽打开，在振动力辅助作用下，方便透明内管中的水蒸气向下流动排出，降低其内壁水蒸气对浮动球移动的干扰，也降低其内部细菌滋生的情况。

15、将光热杀菌灯柱移动至透明内管内部后，导致训练装置，使得浮动球下移至空心柱方向，光热杀菌灯柱能够对于透明内管的内壁进行光热杀菌处理，在不拆卸清洗训练装置的前提下，能够对透明内部中杀菌处理，降低训练装置拆卸清洗消毒的频率。

16、光热杀菌过程中，在齿框与齿轮传动下能够控制光热杀菌灯柱沿着圆周方向往复转动，保持光热传递均匀，同时在升降柱和套环的传动下，能够控制光热杀菌灯柱连接在转动柱上往复转动，扩大其光热照射范围，提高对透明内管中杀菌处理的效果。
