健身设备的制作方法

本发明涉及健身设备的，特别涉及一种用于壁挂式的健身设备。

背景技术：

1、在当今社会，随着经济的快速发展和人们生活水平的显著提高，健康生活理念已经深入人心。全民健身运动在全国范围内广泛地开展，越来越多的人开始意识到保持健康体魄的重要性，健身逐渐成为人们日常生活中不可或缺的一部分。

2、与此同时，人们的健身观念也在不断转变。传统的健身方式，如户外运动和简单的体能训练，已经无法完全满足现代人对于高效、专业健身的需求。越来越多的人开始走进健身房，利用专业的健身设备进行有针对性的锻炼。健身房中配备了各种各样的健身器材，如史密斯机、坐姿划船器、倒蹬机、小飞鸟、t字下拉器、杠铃训练架等。这些设备能够针对不同的身体部位和训练项目提供精准的锻炼效果，帮助人们更科学地塑造肌肉线条、提升身体力量和耐力。

3、近年来，为了满足普通家庭对于健身设备的需求，市场上涌现出了一批新型的智能健身设备。这些设备采用了先进的技术，以电阻、风阻、电磁阻力等可以数字化控制的阻力方式代替传统的杠铃片等物理配重块。这种创新的设计不仅减少了设备的体积和重量，还提高了设备的灵活性和适应性。例如，传统的健身设备在进行小飞鸟或龙门架等训练时，需要配备多个特定重量的配重块，用户需要根据自己的训练强度手动调整配重。而新型的智能健身设备通过内置的阻力调节系统，可以根据用户的实时需求自动调整阻力大小，无需额外的配重块，大大减少了器材的体积和占地面积。

4、此外，新型智能健身设备在结构设计上也进行了优化。它们将拉手、拉绳、绳索固定装置、绳索出口锁定装置等传统器械领域的多个单元合一，设计为一个能够在多个方向自由活动的摆臂。这种紧凑的结构设计不仅节省了空间，还实现了多功能集成。一台设备可以满足多种训练项目的需求，如上肢力量训练、下肢力量训练、核心肌群训练等，真正做到了一机多能。用户无需购买多台设备，即可在家中完成多种健身训练，极大地提高了健身的便利性和经济性。

5、这些新型智能健身设备的出现，为普通家庭带来了全新的健身体验。它们不仅让健身变得更加便捷和高效，还通过数字化控制和智能化设计，为用户提供个性化的健身方案。用户可以根据自己的身体状况、训练目标和时间安排，通过设备的智能系统选择适合自己的训练模式和强度。同时，这些设备还可以与手机应用程序或其他智能设备连接，实时记录用户的训练数据，帮助用户更好地了解自己的健身进度，调整训练计划。新型智能健身设备的出现，为普通家庭提供了更加便捷、高效、个性化的健身选择，让健身不再局限于健身房，而是真正走进了千家万户。

技术实现思路

1、发明要解决的技术问题

2、尽管市场上已经出现了多种新型智能健身设备，但现有的产品仍然存在一些局限性。目前，许多智能健身设备通常配备有双摆臂以及多电机，这使得设备的体积依然庞大。这些设备虽然在一定程度上实现了功能的多样化，但功能过于繁多且过于专业，其结构依然复杂。例如，一些设备需要多个电机来分别控制不同的阻力系统和运动部件，这不仅增加了设备的体积，还提高了制造成本和维护难度。

3、此外，一套健身设备通常还配备有多个辅助配件，如各种把手、拉杆等。虽然这些配件可以增加设备的适用性，但同时也使得设备的使用变得更加复杂。对于普通用户来说，尤其是那些仅希望进行简单锻炼的人群，这些复杂的结构和过多的功能并不易于操作，他们可能更倾向于一种操作简单、功能直观的健身设备。对于那些仅希望进行简单锻炼的人群来说，现有的智能健身设备的专业性和复杂性可能成为他们使用健身设备的障碍。

4、另外，尽管新型智能健身设备相比传统健身器材已经实现了结构的紧凑化，但依然无法做到进一步简化，尤其需要另外准备用于收纳训练配件的场所。市场上对于一种更加简化、功能更基础、更利于收纳的健身设备的需求依然存在。

5、因此，本发明的目的在于提供一种健身设备，特别是提供一种能够挂于墙壁的壁挂式健身设备。这种设备旨在以更小的体积、更简单的结构和更直观的操作方式，为用户提供基本的力量训练功能，同时能够有效地对训练配件进行收纳，以满足普通家庭用户对于健身设备的简化需求。

6、用于解决课题的手段

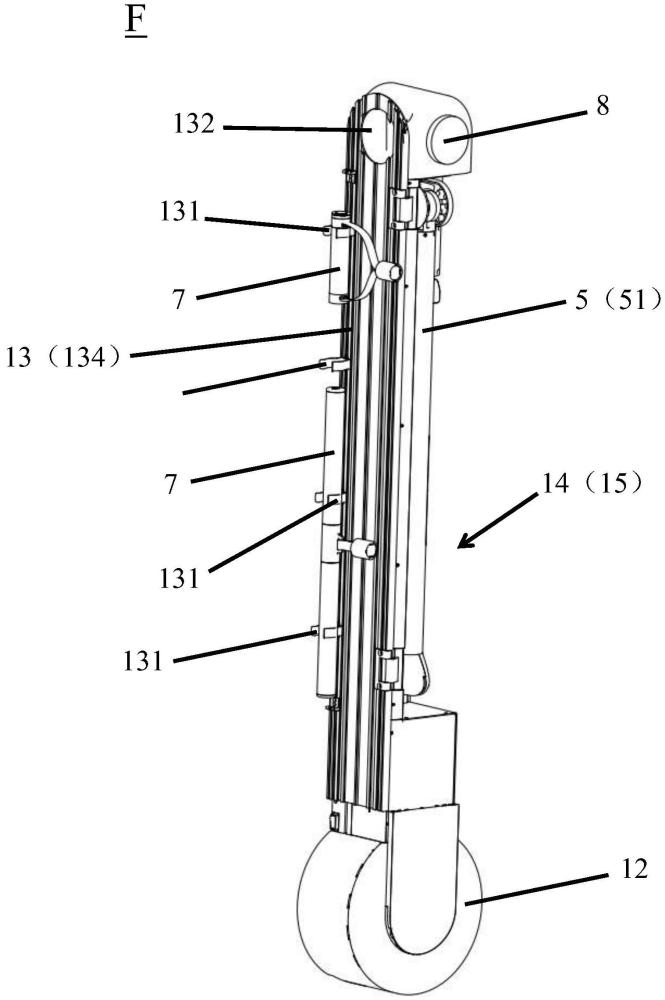

7、本发明第一方面的健身设备包括：主体部，在所述主体部内设置有：电机；连接于所述电机且缠绕有绳索的绕线盘；具有直线延伸的导轨的导轨单元；具有与所述导轨滑动连接的滑块的滑块单元；具有一端与所述滑块连接且另一端能够自由摆动的摆臂的摆臂单元；和能够通过所述绳索传递所述电机的动力的传动系统，其中，所述主体部包括盖板和在正面设有开口的收纳部，所述摆臂单元能够收纳于所述收纳部，所述盖板能够对所述开口进行开闭，当所述开口打开时，所述摆臂能够从所述开口伸出至所述主体部的外侧。

8、优选所述主体部具有呈竖直状的第一主体部，所述收纳部位于所述第一主体部，所述盖板设置于所述第一主体部，以能够枢轴转动的方式对所述开口进行开闭。

9、优选所述盖板能够转动至其正面与所述主体部的侧面相互贴合的位置。

10、优选所述开口呈矩形，所述盖板的宽度等于所述开口的宽度。

11、优选还包括相对于所述主体部分体设置的多个训练配件，在所述盖板的背面设置有用于对所述训练配件进行固定保持的配件保持部，当所述训练配件固定保持于所述配件保持部时，在所述开口被所述盖板关闭的状态下，所述训练配件能够与所述摆臂一起收纳于所述收纳部。

12、优选还包括：操作界面部，所述操作界面部设置于所述主体部上且位于所述收纳部的上方，所述操作界面部与对电机进行控制的控制系统电连接，用于使用者对所述电机的输出阻力和/或类型进行设定并能够显示所述健身设备和/或使用者的状态信息和训练数据。

13、优选所述操作界面部为带显示屏的旋钮，所述盖板的长度等于或大于所述收纳部的所述开口的长度且能够将所述开口完全覆盖，当所述盖板的长度大于所述收纳部的所述开口的长度时，在所述盖板设置有当所述盖板关闭所述开口时所述旋钮能够露出的旋钮孔。

14、优选还包括：设置于所述盖板的背面的可折叠的折叠支架，在所述开口被所述盖板关闭的状态下，所述折叠支架处于折叠状态且能够收纳于所述收纳部内，在所述开口打开的状态下，所述折叠支架可展开为能够支承手机或平板电脑或书本的展开状态。

15、优选还包括：固定于墙面或固定于健身设备支承架上的安装架，所述导轨单元固定安装于所述安装架。

16、优选还包括：所述主体部还包括连接于所述第一主体部且位于所述第一主体部的下方的第二主体部，所述电机位于所述第二主体部内，当所述盖板关闭所述开口时，所述盖板的末端紧挨着所述第二主体部且所述盖板的表面与所述第二主体部的表面位于同一面内。

17、优选所述盖板通过铰链与所述第一主体部的一侧连接，在所述第一主体部的未设置有所述铰链的另一侧设置有凹槽开口。

18、优选所述传动系统为滑轮组，所述滑轮组至少包括设置于所述主体部的内部的多个内部滑轮和设置于所述摆臂的自由端的由两个滑轮构成的出线端滑轮对，所述摆臂在内部设置有所述绳索能够通过的孔道，所述绳索的一端为固定于所述绕线盘的绳索固定端，所述绳索的另一端为能够可拆装地与所述训练配件连接的绳索自由端，所述绳索绕过各所述内部滑轮并经由所述摆臂的内部通道而从所述摆臂的自由端伸出并经由所述出线端滑轮对的夹持而与所述训练配件相连接。

19、优选所述控制系统包括电机控制器，用于接收所述旋钮的指令或通过蓝牙或无线网络接收手机或平板电脑的指令，以控制所述电机的输出动力并能够将相应的数据反馈得到所述旋钮或所述手机。

20、优选所述折叠支架包括：载物杆件，其一端固定于所述盖板的背面，能够绕固定点在第一竖直面内转动以在竖直状态与水平状态之间进行切换；抵靠杆件，其一端固定于所述盖板的背面，能够绕固定点在平行于所述第一竖直面的第二竖直面内转动以在竖直状态与水平状态之间进行切换；连接杆，其可转动地连接所述载物杆件的另一端与所述抵靠杆件的另一端，使得所述载物杆件、所述抵靠杆件和所述连接杆的转动相互联动，所述抵靠杆件的固定点位于所述载物杆件的固定点的斜上方，所述第一竖直面与所述第二竖直面之间具有间隔。

21、优选所述载物杆件在其上表面设置有沿长度方向延伸的凹槽。

22、优选所述抵靠杆件设置有多个能够沿其长度方向滑动的限位件。

23、优选所述连接杆具有弯折部或弯曲部。

24、优选所述载物杆件为横截面呈凹字形的长条状杆件。

25、优选所述载物杆件的长度大于或等于所述抵靠杆件的长度。

26、优选所述限位件为嵌套于所述抵靠杆件的外表面的滑动块，所述滑动块沿所述抵靠杆件的长度方向滑动时带有阻力，或者在所述抵靠杆件的外表面等间隔地设置有多个卡槽，所述滑动块滑至所述卡槽时能够与所述卡槽卡合。

27、优选在所述载物杆件与所述抵靠杆件切换为竖直状态下，从正面观察时，所述载物杆件与所述抵靠杆件大致重合，在所述载物杆件与所述抵靠杆件切换为水平状态下，从正面观察时，所述载物杆件与所述抵靠杆件相互平行。

28、优选所述载物杆件和/或所述抵靠杆件设置有止挡件，在所述载物杆件与所述抵靠杆件切换为水平状态下，能够使所述载物杆件与所述抵靠杆件保持在水平状态，阻止所述载物杆件和所述抵靠杆件进一步相下转动。

29、发明效果

30、通过本发明的健身设备，特别适合于挂于墙壁的壁挂式结构，能够以更小的体积、更简单的结构和更直观的操作方式，为用户提供基本的力量训练功能，同时能够有效地对训练配件进行收纳，以满足普通家庭用户对于健身设备的简化需求。
