一种安装于SPA泳池的新型可调阻力划桨训练器的制作方法

本发明属于游泳训练设备，具体涉及到一种安装于spa泳池的新型可调阻力划桨训练器。

背景技术：

1、spa泳池是一种集水疗按摩与游泳锻炼于一体的多功能恒温泳池，通常为独立安装或嵌入式设计，兼具观赏性与实用性。它配备强力水疗喷嘴，可产生定向水流对身体穴位进行冲击按摩，有效缓解肌肉疲劳和关节压力；同时，池内可设置逆流游泳系统，通过可调节的水流阻力实现原地无限畅游，满足健身需求。spa泳池还集成智能恒温、过滤消毒和led光影系统，四季皆宜，且占地面积小，可安装在室内外庭院或阳台。它既适合家庭日常放松养生，也能用于社交聚会，是现代品质生活的高端休闲设施，让用户足不出户即可享受专业级的水疗体验和游泳锻炼。

2、目前市场上的spa泳池具有按摩、康复及休闲功能，但缺少应用于游泳专项训练的功能。由于spa泳池相对正常泳池体积较小，通常通过模拟逆流水流提供持续游泳环境，使使用者能够在有限空间内完成游泳训练，然而，现有spa泳池主要针对游泳耐力及逆流训练，对于划水力量及划水动作的专项训练仍缺乏配套设备，使用者通常需要借助陆上划桨器进行训练，不仅占用额外场地，而且无法与spa泳池训练环境相结合，影响训练连续性，此外，现有部分的划桨训练器不能直接安装于spa泳池，并且拆装不便，适应性较差，无法满足家庭spa泳池及专业训练场所的使用需求。

技术实现思路

1、本发明所要解决的技术问题在于克服上述现有技术的缺点，提供一种安装于spa泳池的新型可调阻力划桨训练器。

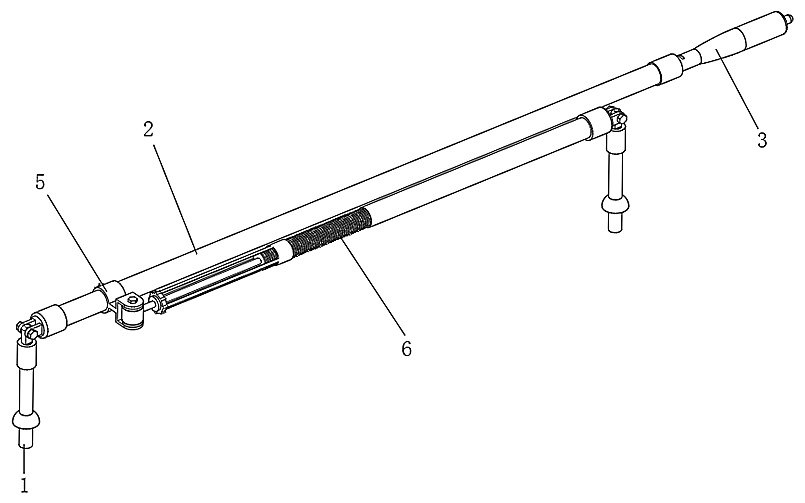

2、解决上述技术问题所采用的技术方案是：一种安装于spa泳池的新型可调阻力划桨训练器，包括两个安装固定机构，两个所述安装固定机构上分别安装有收纳套筒机构和阻尼副杆机构，所述收纳套筒机构的内壁滑动连接有手持主杆机构；

3、所述手持主杆机构的内壁固定连接有调节驱动机构，所述收纳套筒机构的外壁和阻尼副杆机构的一端之间设置有主副杆连接机构。

4、进一步的，所述安装固定机构包括支撑杆，所述支撑杆的底部固定连接有一体式内螺纹套，所述支撑杆的外壁底部固定连接有球面防护套，所述支撑杆的外壁顶部安装有转动限位套筒，所述转动限位套筒内壁在支撑杆的顶部转动连接有限位圆块，所述限位圆块的顶部固定连接有连接轴座，所述连接轴座上设置有第一螺纹轴杆，所述第一螺纹轴杆的上转动连接有连接套筒。

5、通过上述技术方案，在安装时，通过转动两个支撑杆将一体式内螺纹套螺旋安装在嵌入墙体的螺柱内，实现整体设备的安装固定，转动限位套筒和限位圆块之间为转动连接，保证底部的支撑杆转动安装不会影响其他部件，在训练时，通过连接套筒在第一螺纹轴杆上实现转向。

6、进一步的，所述收纳套筒机构包括导向主杆，所述导向主杆的一端固定连接有密封套，所述密封套的内壁设置有多条第一密封圈，所述密封套的内壁分别开设有两组调节定位孔和两条限位滑槽，所述密封套的外壁固定连接有定位槽。

7、通过上述技术方案，通过设计密封套和多条第一密封圈来实现密封，避免内部进水，同时在调节时，通过设计的两组调节定位孔和两条限位滑槽可以改变不同的训练方式。

8、进一步的，两组所述调节定位孔分布在导向主杆内壁的顶部和底部，两条所述限位滑槽分布在导向主杆内壁的前侧和后侧。

9、通过上述技术方案，保证通过手持主杆机构的转动90度后可以进行调节不同的训练方式。

10、进一步的，所述手持主杆机构包括调节主杆，所述调节主杆的一端固定连接有防滑握把，所述调节主杆的外壁设置有多个尺寸图标，所述调节主杆的一端固定连接有橡胶套，所述调节主杆的一端在橡胶套的内壁固定连接有一体式限位套。

11、通过上述技术方案，通过设计多个尺寸图标，在整体手持主杆机构伸出时，可以通过尺寸图标的位置来确定调节定位孔的大致位置，进而方便后续进行固定，设计橡胶套在避免使用的过程中内部进水的同时，还不会影响软质橡胶套的按压功能。

12、进一步的，所述调节驱动机构包括固定连接在调节主杆内壁的一体式安装套筒，所述一体式安装套筒的内壁滑动连接有驱动延伸杆，所述驱动延伸杆上固定连接有两个双向导轨板，两个所述双向导轨板的一端和一体式安装套筒的内壁之间均安装有复位弹簧，两个所述双向导轨板上均滑动连接有两个导向杆，两个所述导向杆的中心均固定连接有定位杆，所述驱动延伸杆的另一端固定连接有球面压块。

13、通过上述技术方案，根据不同身高的所需长度，可以通过手持主杆机构来调节收纳套筒机构和手持主杆机构的组合长度，具体操作如下，手指按压橡胶套，进而推动球面压块使整个驱动延伸杆开始向内移动，在移动的过程中会带动两个双向导轨板移动，并拉伸对应的复位弹簧，进而通过双向导轨板中的导轨将多个导向杆和定位杆形成的定位整体实现收缩，进而解除收纳套筒机构和手持主杆机构之间的限位，此时即可抽拉手持主杆机构，达到合适长度后松开，并根据调节主杆伸出部分所露出的尺寸图标来确定伸出长度，此时松开球面压块，左右微调调节主杆直至在两个复位弹簧的作用下，双向导轨板带动多个定位杆重新伸出，并卡合在导向主杆内壁的调节定位孔内部，实现定位，同时在调节过程中，也可以将手持主杆机构旋转90度，此时松开球面压块，在复位后定位杆伸出后处在限位滑槽的位置，此时仅仅实现了收纳套筒机构和手持主杆机构之间相对转动的限位，实现随意抽拉。

14、进一步的，所述调节主杆和一体式安装套筒上均开设有多个与定位杆相对应的圆形通孔。

15、通过上述技术方案，保证定位杆可以顺利伸出，与调节定位孔进行卡合固定。

16、进一步的，所述主副杆连接机构包括双端连接套，所述双端连接套的一侧螺旋连接有定位螺柱，所述双端连接套的另一侧安装有第二螺纹轴杆。

17、通过上述技术方案，通过双端连接套分别连接收纳套筒机构和阻尼副杆机构，同时设计的定位螺柱可以实现整体主副杆连接机构在收纳套筒机构上的固定。

18、进一步的，所述阻尼副杆机构包括转动连接在主副杆连接机构上的连接轴块，所述连接轴块的一侧固定连接有阻尼拉杆，所述阻尼拉杆的另一端固定连接有液压多孔活塞，所述阻尼拉杆在靠近连接轴块一端的外壁固定连接有一体式圆块，所述连接轴块外壁在一体式圆块的一侧转动连接有阻力调节旋钮，所述阻力调节旋钮的一侧固定连接有多条一体式条板，多条所述一体式条板的另一端之间固定连接有内螺纹调节套，所述内螺纹调节套的内壁和对应的安装固定机构之间安装有外围副杆，所述液压多孔活塞在靠近阻尼拉杆的一侧和外围副杆的内壁之间安装有阻尼弹簧。

19、通过上述技术方案，根据不同需求，在调节训练阻力时，转动阻力调节旋钮，通过随之转动的内螺纹调节套在外围副杆上螺旋转动，进而通过一体式圆块会拉动阻尼拉杆、液压多孔活塞和整体主副杆连接机构移动，实现对阻尼弹簧的弹力调节，最后通过定位螺柱将整体主副杆连接机构固定在对应位置即可实现锁紧定位，在进行运动训练时，手持防滑握把，转动整体手持主杆机构和收纳套筒机构，随着收纳套筒机构的转动进而带动主副杆连接机构拉动阻尼拉杆，通过压缩阻尼弹簧来提供阻力，进而达到训练的目的。

20、进一步的，所述外围副杆外壁的一侧为螺纹结构，且与内螺纹调节套为螺旋连接。

21、通过上述技术方案，保证通过内螺纹调节套在外围副杆外壁的一侧转动即可实现对阻尼弹簧的弹力进行调节。

22、本发明的有益效果如下：

23、（1）本发明通过设计安装固定机构，划桨训练器可直接安装于spa泳池，实现游泳训练与划水力量训练相结合，提高训练效率，同时采用可拆卸安装结构，安装、拆卸方便，不影响spa泳池日常使用，整体结构紧凑，占用空间小，适用于家庭及商业spa泳池，通过设计阻尼副杆机构，模拟游泳划水阻力，提高训练真实性，且阻力大小可调，适用于不同年龄及不同训练水平的使用者；

24、（2）本发明通过设计收纳套筒机构、手持主杆机构和调节驱动机构，根据不同身高的所需长度，可以通过手持主杆机构来调节收纳套筒机构和手持主杆机构的组合长度，同时将手持主杆机构旋转90度，此时松开球面压块，在复位后定位杆伸出后处在限位滑槽的位置，此时仅仅实现了收纳套筒机构和手持主杆机构之间相对转动的限位，实现随意抽拉，进而在训练时能够满足不同的需求。
