充电装置以及雾化套件的制作方法

本技术涉及电子雾化装置，特别涉及一种充电装置以及雾化套件。

背景技术：

1、电子烟等电子雾化装置通常具有电池，通过电池对电子雾化装置中的加热件进行供电，实现对雾化液进行加热雾化从而供人吸食。

2、然而现有的电子烟和充电装置是独立分开的，用户出行携带不方便，便捷性不高。

技术实现思路

1、本实用新型的主要目的是提出一种充电装置以及雾化套件，旨在提高电子烟和充电装置便携性。

2、为实现上述目的，本实用新型提出的充电装置，包括：

3、盒体，所述盒体形成有用于容纳至少部分能够开合的盖体的第一容纳腔，以及与所述第一容纳腔连通的第一开口；

4、能够开合的盖体，所述盖体上还设有用于容纳待充电组件的第一安装槽，所述盖体与所述容纳腔转动连接，从而将所述待充电组件收容于所述第一容纳腔内，和/或，封盖至少部分所述开口；

5、充电组件，所述充电组件设于所述盒体内部，用于对所述待充电组件充电。

6、在一实施方式中，所述盖体包括封盖至少部分所述开口的闭合状态，及使得所述开口打开以便于将所述待充电件取出的打开状态；通过按压所述盖体使所述盖体相对所述第一容纳腔旋转，以使得所述盖体在所述闭合状态与所述打开状态二者之间进行切换。

7、在一实施方式中，包括：

8、锁位组件，所述盒体内还设有第二安装槽，所述锁位组件与所述第二安装槽滑动连接；

9、所述盖体对应所述第二安装槽设有压块，所述锁位组件与所述压块相对的一端具有倾斜设置的第一引导面和第二引导面，所述压块与所述第一引导面或所述第二引导面抵接，以实现闭合状态或者打开状态下所述盖体位置的锁定。

10、在一实施方式中，所述第一容纳腔内壁上还有设有第一磁吸件，所述盖体对应所述第一磁吸件设有第二磁吸件，所述盖体通过所述第一磁吸件和所述第二磁吸件相互吸附的方式紧贴在所述第一容纳腔内壁上。

11、在一实施方式中，所述锁位组件包括：

12、锁定件，所述锁定件与所述第二安装槽滑动连接，所述锁定件与所述压块相对的一端具有倾斜设置的第一引导面和第二引导面；

13、弹性件，所述弹性件的一端与所述锁定件抵接，所述弹性件的另一端与所述第二安装槽的底壁抵接。

14、在一实施方式中，所述锁定件设有第三安装槽，所述弹性件为弹簧，所述弹簧的一端插装在所述第三安装槽内并且与所述第三安装槽的底壁抵接，所述弹簧的另一端从所述第三安装槽伸出，并且与所述第二安装槽的底壁抵接。

15、在一实施方式中，所述第二安装槽的底壁上还设有定位柱，所述弹簧的另一端套设在所述定位柱上，所述第三安装槽能够容纳所述弹簧和所述定位柱。

16、在一实施方式中，所述锁定件与所述压块相对的端部端面上设有第一凸部，所述第一凸部两侧分别形成所述第一引导面以及所述第二引导面。

17、在一实施方式中，所述第二安装槽宽度方向两侧的侧壁上设有滑槽，所述锁定件对应所述滑槽设有第一凸块，所述第一凸块与所述滑槽滑动连接。

18、在一实施方式中，所述盒体的一端形成有与所述待充电组件相适配的第一限位槽，所述盒体的另一端设有限位部，所述盖体与所述限位部相对的一端上设有第一限位槽，所述第一限位槽用于在所述盖体转动过程中与所述限位槽抵接从而限制所述盖体打开的位置。

19、在一实施方式中，所述盖体包括安装部和延伸部，所述第一安装槽设置在所述安装部上，所述压块凸设于所述安装部上，所述延伸部用于封堵至少部分所述开口。

20、在一实施方式中，所述盖体的侧壁上设有转动凸起，所述容纳腔内壁上对应所述转动凸起设有卡槽，所述转动凸起与所述卡槽卡接。

21、在一实施方式中，所述盒体包括：

22、壳体，所述壳体形成有第二容纳腔

23、安装座，所述安装座与所述第二容纳腔可拆卸地连接，所述安装座至少部分收容于所述第二容纳腔内，所述安装座远离所述第二容纳腔的一侧上形成有所述第一容纳腔。

24、在一实施方式中，所述第一引导面与所述第二引导面形成的夹角θ为锐角；所述第一引导面和所述第二引导面之间圆滑过渡。

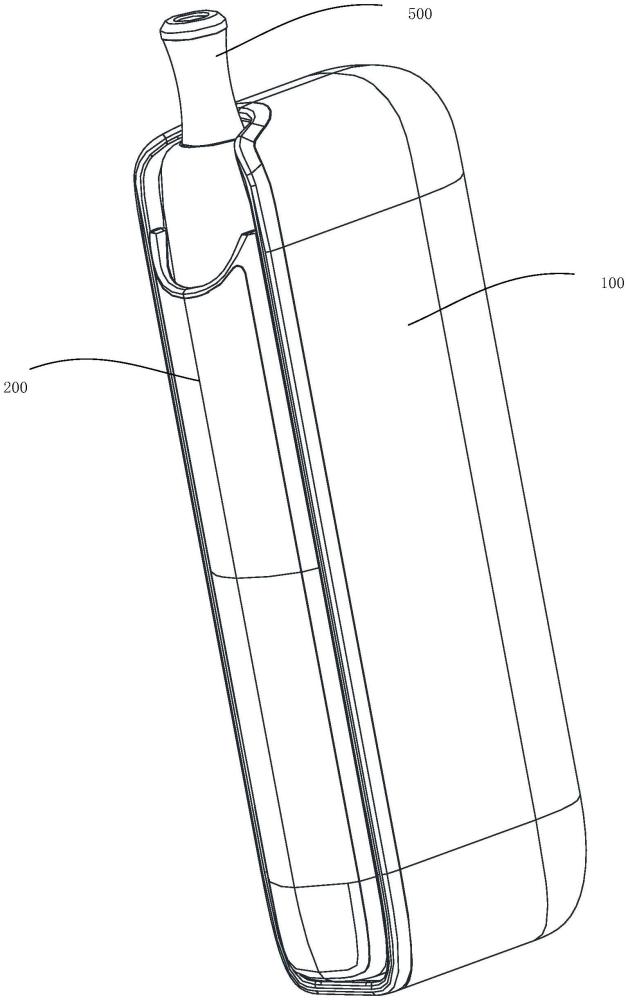

25、本实用新型还提出一种雾化套件，包括上述的充电装置以及用于生成烟雾的待充电组件，所述待充电组件至少部分插装在所述第一安装槽中，所述待充电组件的外壁设有充电触点，所述盖体闭合时所述充电触点与所述充电组件抵接，从而能够进行充电。

26、本实用新型通过在所述盒体形成有用于容纳至少部分能够开合的盖体的第一容纳腔以及与所述第一容纳腔连通的第一开口，在能够开合的盖体设有用于容纳待充电组件的第一安装槽。所述盖体与所述容纳腔转动连接，当所述盖体转动闭合时，可以将所述待充电组件收容于所述第一容纳腔内，封盖至少部分所述开口以及对所述待充电组件充电。能够精简结构，提高空间利用率，实现电子烟与充电装置集成化，提高便携性。

1.一种充电装置，其特征在于，包括：

2.如权利要求1所述的充电装置，其特征在于，包括：

3.如权利要求1所述的充电装置，其特征在于，所述第一容纳腔内壁上还有设有第一磁吸件，所述盖体对应所述第一磁吸件设有第二磁吸件，所述盖体通过所述第一磁吸件和所述第二磁吸件相互吸附的方式紧贴在所述第一容纳腔内壁上。

4.如权利要求2所述的充电装置，其特征在于，所述锁位组件包括：

5.如权利要求4所述的充电装置，其特征在于，所述锁定件设有第三安装槽，所述弹性件为弹簧，所述弹簧的一端插装在所述第三安装槽内并且与所述第三安装槽的底壁抵接，所述弹簧的另一端从所述第三安装槽伸出，并且与所述第二安装槽的底壁抵接。

6.如权利要求4所述的充电装置，其特征在于，所述第二安装槽宽度方向两侧的侧壁上设有滑槽，所述锁定件对应所述滑槽设有第一凸块，所述第一凸块与所述滑槽滑动连接。

7.如权利要求1所述的充电装置，其特征在于，所述盒体的一端形成有与所述待充电组件相适配的第一限位槽，所述盒体的另一端设有限位部，所述盖体与所述限位部相对的一端上设有第一限位槽，所述第一限位槽用于在所述盖体转动过程中与所述限位槽抵接从而限制所述盖体打开的位置。

8.如权利要求2所述的充电装置，其特征在于，所述盖体包括安装部和延伸部，所述第一安装槽设置在所述安装部上，所述压块凸设于所述安装部上，所述延伸部用于封堵至少部分所述开口。

9.如权利要求1所述的充电装置，其特征在于，所述盒体包括：

10.一种雾化套件，包括如权利要求1-5任一项所述的充电装置以及用于生成烟雾的待充电组件，其特征在于，所述待充电组件至少部分插装在所述第一安装槽中，所述待充电组件的外壁设有充电触点，所述盖体闭合时所述充电触点与所述充电组件抵接，从而能够进行充电。
