一种减少毛屑粘附的针织坯布开幅机的制作方法

本技术涉及纺织机械，尤其涉及一种减少毛屑粘附的针织坯布开幅机。

背景技术：

1、针织坯布是指由针织机将纱线弯曲成线圈并相互串套形成织物后，未经染色、印花、定型等后整理加工的原始布匹，其表面保留织造过程中的润滑剂或浆料，具有线圈结构清晰、弹性大、易卷边等特性，是后续染整加工的基础材料。

2、现有技术中，针织坯布外表面易粘附游离毛屑，若不能及时进行清理，在后续作业中毛屑会嵌入坯布疏松的纱线间隙中，染色时会导致布面出现色斑，在高温定型时易形成熔融硬粒或焦斑，造成产品降等甚至报废。

技术实现思路

1、本实用新型公开一种减少毛屑粘附的针织坯布开幅机，旨在解决针织坯布外表面易粘附游离毛屑，若不能及时进行清理会导致产品降等甚至报废的技术问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种减少毛屑粘附的针织坯布开幅机，包括：主架体，所述主架体上固定连接有安装架；从动辊，所述从动辊的两端均转动连接于安装架上；主动辊，所述主动辊的两端均转动连接于安装架上；驱动电机，所述驱动电机固定连接于安装架的一侧，驱动电机的输出端与主动辊的一端固定连接；清理作业模块，清理作业模块位于主架体的一侧以及安装架上，所述清理作业模块包括两个中空辊，两个中空辊的两端均转动连接于安装架上，两个中空辊上均圆周等距的开设有多个安装槽和吸入口，多个安装槽内均固定连接有毛刷件，所述清理作业模块还包括固定架，固定架固定连接于安装架的上端面，固定架上开设有两个固定孔，两个固定孔内均固定连接有偏心杆件，两个偏心杆件均位于相应中空辊的内部，且两个偏心杆件的外部均设置有安装套件，两个安装套件的一侧均固定连接有刮板件，两个安装套件的两端均固定连接有安装件，多个安装件均位于相应偏心杆件的外部，多个安装件的一侧均固定连接有接触块，多个接触块均与相应中空辊的内壁紧贴，所述主架体的一侧设置有收集箱，收集箱的上端面设置有负压泵，负压泵的吸气端与收集箱相连通，且收集箱的顶部设置有连接管，连接管的一端与收集箱相连通，连接管远离收集箱的一端设置有连通仓，连通仓的两个入口端均与相应的中空辊相连通，两个所述中空辊的一端外部均固定连接有传动齿轮，两个传动齿轮的齿牙能够相互啮合，且固定架上固定连接有通用电机，通用电机的输出端和相应中空辊的一端外部均固定连接有传动轮，两个传动轮的外部传动连接有同一个传动带。

3、通过设置有清理作业模块，启动通用电机旋转传动轮，通过传动带带动位于下方的中空辊旋转，通过两个传动齿轮的相互啮合，带动上方中空辊转动，两个中空辊对向转动，且转动方向与针织坯布移动方向相反，通过毛刷件将坯布外表面粘附的毛屑刷下，同时负压泵启动，收集箱内部呈负压状态，通过连接管以及连通仓与两个中空辊相连通，两个中空辊上的吸入口处产生负压，被刷下的毛屑被吸入中空辊中，而后经由连通仓和连接管被收集箱收集存放；中空辊转动时，刮板件与中空辊呈相对运动，将中空辊内壁可能留存的毛屑刮下，同时接触块与中空辊内壁接触，接触块随中空辊转动产生扭曲，直至接触块与中空辊内壁分离，而后接触块扭曲快速复原，重复进行，不断产生振动并传递向刮板件，将刮板件上粘附的毛屑震落，避免毛屑在刮板件上粘附堆积；能够利用双中空辊对向逆布旋转驱动毛刷件刷除坯布表面毛屑，同时通过负压系统即时抽离刷落毛屑，防止二次粘附，并且通过刮板件与接触块的协同作用，防止毛屑在装置内部堆积，保障装置运行持续性。

4、在一个优选的方案中，所述安装架上设置有辅助模块，辅助模块包括转动杆件，转动杆件的两端均转动连接于安装架上，转动杆件的外部固定连接有固定套件，固定套件的外部圆周等距的固定连接有多个连接杆件，多个连接杆件远离固定套件的一端均固定连接有滑动杆件，多个所述滑动杆件的两端均固定连接有安装杆件，且两个安装杆件的外部均活动连接有活动套件，所述主架体上开设有安装孔和转动孔，安装孔内设置有导向辊，转动孔内转动连接有收卷辊，且主架体的一侧固定连接有收卷电机，收卷电机的输出端与收卷辊的一端固定连接。

5、通过设置有辅助模块，针织坯布滑动于滑动杆件上方时，转动杆件转动，坯布通过重力向两侧滑动摊开，同时活动套件随坯布滑动而产生转动，降低针织坯布滑动摊平时与装置间的摩擦力，减少毛屑生成。

6、由上可知，本实用新型提供的一种减少毛屑粘附的针织坯布开幅机通过清理作业模块，利用双中空辊对向逆布旋转驱动毛刷件刷除坯布表面毛屑，同时通过负压系统即时抽离刷落毛屑，防止二次粘附，并且通过刮板件与接触块的协同作用，防止毛屑在装置内部堆积，保障装置运行持续性。

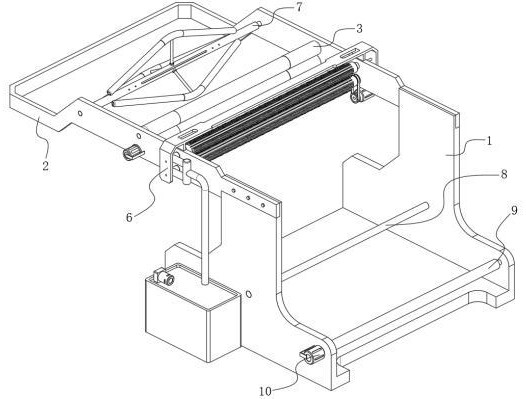

1.一种减少毛屑粘附的针织坯布开幅机，其特征在于，包括：主架体（1），所述主架体（1）上固定连接有安装架（2）；从动辊（3），所述从动辊（3）的两端均转动连接于安装架（2）上；主动辊（4），所述主动辊（4）的两端均转动连接于安装架（2）上；驱动电机（5），所述驱动电机（5）固定连接于安装架（2）的一侧，驱动电机（5）的输出端与主动辊（4）的一端固定连接；清理作业模块（6），清理作业模块（6）位于主架体（1）的一侧以及安装架（2）上，所述清理作业模块（6）包括两个中空辊（606），两个中空辊（606）的两端均转动连接于安装架（2）上，两个中空辊（606）上均圆周等距的开设有多个安装槽和吸入口，多个安装槽内均固定连接有毛刷件（616）。

2.根据权利要求1所述的一种减少毛屑粘附的针织坯布开幅机，其特征在于，所述清理作业模块（6）还包括固定架（605），固定架（605）固定连接于安装架（2）的上端面，固定架（605）上开设有两个固定孔，两个固定孔内均固定连接有偏心杆件（608），两个偏心杆件（608）均位于相应中空辊（606）的内部，且两个偏心杆件（608）的外部均设置有安装套件（612），两个安装套件（612）的一侧均固定连接有刮板件（613），两个安装套件（612）的两端均固定连接有安装件（614），多个安装件（614）均位于相应偏心杆件（608）的外部，多个安装件（614）的一侧均固定连接有接触块（615），多个接触块（615）均与相应中空辊（606）的内壁紧贴。

3.根据权利要求2所述的一种减少毛屑粘附的针织坯布开幅机，其特征在于，所述主架体（1）的一侧设置有收集箱（601），收集箱（601）的上端面设置有负压泵（602），负压泵（602）的吸气端与收集箱（601）相连通，且收集箱（601）的顶部设置有连接管（603），连接管（603）的一端与收集箱（601）相连通，连接管（603）远离收集箱（601）的一端设置有连通仓（604），连通仓（604）的两个入口端均与相应的中空辊（606）相连通。

4.根据权利要求3所述的一种减少毛屑粘附的针织坯布开幅机，其特征在于，两个所述中空辊（606）的一端外部均固定连接有传动齿轮（607），两个传动齿轮（607）的齿牙能够相互啮合，且固定架（605）上固定连接有通用电机（609），通用电机（609）的输出端和相应中空辊（606）的一端外部均固定连接有传动轮（610），两个传动轮（610）的外部传动连接有同一个传动带（611）。

5.根据权利要求1所述的一种减少毛屑粘附的针织坯布开幅机，其特征在于，所述安装架（2）上设置有辅助模块（7），辅助模块（7）包括转动杆件（701），转动杆件（701）的两端均转动连接于安装架（2）上，转动杆件（701）的外部固定连接有固定套件（702），固定套件（702）的外部圆周等距的固定连接有多个连接杆件（703），多个连接杆件（703）远离固定套件（702）的一端均固定连接有滑动杆件（704）。

6.根据权利要求5所述的一种减少毛屑粘附的针织坯布开幅机，其特征在于，多个所述滑动杆件（704）的两端均固定连接有安装杆件（705），且两个安装杆件（705）的外部均活动连接有活动套件（706）。

7.根据权利要求1所述的一种减少毛屑粘附的针织坯布开幅机，其特征在于，所述主架体（1）上开设有安装孔和转动孔，安装孔内设置有导向辊（8），转动孔内转动连接有收卷辊（9），且主架体（1）的一侧固定连接有收卷电机（10），收卷电机（10）的输出端与收卷辊（9）的一端固定连接。
