一种涤纶PET经纬梭织布表面平整压纹防滑成型机构的制作方法

本发明涉及梭织布生产加工设备，特别是涉及一种涤纶pet经纬梭织布表面平整压纹防滑成型机构。

背景技术：

1、涤纶pet（聚对苯二甲酸乙二醇酯）经纬梭织布因其具有高强度、优异的耐磨性、良好的尺寸稳定性及保形性等突出特点，已被广泛应用于产业用纺织品、家居装饰、汽车内饰及户外用品等多个领域。

2、然而，涤纶pet纤维本身表面光滑，摩擦系数较低，由其织造而成的梭织布表面亦呈现光滑特性，导致其在诸多需要防滑性能的应用场景（如瑜伽垫基布、汽车座椅面料、桌布、传送带基布等）中使用时，防滑性不足，容易产生相对滑动，影响使用安全性和功能性。

3、为解决上述防滑性不足的问题，现有技术中通常采用在布面设置机械压纹的方法，即通过压纹辊在织物表面压制出具有一定几何形状的凹凸纹理，以增加织物表面的粗糙度，从而提高其摩擦系数和防滑性能。

4、然而，在实施机械压纹工艺之前，梭织布在实际生产过程中，由于织造张力不均匀、退浆及前处理工序的影响，以及收卷过程中产生的折皱等因素，布面往往存在一定程度的不平整现象，包括局部起拱、折痕、纬斜及表面起伏等缺陷。若将存在上述不平整缺陷的梭织布直接送入压纹装置进行机械压纹，则会导致压纹辊与布面接触压力分布不均匀，使得压纹深度不一致，部分区域压纹过浅甚至未形成有效纹路，而部分区域则因压力过大造成纤维损伤或布面变形，压纹效果不稳定，在后整理或使用过程中容易出现纹路局部回弹或消失，导致防滑性能衰减。

技术实现思路

1、本发明的目的是提供一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其优点是够在压纹前对梭织布进行高效平整处理，并在此基础上实现高质量、高耐久性的机械压纹，从而有效提升梭织布的防滑性能及其持久性。

2、为实现上述目的及其他相关目的，本发明提供如下技术方案：

3、一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，包括机架；

4、传送辊组，所述传送辊组转动设置在机架上且用于传输梭织布；

5、沿梭织布传输方向上依次设置有用于将梭织布整平的平整机构、用于对平整的梭织布两边进行压紧的防松机构以及用于对平整的梭织布进行熨烫的熨烫机构以及对熨烫后的梭织布进行压纹的压纹机构；

6、所述平整机构包括设置在机架上的传送带、用于将传送带上重叠在一起的梭织布吹散并展开的气吹组件以及用于将传送带上吹散、展开的梭织布抚平在传送带上的抚平组件。

7、于本发明的一实施例中，所述传送带的传送面与传送辊组的传送面位于同一水平线上；

8、位于所述传动带一侧的机架上设置有第一升降组件；所述第一升降机构包括固定在机架上的第一支撑板、固定在第一支撑板上的第一升降气缸以及与第一升降气缸活塞杆连接且与机架滑移连接的升降架。

9、于本发明的一实施例中，所述气吹组件包括固定在升降架上且与外部吹气装置连接的气箱以及所若干个固定在升降架上且与气箱连通的气吹管；

10、若干所述气吹管呈中间短并朝向两侧长度依次增加的形式排列，若干所述气吹管呈中间短并朝向两侧长度依次增加的形式排列，且若干所述气吹管以中部为分界线均朝向两侧倾斜；

11、若干所述气吹管的气嘴一端向下倾斜。

12、于本发明的一实施例中，所述抚平组件包括固定设置在升降架底部的梯形块、两个与梯形块两个斜面滑移连接的抚平杆以及驱动抚平杆沿梯形块两个斜面滑移的抚平驱动组件；所述抚平杆与传送带的传送面接触。

13、于本发明的一实施例中，所述抚平驱动组件包括连接板、固定设置在升降架上的抚平气缸以及固定在升降架上的抚平限位器；

14、两个所述抚平杆均转动连接在连接板上，所述抚平气缸的活塞杆与连接板固定连接；

15、所述抚平气缸活塞杆收缩，驱动两个抚平杆朝向靠近传送带一侧移动且两个抚平杆之间的角度增加以实现将传送带上的梭织布朝两侧抚平。

16、于本发明的一实施例中，所述防松机构包括摆动杆、转动设置在摆动杆上的压轮以及驱动摆动杆摆动的防松气缸；

17、所述机架上固定设置有转轴，所述摆动杆上倾斜固定设置有连接杆，所述连接杆一端固定设置有与转轴转动配合的轴套；

18、所述防松气缸活塞杆与连接杆接触；所述防松气缸活塞杆释放并驱动摆动杆摆动以使压轮压设在传送辊组上，实现梭织布的防松。

19、于本发明的一实施例中，所述熨烫机构包括转动设置在机架上的加热辊以及固定在机架上且驱动加热辊转动的熨烫驱动件所述熨烫机构包括转动设置在机架上的加热辊以及固定在机架上且驱动加热辊转动的熨烫驱动件。

20、于本发明的一实施例中，所述压纹机构包括转动设置在机架上的压纹辊以及固定在机架上且驱动压纹辊转动的压纹驱动件。

21、于本发明的一实施例中，还包括位于加热辊和压纹辊之间的第一升降传送辊，所述机架底部固定设置有第二升降气缸，所述第二升降气缸的活塞杆上固定连接有升降辊架，所述第一升降传送辊转动设置在升降辊架上；

22、所述第二升降气缸活塞杆释放，所述加热辊与压纹辊均与第一升降传送辊的圆周接触。

23、于本发明的一实施例中，还包括冷却定型机构包括转动设置在升降辊架上的第二升降传送辊、转动设置在机架上且位于第二升降传送辊正上方的配合辊以及固定在机架上且与外部制冷设备连接的冷风刀；

24、所述配合辊位于所述压纹辊一侧，且所述冷风刀位于压纹辊与配合辊之间（冷风刀位于压纹辊与配合辊之间，同时压纹辊与第一升降传送辊配合压紧梭织布，配合辊第二升降传送辊配合压紧梭织布的另一端；进而避免冷风刀在吹冷风冷却时，梭织布摇摆，导致布面重叠，褶皱）。

25、如上所述，本发明的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，具有以下有益效果：

26、传送辊组用于传输梭织布，平整机构用于先将传输的梭织布进行整平，再进行熨烫，进而使布面达到均匀平整的状态，确保后续压纹工序；熨烫机构与压纹机构相邻设置，进而确保梭织布熨烫后及时压纹，能够确保梭织布在压纹时处于高温状态，以便于压纹更易成型；能够在压纹前对梭织布进行高效平整处理，并在此基础上实现高质量、高耐久性的机械压纹，从而有效提升梭织布的防滑性能及其持久性。

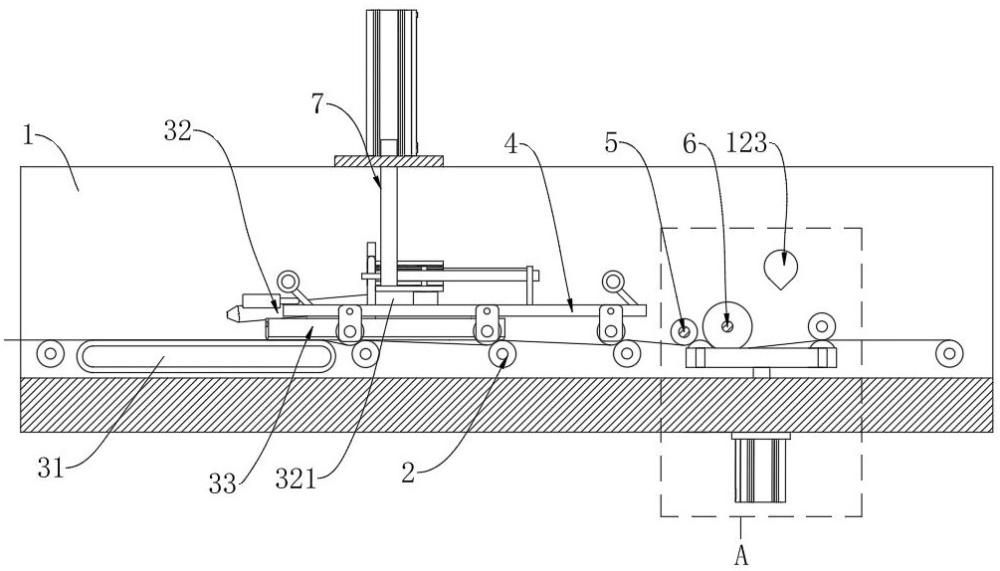

1.一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：包括机架(1)；

2.根据权利要求1所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述传送带(31)的传送面与传送辊组(2)的传送面位于同一水平线上；

3.根据权利要求2所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述气吹组件(32)包括固定在升降架(73)上且与外部吹气装置连接的气箱(321)以及所若干个固定在升降架(73)上且与气箱(321)连通的气吹管(322)；

4.根据权利要求2所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述抚平组件(33)包括固定设置在升降架(73)底部的梯形块(331)、两个与梯形块(331)两个斜面滑移连接的抚平杆(332)以及驱动抚平杆(332)沿梯形块(331)两个斜面滑移的抚平驱动组件(333)；所述抚平杆(332)与传送带(31)的传送面接触。

5.根据权利要求4所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述抚平驱动组件(333)包括连接板(3331)、固定设置在升降架(73)上的抚平气缸(3332)以及固定在升降架(73)上的抚平限位器(3333)；

6.根据权利要求2所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述防松机构(4)包括摆动杆(41)、转动设置在摆动杆(41)上的压轮(42)以及驱动摆动杆(41)摆动的防松气缸(43)；

7.根据权利要求1所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述熨烫机构(5)包括转动设置在机架(1)上的加热辊(51)以及固定在机架(1)上且驱动加热辊(51)转动的熨烫驱动件(52)。

8.根据权利要求7所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：所述压纹机构(6)包括转动设置在机架(1)上的压纹辊(61)以及固定在机架(1)上且驱动压纹辊(61)转动的压纹驱动件(62)。

9.根据权利要求8所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：还包括位于加热辊(51)和压纹辊(61)之间的第一升降传送辊(9)，所述机架(1)底部固定设置有第二升降气缸(10)，所述第二升降气缸(10)的活塞杆上固定连接有升降辊架(11)，所述第一升降传送辊(9)转动设置在升降辊架(11)上；

10.根据权利要求9所述的一种涤纶pet经纬梭织布表面平整压纹防滑成型机构，其特征在于：还包括冷却定型机构(12)包括转动设置在升降辊架(11)上的第二升降传送辊(121)、转动设置在机架(1)上且位于第二升降传送辊(121)正上方的配合辊(122)以及固定在机架(1)上且与外部制冷设备连接的冷风刀(123)；
